SolidWorks 如何了解多实体钣金厚度与衍生镜面零件厚度

SolidWorks 如何了解多实体钣金厚度与衍生镜面零件厚度

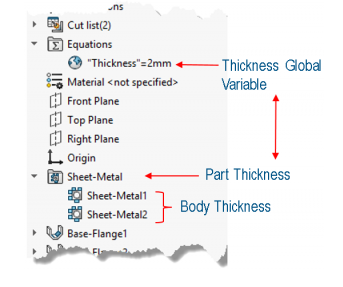

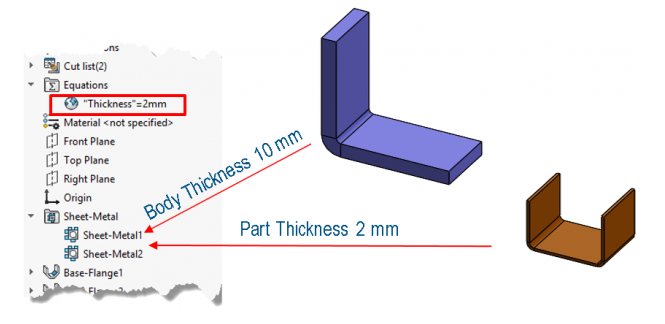

在SolidWorks中创建钣金零件时，您具有一个钣金特征（零件厚度）和与钣金实体一样多的钣金＃（车身厚度）特征。“厚度全局变量”始终反映零件的厚度（图1）。

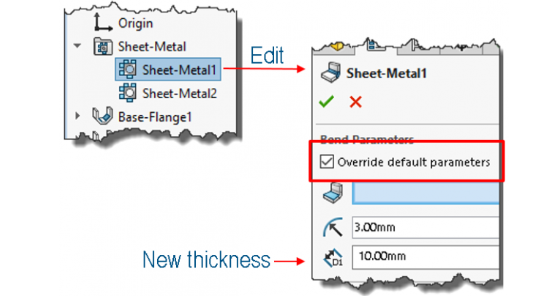

在此特定示例中，零件厚度仍为2 mm，它将仅控制U形体的厚度（图3）。

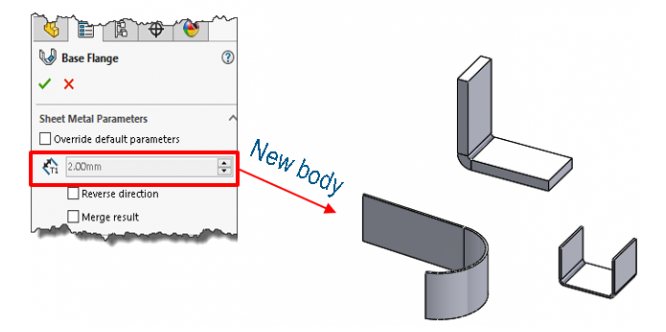

默认情况下，在零件中创建的任何其他实体将具有零件厚度（2毫米）（图4）。

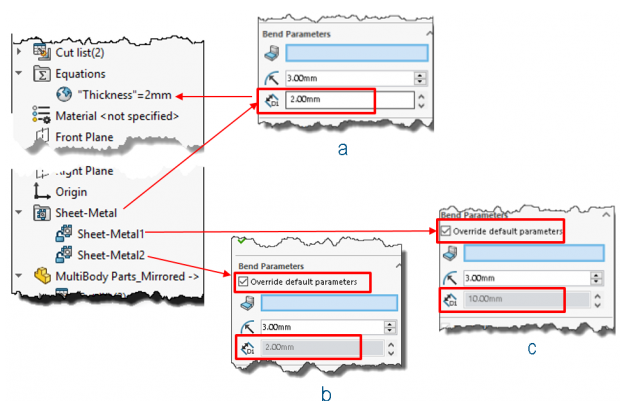

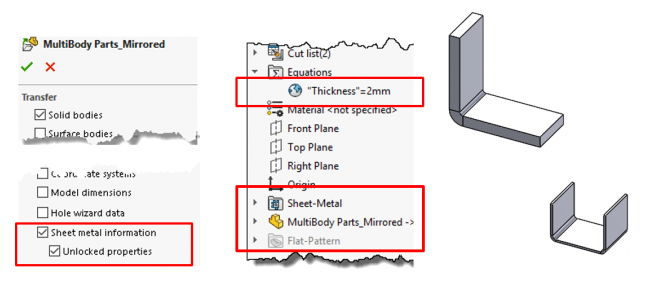

现在，您插入一个镜像零件，并选中“钣金信息”选项，并且仍链接到父零件（图5）。

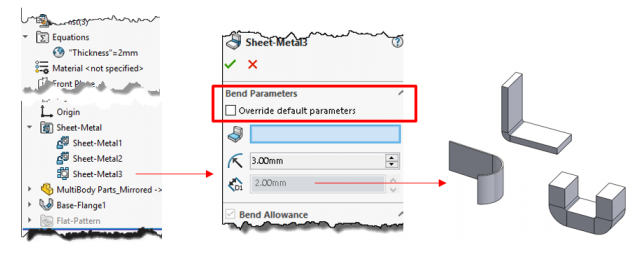

此时，您将另一个实体添加到镜像零件。请注意，未选中“覆盖默认参数”。因此，新主体的镜面钣金零件厚度为2 mm（图7）。

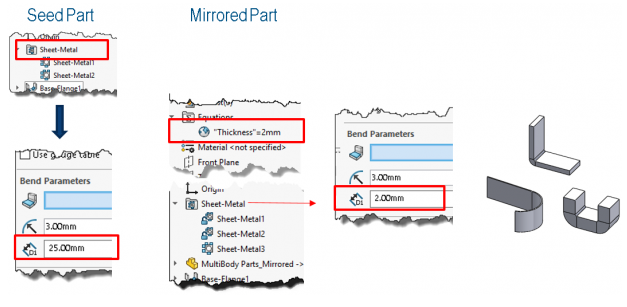

现在，您可以更改父级/种子钣金零件的厚度。请注意，镜像零件的厚度和全局厚度变量不会更改。（图8）。

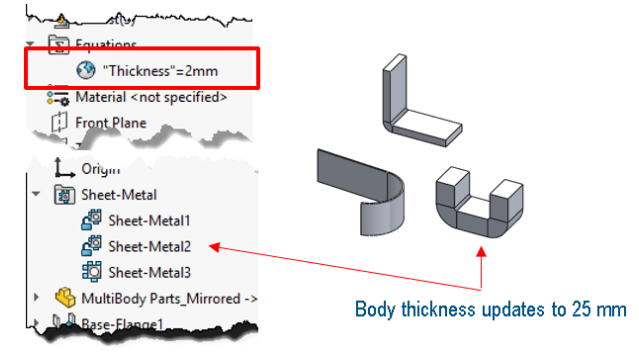

但是，链接到原始/种子部分的U形主体将更新（图9）。这是与种子部分厚度相关的实体（见图3）。

为什么镜像零件的厚度/全局变量没有变化是否正确/p>

对，那是正确的。尽管我们将派生部分称为“镜像部分”，但实际上这是不同的部分。即使U形实体已选中“覆盖默认参数”选项，这也是唯一链接到种子零件厚度的实体。

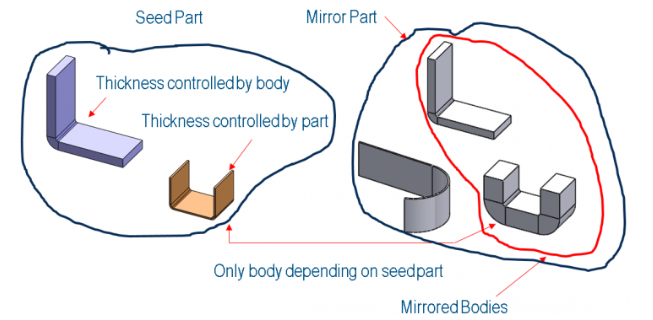

总结：（图10）

• 厚度全局变量始终显示零件厚度值。

• 创建镜像零件时，对镜像零件中的所有实体进行“整体默认参数”选项的检查。

• 种子部分和镜部分的部分厚度彼此独立。

• 镜部分可以具有可以或可以不响应种子部分厚度的主体。

• 仅镜面零件中的主体（对种子零件中零件厚度的响应）将与种子零件厚度相关联。所有其他实体将对新零件（镜像零件的厚度）或它们各自的实体厚度做出响应。
