.NET图表控件TeeChart for .NET使用教程：轴控制

重点领域

称

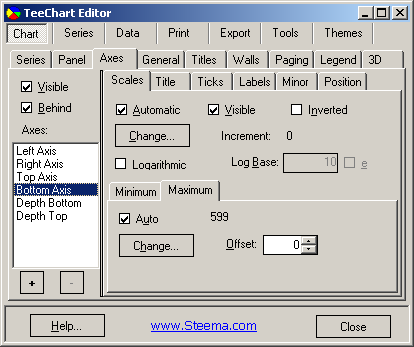

自动选择最佳轴刻度范围以适合您的数据，如果您关闭“自动”，比例部分将变为灰色选项，您可以更改轴值。重要的是，请记住从页面左侧的轴列表中选择您要配置的轴。

[C#.Net]Random rnd = new Random();for(int i = 0; i <= 40; ++i) line1.Add(Convert.ToDouble(i),rnd.Next(100),Color.Red); [VB.Net] Dim i As Integer For i = 0 To 40 Line1.Add(Convert.ToDouble(i), Rnd() * 100, Color.Red) Next i

Setting axis scales by code

您可以使用以下代码在运行时更改最大值和最小值：

[C#.Net]Steema.TeeChart.Axis bottomAxis = tChart1.Axes.Bottom;bottomAxis.Automatic = false;bottomAxis.Maximum = 36;bottomAxis.Minimum = 5;[VB.Net]With TChart1.Axes.Bottom   .Automatic = False   .Maximum = 36   .Minimum = 5End With

您可以将轴刻度最大值和最小值分别设置为自动。例如：

[C#.Net]Steema.TeeChart.Axis bottomAxis = tChart1.Axes.Bottom;bottomAxis.AutomaticMaximum = true;bottomAxis.AutomaticMinimum = false;bottomAxis.Minimum = 5;[VB.Net]With TChart1.Axes.Bottom   .AutomaticMaximum = True   .AutomaticMinimum = False   .Minimum = 5End With

增量

您可以定制轴的间隔。从 Axis 页面的 Scales 部分选择 Desired Increment 组合框并添加您需要的增量。您可以在运行时通过代码更改它：

[C#.Net]Steema.TeeChart.Axis bottomAxis = tChart1.Axes.Bottom;bottomAxis.Increment = 20;[VB.Net]With TChart1.Axes.Bottom   .Increment = 20End With Datetime data

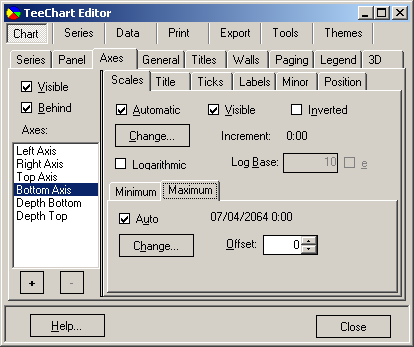

如果您的数据是日期时间（您可以通过转到系列，常规页面将数据设置为您的系列的日期时间），图表->轴页面，比例部分将显示日期时间范围。从 Desired Increment 组合框中显示的范围中选择增量并添加一些示例数据：

[C#.Net]Random rnd = new Random();DateTime today = DateTime.Today;TimeSpan oneDay = TimeSpan.FromDays(1);line1.XValues.DateTime = true;for(int i = 1; i <= 25; ++i) line1.Add(today,rnd.Next(100),Color.Red); today += oneDay; [VB.Net] Dim i As Integer Dim Today As DateTime = DateTime.Today Dim OneDay As TimeSpan = TimeSpan.FromDays(1) Line1.XValues.DateTime = True For i = 1 To 25 Line1.Add(Today, Rnd() * 100, Color.Red) Today = Today.Add(OneDay) Next

在运行时更改增量：

[C#.Net]Steema.TeeChart.Axis bottomAxis = tChart1.Axes.Bottom;bottomAxis.Increment = Steema.TeeChart.Utils.GetDateTimeStep(Steema.TeeChart.DateTimeSteps.TwoDays);[VB.Net]With TChart1.Axes.Bottom   .Increment = Steema.TeeChart.Utils.GetDateTimeStep(Steema.TeeChart.DateTimeSteps.TwoDays)End With

有关日期轴标签的更多信息，请参阅 AxisLabels.ExactDateTime 属性。

注意：更改轴标签频率时，请记住 TeeChart 将根据 AxisLabels.Separation 属性的设置避免标签重叠。这意味着如果标签频率太高而无法适应标签，则 TeeChart 将分配“最佳匹配”。更改标签角度和标签分隔是 2 个选项，可以帮助您适应所需的标签。

题目

标题在 Axis 页面的 Titles 部分中设置。您可以更改轴的标题文本及其字体和阴影属性。也可以指定标题文本的角度和大小。对于运行时，请参见 AxisTitle 类。

标签

请参阅 AxisLabels 类以获取标签属性的简历。

注意：更改轴标签频率时，请记住 TeeChart 将根据 AxisLabels.Separation 属性的设置避免标签重叠。这意味着如果标签频率太高而无法适应标签，则 TeeChart 将分配“最佳匹配”。更改标签角度和标签分隔是 2 个选项，可以帮助您适应所需的标签。请参阅 AxisLabels.Angle 属性。

标签格式：您可以将所有标准数字和日期格式应用于轴标签。轴页面，标签部分包含“值格式”字段。如果您的数据是日期时间，则字段名称将更改为“日期时间格式”。在运行时使用：

[C#.Net]tChart1.Axes.Bottom.Labels.ValueFormat = "#,##0.00;(#,##0.00)";[VB.Net]With TChart1.Axes.Bottom   .Labels.ValueFormat = "#,##0.00;(#,##0.00)"End With

或日期时间数据

[C#.Net]tChart1.Axes.Bottom.Labels.DateTimeFormat = "dddd/MMMM/yyyy";[VB.Net]With TChart1.Axes.Bottom   .Labels.DateTimeFormat = "dddd/MMMM/yyyy"End With MultiLine labels

轴标签可以显示为多行文本，而不是单行文本。使用 LineSeparator 字符 () 分隔行。例：

[C#.Net]bar1.Add(1234, "New" + Steema.TeeChart.Texts.LineSeparator + "Cars", Color.Red);bar1.Add(2000, "Old" + Steema.TeeChart.Texts.LineSeparator + "Bicycles", Color.Red);tChart1.Panel.MarginBottom = 10;[VB.Net]Bar1.Add(1234, "New" + Steema.TeeChart.Texts.LineSeparator + "Cars", Color.Red)Bar1.Add(2000, "Old" + Steema.TeeChart.Texts.LineSeparator + "Bicycles", Color.Red)TChart1.Panel.MarginBottom = 10

DateTime 标签的示例：
下面将在两行文本中显示底部轴标签，一行显示月份和日期，第二行显示年份：

[C#.Net]bar1.Add(DateTime.Parse("28/2/2003"), 100, Color.Red);bar1.Add(DateTime.Parse("1/3/2003"), 200, Color.Red);bar1.Add(DateTime.Parse("2/3/2003"), 150, Color.Red);bar1.XValues.DateTime = true;tChart1.Axes.Bottom.Labels.DateTimeFormat = "MM/dd hh:mm";tChart1.Axes.Bottom.Labels.MultiLine = true;tChart1.Panel.MarginBottom = 10;[VB.Net]Bar1.Add(DateValue("28/2/2003"), 100, Color.Red)Bar1.Add(DateValue("1/3/2003"), 200, Color.Red)Bar1.Add(DateValue("2/3/2003"), 150, Color.Red)Bar1.XValues.DateTime = TrueTChart1.Axes.Bottom.Labels.DateTimeFormat = "MM/dd hh:mm"TChart1.Axes.Bottom.Labels.MultiLine = TrueTChart1.Panel.MarginBottom = 10

将 AxisLabels.MultiLine 属性设置为 True 将自动将标签拆分为有空格的行，从而有效地将标签分为两部分：
‘mm/dd’ 代表第一行
‘hh:mm’ 第二行
在运行时，您始终可以使用 OnGetAxisLabel 事件以编程方式将标签拆分为行：

[C#.Net]private void tChart1_GetAxisLabel(object sender, Steema.TeeChart.TChart.GetAxisLabelEventArgs e)             string myLabelText = e.LabelText;            tChart1.Axes.Bottom.Labels.SplitInLines(ref myLabelText, " ");            e.LabelText = myLabelText; [VB.Net]Private Sub TChart1_GetAxisLabel(ByVal sender As Object, ByVal e As Steema.TeeChart.TChart.GetAxisLabelEventArgs) Handles TChart1.GetAxisLabel        Dim myLabelText As String        myLabelText = e.LabelText        TChart1.Axes.Bottom.Labels.SplitInLines(myLabelText, " ")        e.LabelText = myLabelTextEnd Sub

在上面的示例中，全局“TeeSplitInLines”过程将“LabelText”中的所有空格转换为行分隔符（返回）。

轴 AxisLabels.Angle 属性也可以与多线轴标签一起使用。

自定义轴标签

进一步的标签控制可以通过使用 Axis 事件来获得。这些事件允许您激活/停用/更改任何单个轴标签。以下示例修改每个标签，在点索引值前面放置一个文本短语：

[C#.Net]private void button1_Click(object sender, System.EventArgs e)             bar1.FillSampleValues(20);            tChart1.Axes.Bottom.Labels.Style = AxisLabelStyle.Mark; private void tChart1_GetAxisLabel(object sender, Steema.TeeChart.TChart.GetAxisLabelEventArgs e)             if(((Steema.TeeChart.Axis)sender).Equals(tChart1.Axes.Bottom))            e.LabelText = "Period " + Convert.ToString(e.ValueIndex); [VB.Net]Private Sub Button1_Click(ByVal sender As Object, ByVal e As System.EventArgs) Handles Button1.Click        Bar1.FillSampleValues(20)        TChart1.Axes.Bottom.Labels.Style = Steema.TeeChart.AxisLabelStyle.MarkEnd SubPrivate Sub TChart1_GetAxisLabel(ByVal sender As Object, ByVal e As Steema.TeeChart.TChart.GetAxisLabelEventArgs) Handles TChart1.GetAxisLabel        If CType(sender, Steema.TeeChart.Axis) Is TChart1.Axes.Bottom Then            e.LabelText = "Period " & e.ValueIndex        End IfEnd Sub

对数标签

正态对数标记可以通过以下方式设置：

[C#.Net]private void button1_Click(object sender, System.EventArgs e)             Random rnd = new Random();            Steema.TeeChart.Axis leftAxis = tChart1.Axes.Left;            tChart1.Aspect.View3D = false;            bar1.Marks.Visible = false;            for(int i = 0; i <= 100; ++i) bar1.Add(rnd.Next(100) * i); leftAxis.LogarithmicBase = 10; leftAxis.Logarithmic = true; leftAxis.SetMinMax(0, 10000); leftAxis.Labels.ValueFormat = "#e+0"; //exponential format [VB.Net] Private Sub Button1_Click(ByVal sender As Object, ByVal e As System.EventArgs) Handles Button1.Click Dim i As Integer TChart1.Aspect.View3D = False Bar1.Marks.Visible = False For i = 0 To 10000 Step 100 Bar1.Add(Rnd() * i) Next With TChart1.Axes.Left .LogarithmicBase = 10 .Logarithmic = True .SetMinMax(0, 10000) .Labels.ValueFormat = "#e+0" ' exponential format End With End Sub

标签将根据对数基数（默认为 10）设置，因此在这种情况下，标签为 1、10、100、1000、10000。

本次关于.NET图表控件TeeChart for .NET的教程就介绍到这里了，下一篇将介绍附加轴的相关内容。
