对于使用绘图的人来说，文件打印是一项必不可少的任务。 ABViewer有两种不同的打印工具：使用来自plot settings中的设置进行Print preview（打印预览），Multipage Printing（多页打印）设置基于绘图的整体尺寸。 根据文件格式（* .pdf，* .dwg，* .bmp等）以及文件准备打印的方式选择所需的工具。
- Print Preview（打印预览）
- 多页打印
- 批量打印（在不同输出设备上打印一组文件）
【ABViewer 最新版下载】
该节主要教您如何做打印预览。
使用“Print Preview”工具可以方便地打印具有布局概念的文件，例如： 打印DWG，DXF或PDF文件。 通常，DWG和DXF文件中的绘图准备用于在预先设置打印选项的附加布局上打印。 但是，可以在“Model”区域中设计图纸。
那么让我们看一下如何借助Plot settings对话框的设置，来准备用于在其他布局上打印的图纸：
1.所有必需的图纸均按照全尺寸（1：1）或Model布局中的任何其他图纸绘制。
2.创建一个新的布局。创建布局时，默认情况下会向Model区域添加一个显示所有元素的视口。

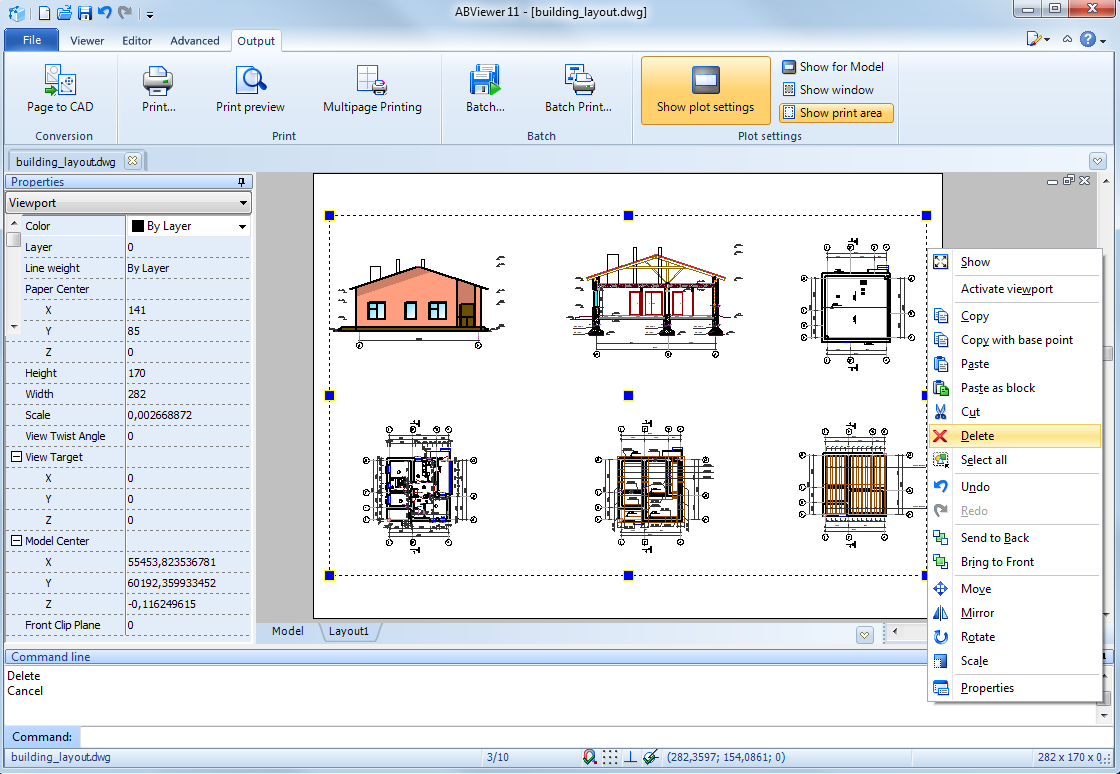

3.在边框上用鼠标左键选择视口并将其删除。 之后，程序窗口中将显示白色空布局。

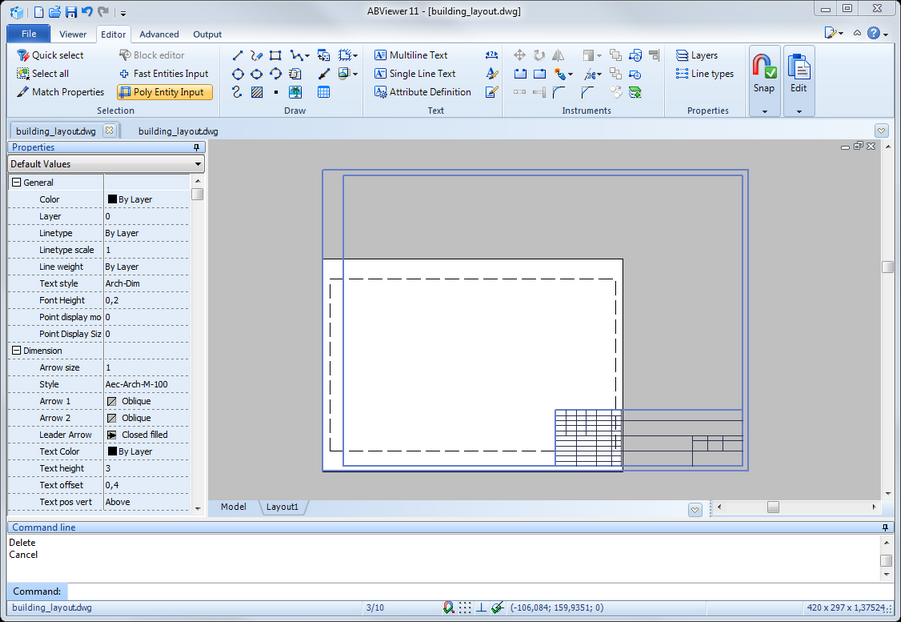

4.然后绘制边框和标题栏。 下图显示添加A3边框。 很明显，边框大于与选择用于打印的布局尺寸相对应的白色区域。
5.在附加布局的上下文菜单中选择Edit plot settings命令。

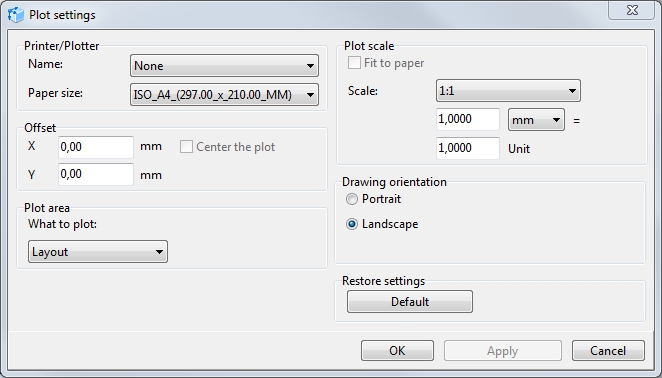

6.在打开的对话框中配置当前布局的打印设置。
由于在此示例中绘图准备打印在A3纸上，因此应在Printer/Plotter部分中选择A3纸张尺寸。
Plot area和Plot scale设置也非常重要。 请注意，只会打印位于白色布局中的图形部分。 位于灰色背景边界外的图形部分将不会打印出来。 这就是为什么将绘图打印比例设置为所选纸张格式非常重要的原因。

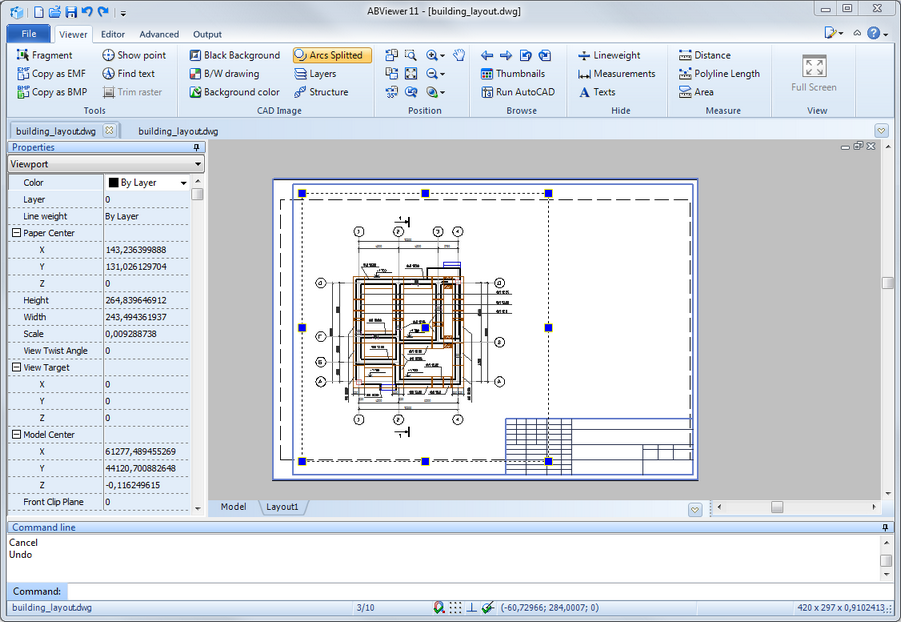

7.之后添加一个视口，显示Model区域中所需的图形。 如果您不希望打印视口边框，则应将其放在关闭的图层中。

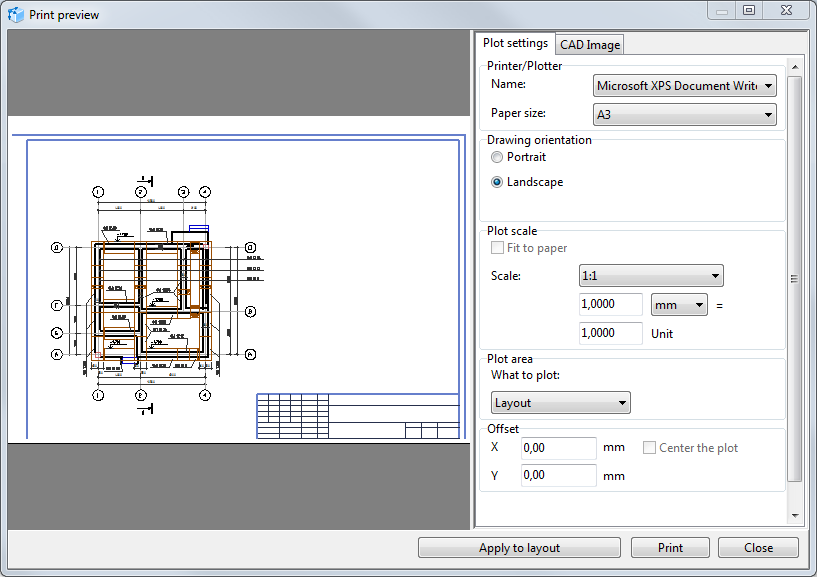

8.配置绘图设置后，在“Output”选项卡上选择“Print preview”命令。 在打开的“Print preview”窗口中，选择输出设备。 其他参数根据之前配置的绘图设置进行设置。 下图显示当选择打印机时，图像稍微移动到底部。 它发生的原因是None打印机和Microsoft XPS Document Writer打印机的未打印区域的大小不同。

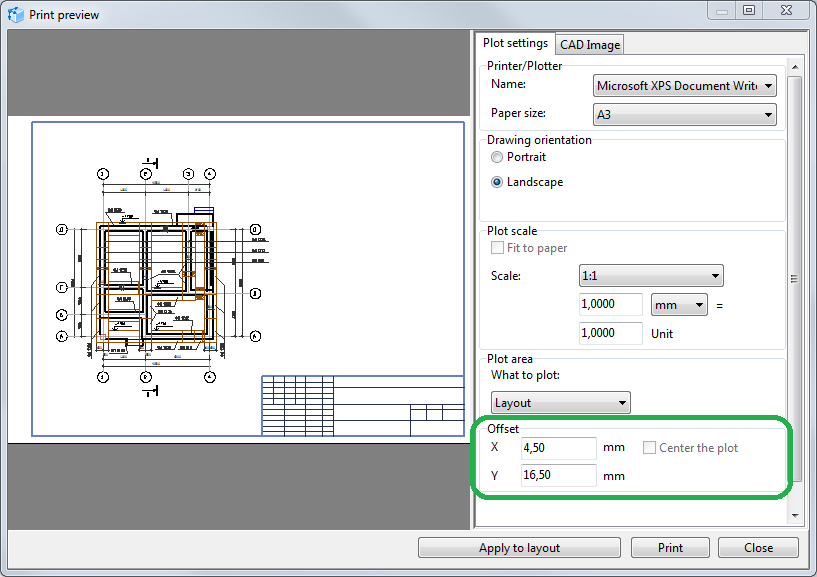

9.要在“Plot settings”选项卡的“Print preview”窗口中解决此问题，请指定X和Y方向偏移。
