NX_Post_Configurator后处理安全定位新功能

适用版本：NX1926以上

• 五轴联动加工前进行3+2定位

• 3+2定位加工前五轴联动定位

图1为五轴联动刀轨，在加工前没有进行3+2定位，可以看出机床换完刀具后直接五轴联动定位到刀轨逼近处，非常危险。如操作工对刀不正确，程序运行后可能会发生撞机事件，因为是五轴联动运动，动作不直观，操作工也很难判断刀轨是否正确，很难及时停机。

图1

图2为五轴联动加工前先进行3+2定位，图2所示的动作当前运行到N240行，此时工件已经摆好位置，机床只需运行Z轴就能到达逼近点，非常安全。

图2

图3为3+2定位加工前没有进行五轴联动定位，此时刀具直接从工件中间穿过，已经发生撞机事件。

图3

图4为3+2定位加工前进行五轴联动定位，图4所示动作执行到N200行，已经完成五轴联动定位，刀具也已经安全定位到逼近点。

图4

下文将说明以上两功能的具体应用方法：

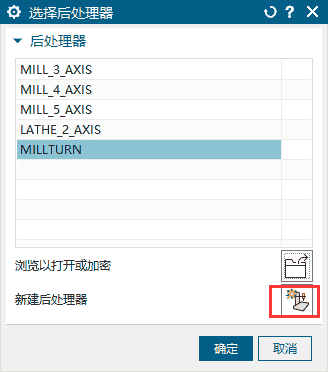

（1）执行菜单→工具→机床实用工具→后处理配置器→新建后处理，如图5所示。

图5

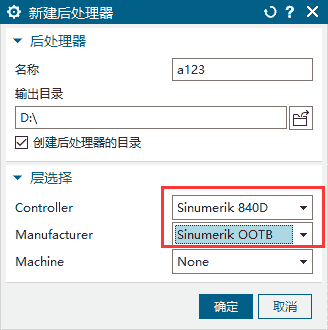

（2）在新建后处理对话框内如图6所示设置，确定。

图6

（3）如图7所示，将机床结构改为5_axis_dual_table。

图7

（4）如图8所示，执行Kinematicssetting→TCPM kinematics→预定位TCPM工序→开，确定。

图8

（5）执行Motion_Setting→Additional_Motions→用于定位工序的逼近运动拆分→开，如下图9所示。

图9

（6）保存后处理，选择一个五轴联动刀轨后处理效果如图10所示。

图10

（7）3+2定位加工前五轴联动定位功能只针对双转头机床，因此如下图11所示将机床结构改为5_axis_dual_head。

图11

（8）执行Kinematicssetting→Tilting Plane Kinematics→预定位平面工序→开，如下图12所示。

图12

（9）保存后处理，选择一个3+2刀轨后处理效果如图13所示。

图13
