CAD .NET问题解答集锦（连载三）

CAD .NET系列问题解答连载旨在为大家提供更多可学习的参考资料。若是已经入手或者正准备入手CAD .NET的朋友千万别错过该系列教程哦。


产品详情	试用版下载	相关活动

接下来我们将以问答形式为大家解决在使用CAD .NET时所遇到的一些问题，该系列连载希望可以给大家一些帮助和参考。

一：在容器中添加折线

问：我需要在同一个容器中添加4条折线，而当我选中了它们，它们都无法单独移动/p>

答：你可以使用CADBlock对象作为折线的容器，并将块实例（CADInsert）放在模型布局上以允许用户移动折线。

问：你能帮我举个例子吗/p>

答：可以在AddEntities演示项目中找到创建新CADBlock和CADInsert对象的代码示例：查看Form1.cs 中的AddInsert（）方法。要将折线（CADPolyLine或CADLWPolyLine）添加到块中，应使用CADBlock.AddEntity（）方法。

二：AutoCAD Color Index问题

问：在实现过程中，我遇到了颜色索引的问题。以下代码用于从实体中正确检索颜色索引，并且通过正确处理包含的块，它可以完美地处理16个不同的索引值。但是，由于某种原因，代码255返回为0而代码10返回为1（在两种情况下，Color_type都是“ByValue”，因此不能将错误的块作为参数提供）。

        int GetColorCode(CADEntity cadEnt, CADBlock block)        {            int res = -1;            var objEntity = new ObjEntities(new CADEntityCollection() { cadEnt });            if (objEntity != null)            {                switch (objEntity.Color_type)                {                    case "ByLayer":                        res = CADImport.Export.SimpleCADtoDXF.DXFExport.ColorToDXF(cadEnt.Layer.Color);                        break;                    case "ByBlock":                        if (block == null)                        {                            return -1;                        }                        res = CADImport.Export.SimpleCADtoDXF.DXFExport.ColorToDXF(block.Color);                        break;                    default:                        res = CADImport.Export.SimpleCADtoDXF.DXFExport.ColorToDXF(cadEnt.Color);                        break;                }            }            return res;        }

此问题最初是使用版本11.2（.NET 2.0）发现的，但只发生在代码10返回为1，当更改为版本12.2（.NET 2.0和4.0）之后，代码255上又出现了此类问题。请问是什么地方出现了问题吗/p>

答：似乎无法区分具有相同RGB等效值的AutoCAD Color Index（ACI）托盘颜色。例如： ACI＃1和ACI＃10 = RGB（255,0,0） – 红色， ACI＃2和ACI＃50 = RGB（255,255,0） – 黄色。对于索引为255的颜色，可以是白色或灰色，具体取决于背景颜色。该ColorToDXF功能与给定的颜色也是在以前的版本不正确地工作。此问题的修复程序将在下一个版本中提供。

三：（下方）尺寸线上的附加文字

问：是否可以在尺寸线上添加其他文字希望在线上方显示测量尺寸，并在下面添加其他文字。似乎AutoCAD支持这一点，但我不清楚是否CAD .NET也有该功能/p>

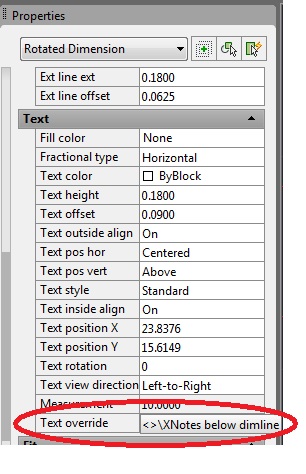

答：AutoCAD允许通过使用Text覆盖属性和部分<> X 在尺寸线下添加文本：

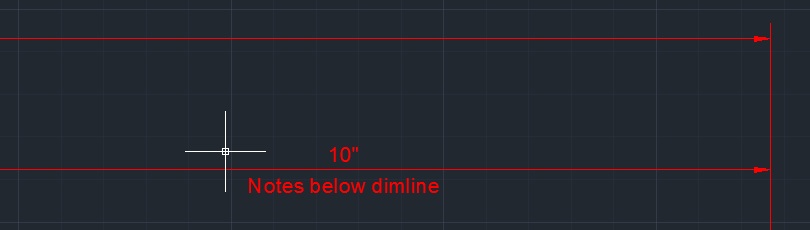

“<> X”之后的文本显示在尺寸线下方：

CAD .NET也支持维度的文本覆盖属性（CADDimension.TextOverride），但它在开头不识别“<> X”，只是用“<> XNotes dimline”替换现有文本。

未完待续~
