SOLIDWORKS中的草图基础

solidworks中的草图就像摩天大楼的基础，完善的草图是创建智能灵活模型的主要关键之一，我们希望向您介绍几种草图绘制工具/技术，并为您提供开始创建自己的模型所需的知识

solidworks中的草图就像摩天大楼的基础，完善的草图是创建智能灵活模型的主要关键之一，我们希望向您介绍几种草图绘制工具/技术，并为您提供开始创建自己的模型所需的知识

入门

草图总是设计新零件的第一步。首先，创建一个新零件并选择所需的模板。可见用户界面后，单击CommandManager的“草图”选项卡，然后选择左侧的“草图”图标。切记：如果您不知道命令在哪里，可以在SOLIDWORKS中搜索它们。单击屏幕右上方搜索栏旁边的向下箭头，选择“命令”，然后键入要使用的命令的名称。

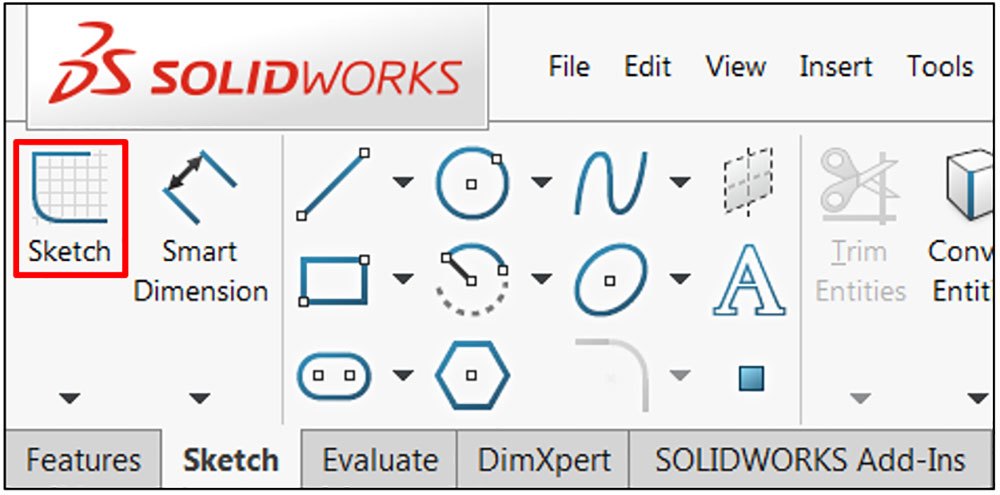

在SOLIDWORKS中开始草图

注意：请确保选择“草图”图标，而不是其下方的箭头–单击箭头将提供创建3D草图的选项，我们在此不使用它。因为这是新零件中的第一个草图，所以系统会自动在模型中显示三个默认平面，它们将作为模型中的主要草图表面。创建第一个草图后，尽管仍可以使用它们，但随后的草图将不会自动显示这些平面。另外，现有几何形状的任何平面或平面都可以用作草绘表面。要继续，请在图形区域中选择一个平面：

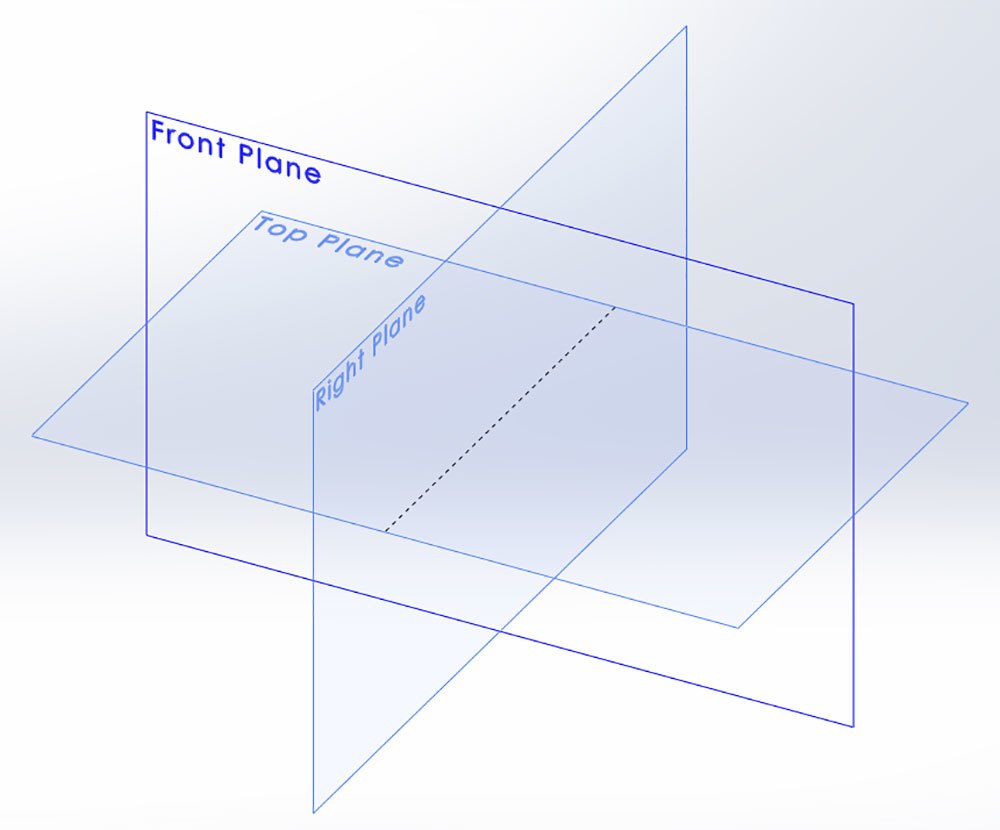

开始第一个草图后显示默认平面

开始素描模式选择平面后，视图方向将自动垂直于平面旋转，您将进入草图模式。了解草图模式何时处于活动状态非常重要，因为在此模式下许多其他命令将不可用。同样，只有在草图模式下才能执行许多命令。注意：尺寸是此规则的一个重要例外，因为可以在草图模式的内部和外部添加尺寸。但是，在草图模式之外创建的尺寸不会限制草图，并且会变得非常混乱。因此，对于新用户来说，确定尺寸时草图模式处于活动状态非常重要。有几个指示器表明草图模式处于活动状态。首先，您会注意到我们刚才使用的“素描”图标现已替换为“退出素描”图标。此外，您会发现原先是蓝色的原产地现在变成了红色。最后，在图形区域的右上角，您将看到两个图标，可用于保存草图（蓝色草图图标）或取消任何更改（红色X图标）并退出草图。

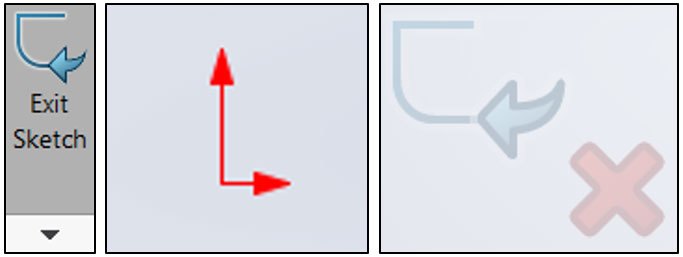

活动草图模式的指示器

使用线路命令至此，我们准备开始草绘了。在命令管理器的“草图”选项卡的左侧，您将找到几个草图绘制工具，这些工具可让您构造各种基本形状，包括直线，圆形和矩形等。对于新用户，“直线”命令是最基本的草图实体。单击“线条”命令开始草绘。

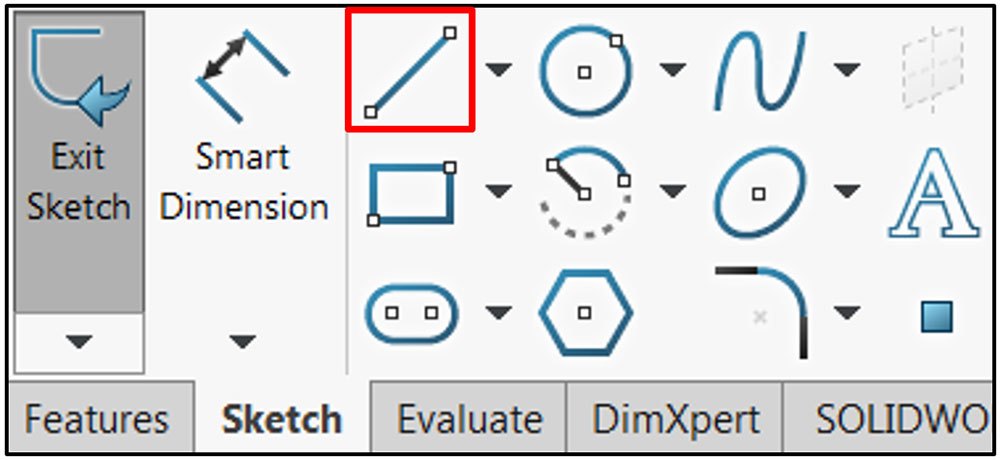

选择线路命令

重要的是要充分利用草图的原点，尤其是在第一个草图中。左键单击原点，然后放开以将直线的第一点放置在其上。为此，您将在直线的起点和原点之间创建一个重合草图关系，从而有效地将其锁定在适当的位置。当您将光标拖离原点时，将看到该行的预览。当您接近水平或垂直方向时，您会注意到直线卡入到位，并且将出现黄色符 。黄色符 非常重要，因为它们表示草图关系，在创建草图实体时会自动添加这些关系。也就是说，如果使用水平符 创建线，则该线将从该点开始沿水平方向锁定（尽管长度可能仍会调整）。这些关系可以在创建草图之后进行修改，并且始终可以添加未自动捕获的任何关系。

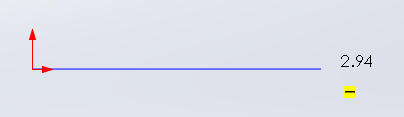

显示自动水平草图关系

注意：在行的端点旁边显示的数字表示行的长度，但不作为约束。线的长度仍然可以修改，直到被其他草图关系或尺寸约束为止。当您对行的长度感到满意时，请单击鼠标左键并释放以放置端点。再次将光标从端点移开时，您会发现显示了第二条线，并自动将其附加到上一行的端点。（如果要结束该行链，请右键单击并选择结束链。或者，可以使用Escape键，尽管这将结束Line命令。）将光标向右下方和向右拖动对位置和长度满意后，再次单击鼠标左键。从此处，将光标移回左侧，确保第三行是水平的。另外，请注意引向原点的蓝色，垂直和虚线参考线。这些线条不会自动添加草图关系，但是对于排列几何图形以便于使用非常有帮助。下图类似的黄线被称为推理线，并将添加自动草图关系。一旦看到这些指示器，请单击鼠标左键以放置第三行：

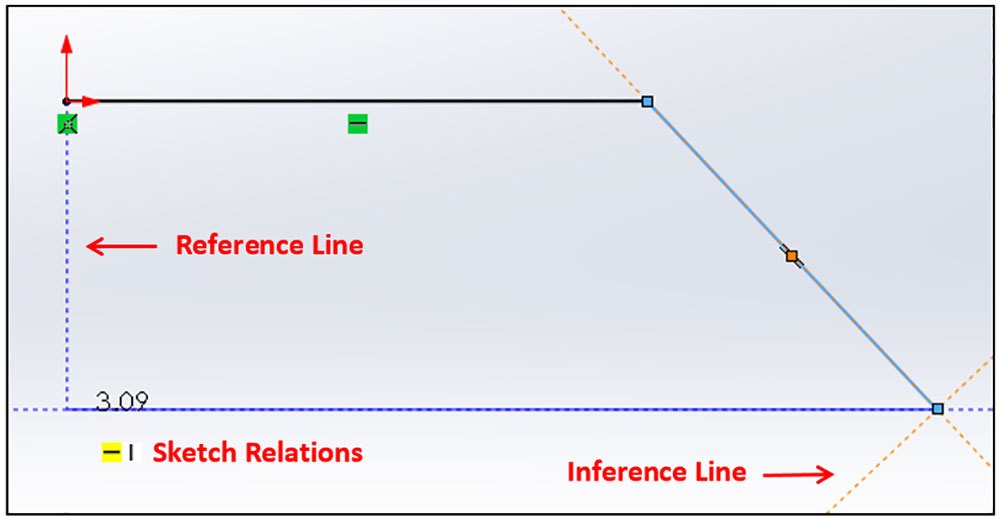

草图几何和草图视觉反馈

定义草图最后，将光标返回原点，然后单击鼠标左键以完成多边。此时，草图应该变成阴影（如果使用默认选项），我们就可以开始完全定义草图了。单击PropertyManager中用于Line命令的绿色复选标记，或按Escape键退出该工具。

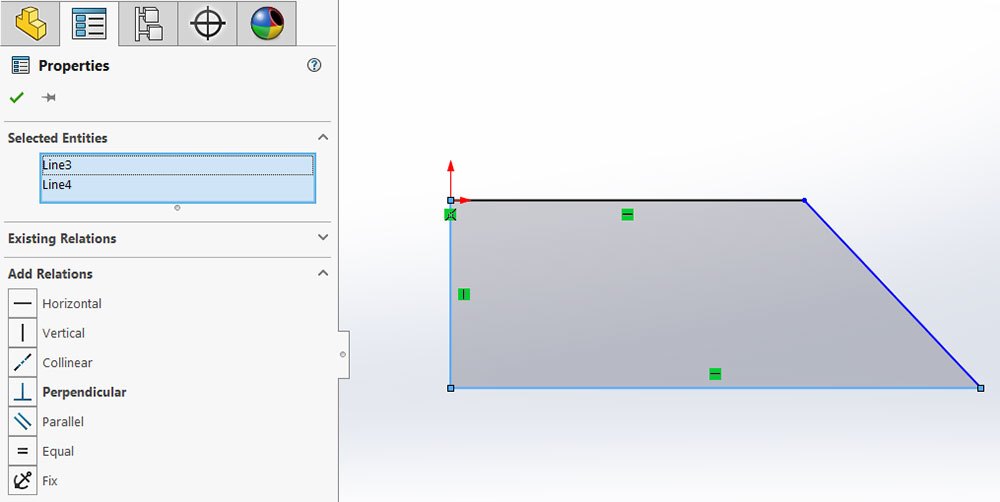

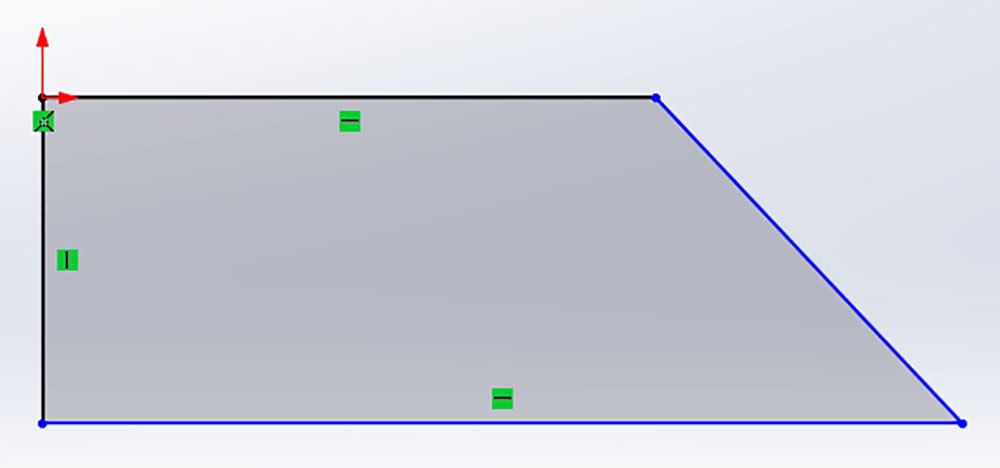

完成的草图几何（部分定义）图7中显示的绿色符 表示我们在草绘过程中捕获的草绘关系，但也可以使用许多其他关系。要显示这些符 ，请在线段上单击鼠标左键。此外，线条的蓝色表示这些分段尚未完全定义，这意味着它们仍然可以自由移动。最佳做法是完全定义草图（有一些例外），尽管可以从定义不足的草图创建特征。要测试草图的自由度，可以单击并拖动任何蓝色草图实体或端点以查看可用的移动类型。这通常可以帮助您了解完成定义草图所需要的内容。请记住，如果您搞砸了，可以在标准工具栏中使用“撤消”命令！完全定义草图通常需要草图关系和尺寸的组合。要添加草图关系，请单击所需的实体，然后在界面左侧的PropertyManager中，将看到可用的关系。在许多情况下，您将需要选择两个或多个草图实体来创建关系。进行选择以一次选择多个实体时，按住Control键。如果需要删除草图关系，请单击与其关联的草图实体，右键单击绿色关系符 ，然后从快捷菜单中选择“删除”。另外，还可以使用“显示/删除关系”命令。

使用智能尺寸

在此设计中不需要进一步的草图关系，但是为了正确调整尺寸并完全定义它，必须添加尺寸。要添加尺寸，请从CommandManager中的“草图”图标旁边选择“智能尺寸”命令。使用此命令时，请确保您仍在草图中活动！

智能尺寸命令

命令激活后，开始选择要标注尺寸的实体。这些可以是线段，端点，弧线或任何其他草图实体类型。大多数尺寸仅需要一两个选择。在此示例中，我们将通过确定垂直线的尺寸来捕获设计的高度。单击垂直线。选择后，将显示该尺寸的预览–如果需要其他尺寸，可让您继续选择实体。由于我们需要垂直尺寸，因此单击以放置预览。将出现一个对话框，允许您输入尺寸值。输入适当的值，然后单击绿色的对 以完成尺寸：

创建第一个特征

至此，我们准备创建第一个功能！单击确认角（图形区域右上角）中的蓝色草图图标以保存草图并退出草图模式。然后，单击CommandManager的“功能”选项卡。选择“凸出的凸台/底座”图标，然后使用默认值，单击绿色的选中标记。恭喜你！您已经正式创建了您的第一个SOLIDWORKS零件。

完整的拉伸凸台/底座功能

注意：如果出现一个黄色对话框，要求您在创建拉伸凸台/基部时选择要在其上创建特征横截面的平面，请不要惊慌！只需从图形区域中选择您创建的草图，它将被用于特征。
