NX比较体功能介绍

适用版本：NX1953

NX在1953版本推出了比较体功能，替换已有的模型比较功能，比较体功能可快速查找两个实体或两个收敛体之间的区别，在NX2007版本中对其又做了性能改进，相比于以前版本，模型比较的性能提升了144倍，更容易使用和理解，功能界面如图1所示：

图1

新功能更加符合工程师在模型比较过程中的业务需要，支持面比较和距离匹配比较两种模式，如下图所示：

图2

图3

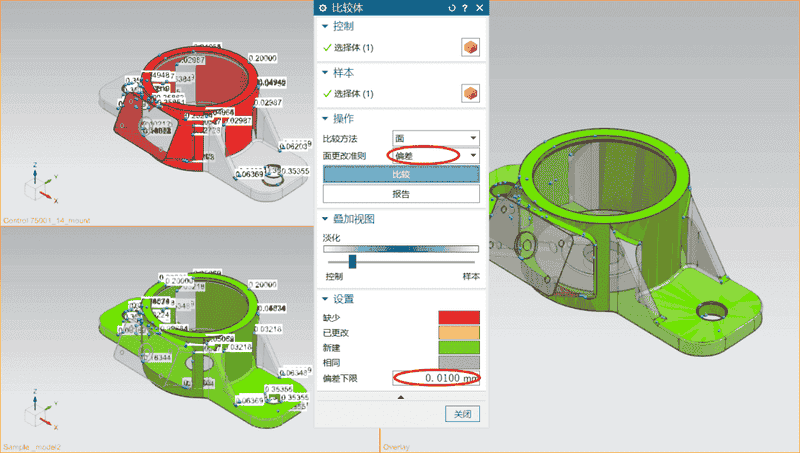

新的偏差面比较方法中，可以设定偏差下限（DeviationFloor）的值，让用户只看位于选定值之上的不同，增加了偏差尺寸的显示，显示关注的区域。如图4所示：

图4

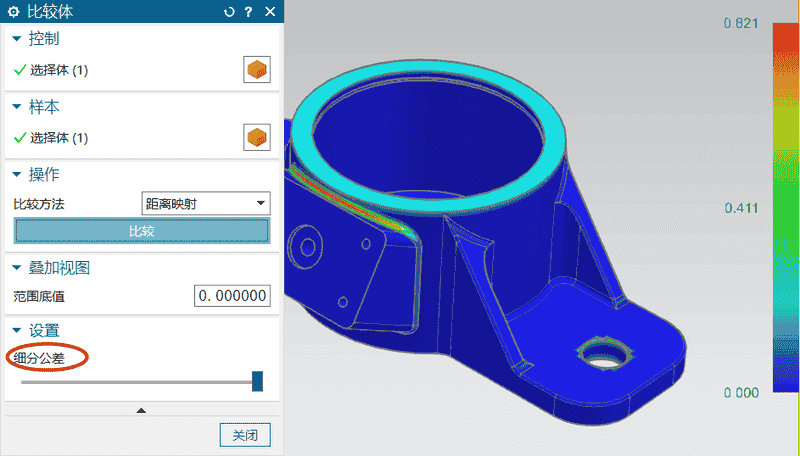

新的距离映射比较方法中，细分公差（TessellationTolerance），提供对结果显示的更多颗粒度的控制，如图5所示。

图5

比较体功能还可以支持收敛模型比较。为工程师在产品模型不同版本间的查看比较，提供了一种非常直观有效的手段，方便易用，欢迎大家应用。
