2021 Altium Designer 版本功能大盘点（二）

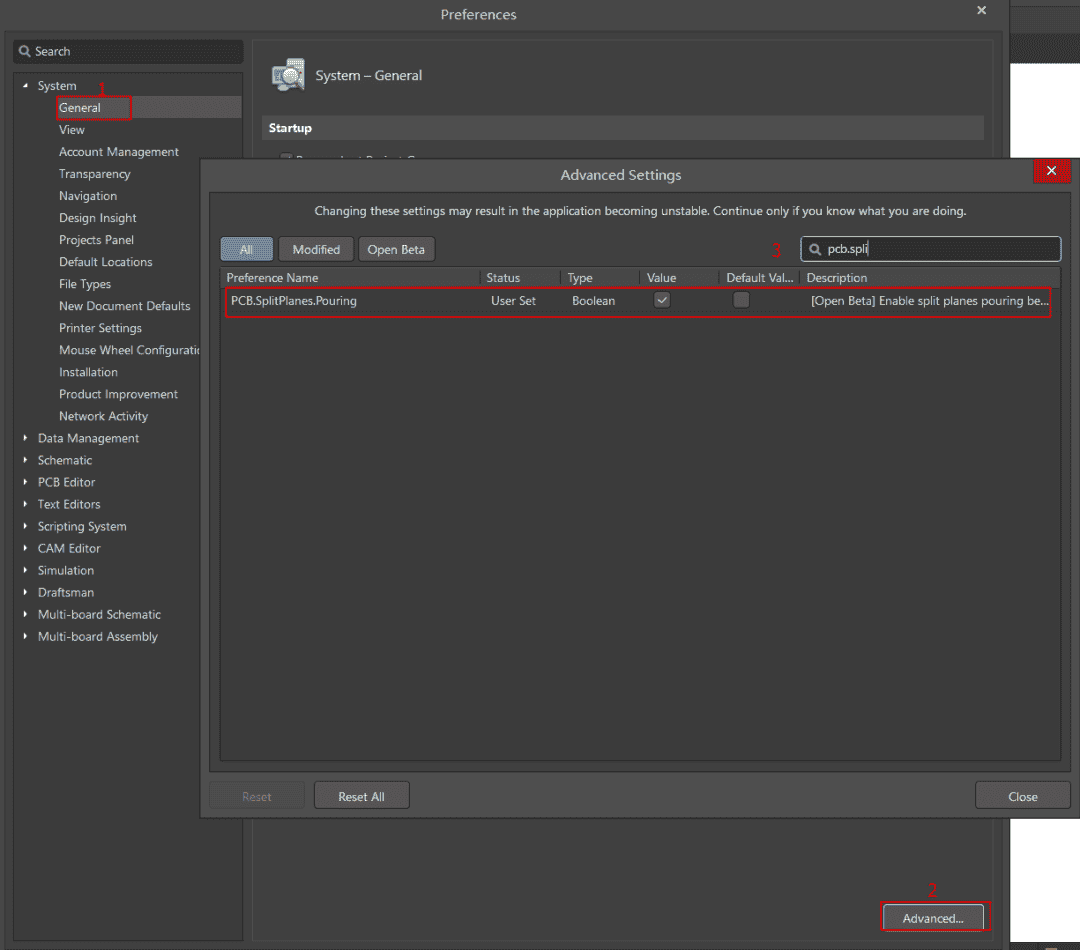

如何使用这一新功能呢？首先要在右上角打开小齿轮Preference，然后在System的General也点击Advance按钮，并在高级设置中勾选PCB.SplitPlanes.Routing。

该选项默认是不勾选的，即按原来的方式处理内电层。

使用该功能请注意以下事项：

• 启用该选项后，查看每个平面层，用配置好的Polygon选项重新铺铜平面多边形，以适应您的设计需要。

• 平面层的连接和间隙由PlaneConnect和PlaneClearance设计规则定义。

• 当修改了一个平面（连接或间隙）设计规则后，在每个平面层上至少重新铺铜一个多边形，以更新该层的连接/间隙。

小编点评：又一个细节的改进，虽然用到的概率不大，但如果真的碰到要求较高的设计，也多了一种解决问题的方法。但是该方法仍无法解决内电层中走线的特殊需求。如果需要在内电层中走信 线，还请使用信 层（Signal Layer）。

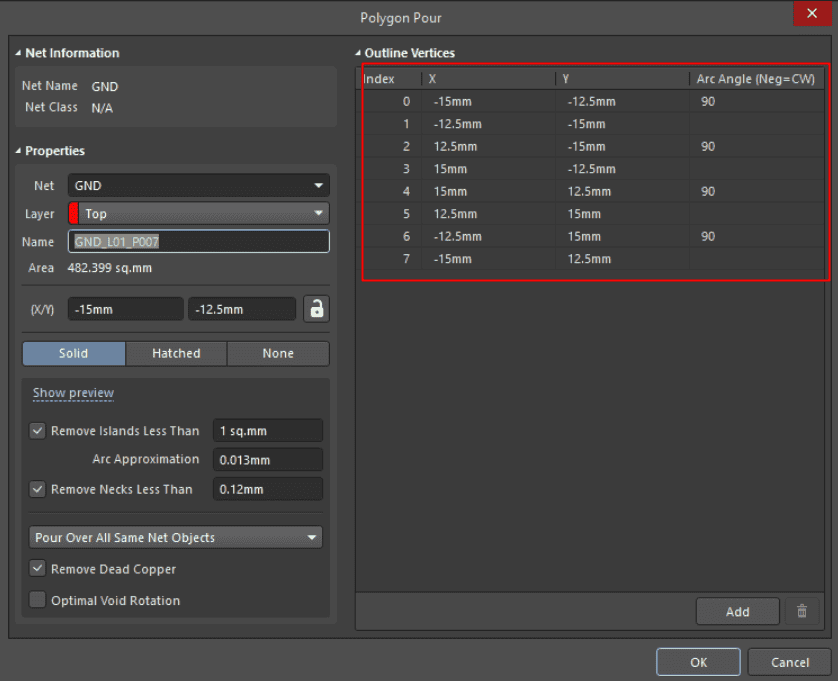

区域（Region）和铺铜（Polygon）的端点 Region和Polygon对象的属性中列出了外形端点的坐标：

小编点评：聊胜于无的功能。

任意角度的拼版阵列 支持任意角度的拼版阵列（Embedded Board Arrays）:

小编点评：聊胜于无的功能。怎么拼版一般丢给板厂

在PCB上放置一个矩形 这是一个非常简单但千呼万唤始出来的功能… 以前要画一个矩形的板框只能依次画4根Track；如何需要做圆角或者倒角那更是痛苦万分。现在，这一切都成了过去。 在PCB的Place菜单中，可以直接进行矩形图形的摆放：

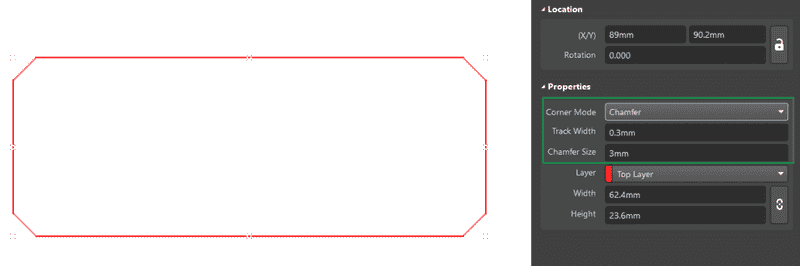

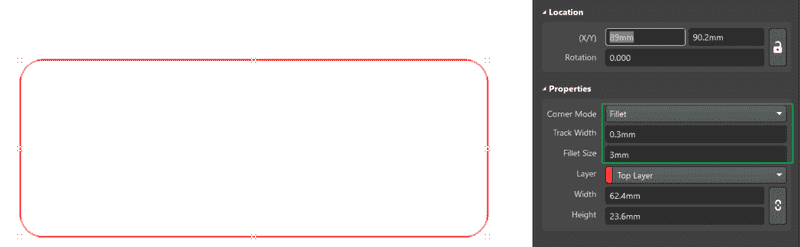

下图分别是一个圆角的矩形和带倒角的矩形，倒角和圆角的尺寸都可以设置：

小编点评：那么多年了，终于把你等来了

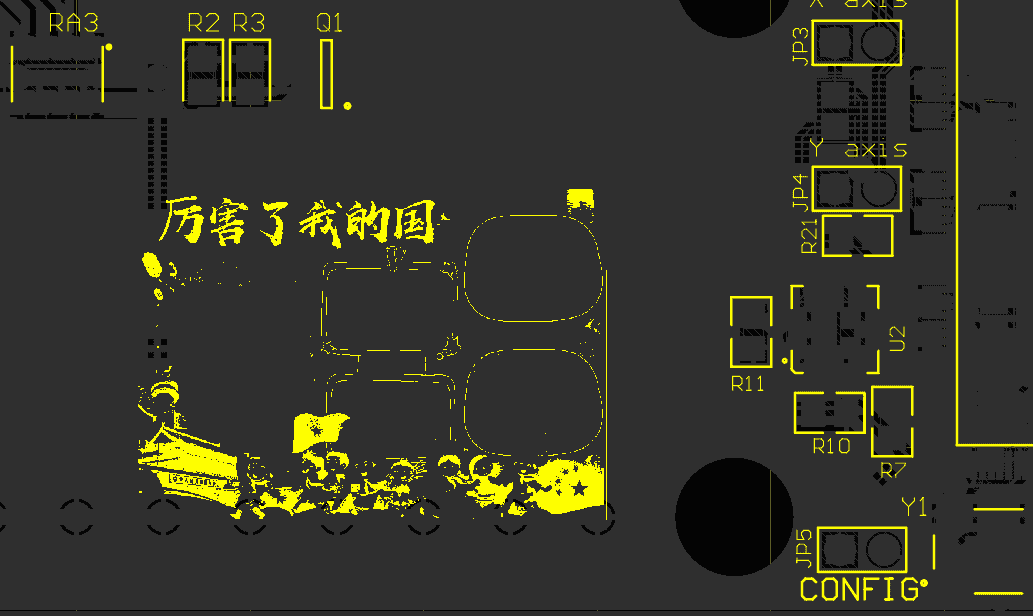

在PCB上摆放一个图片 以前如果需要在丝印层上放置一个比较复杂的Logo或者图形，只能使用脚本。感兴趣的小伙伴可以参考之前分享的文章：使用脚本(Script)扩展AD功能。其中讲述了脚本的使用方法以及如何用脚本在PCB上放置一个图片。 AD21支持了一种更简单粗暴的方法，点击菜单Place ? Graphics ,就可以直接将JPG、BMP、PNG或SVG格式的图形放置在你的PCB上。 下图是我刚在丝印层上放置的图片：

从此之后，严谨的PCB可能也会成为艺术家工程师们随意涂鸦的画板……

小编点评：非常棒的功能，我打10分。

在3D视图中包含非电气层及机械层 AD21支持在3D模式中显示机械层以及丝印、阻焊等非电气层的信息。 操作方式：首先点击L，打开View Configuration。 将View Options栏中，将3D Setting设置为By Layer:

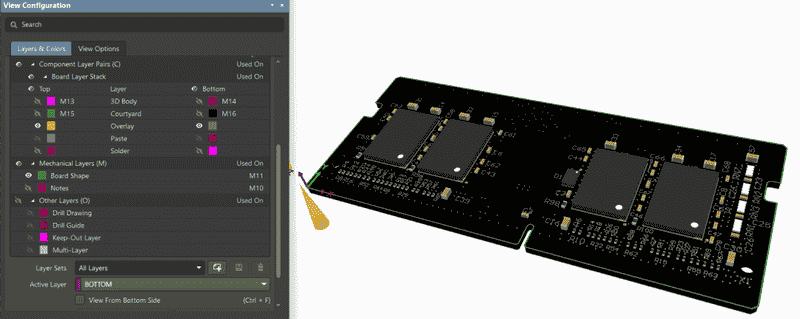

然后就可以在Layer & Colors栏中，用小眼睛控制每一层在3D中的可见性了：

从另一个维度欣赏您的PCB吧：

小编点评：又一个3D功能的增强，很好！虽然没啥用。

仿真界面/功能的更新 增加了仿真的综合看板Dashboard：

简而言之，就是可以让你跟着面板的步骤（和向导差不多）一步步地进行设置，最终跑出仿真的结果。

仿真模型的设置对话框也做了修正，看起来更简洁明了：

除此之外，还增加了LTSpice和OrCAD仿真设计的导入器。

下图将LTSpice的*.asc文件转化为AD的*.mdl格式：

下图将OrCAD的dsn、lib、OLB文件转换成了AD的项目文件、库文件以及ckt格式的仿真电路。

小编点评：如果解决不了缺少器件Spice模型这个根本的问题，小编还会继续选择使用Sigrity来进行仿真。

支持差分对的拖拽(Dragging) 没啥多说的，看小视频：

小编点评：不错的功能

• 支持在PCB上摆放矩形，并可以控制倒角、圆角尺寸

• 支持在PCB上直接摆放图片

你们呢？
