蜂鸣器：蜂鸣器发声

实验现象

使蜂鸣器发声响声

单片机型 ：STC89C52

硬件原理

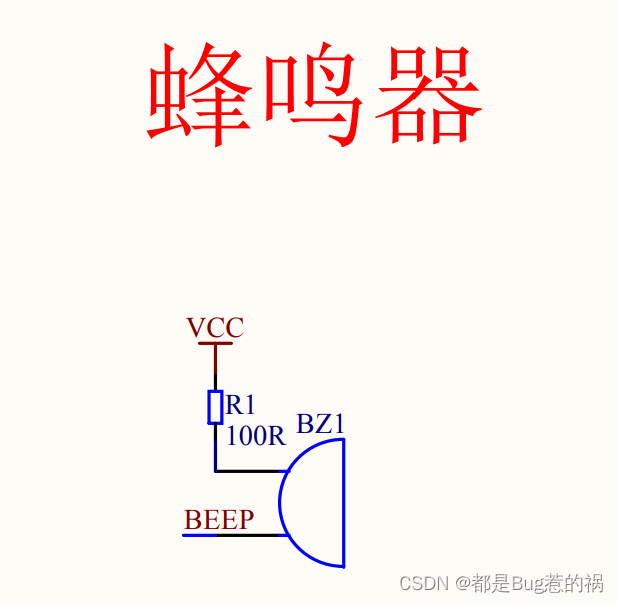

如图蜂鸣器的一端接的是上拉电源 VCC，要想使蜂鸣器发声，必须在另一端也就是 BEEP 端输入脉冲信 才可以使蜂鸣器发声。

• 单片机采用的是无源蜂鸣器，需要产生一定的脉冲才能够让蜂鸣器发声

• 改变输出波形的频率，可以产生不同的音色、音调。

• 改变输出电平的高低电平占空比（占空比是指一个周期内高电平所占的时间）则可以控制蜂鸣器的声音大小

软件编写

首先先定义蜂鸣器的管脚，将蜂鸣器的另一端管脚 P1^5 定义为 BEEP ，要想让 BEEP 端输入脉冲信 就是让其不断的为高电平低电平，所以先将 BEEP = 0，然后延时一段时间。再将 BEEP = 1，再延时一段时间。就构成脉冲信 ，让其不断循环就可使蜂鸣器发声。根据高电平和低电平的延时时间不同可以控制蜂鸣器的声音大小。根据脉冲信 频率可控制音色，音调。
