FPGA画时序软件-可在线可下载

摘要：WaveDrom是一个免费开源的在线数字时序图渲染引擎。它可以使用JavaScript, HTML5和SVG来将时序图的WaveJSON描述转成SVG矢量图形，从而进行显示。

一、WaveDrom功能

绘制数字时序图、绘制寄存器图、绘制逻辑电路图。

绘制寄存器图

下面的代码将创建名为“Alfa”的1位信 ，该信 随时间改变其状态。

“wave”字符串中的每个字符都代表一个时间段。符 “将以前的状态再延长一段时间。下面是它的外观：

加时钟：数字时钟是一种特殊类型的信 。它在每个时间段内变化两次，可以有正负极性。它还可以在工作边缘上有一个可选标记。时钟块可以与其他信 状态混合，以产生时钟选通效应。代码如下：

以及呈现的图表：

四、时序图教程

址：https://wavedrom.com/tutorial.html

五、逻辑电路图教程

址：https://wavedrom.com/tutorial2.html

六、Github主页

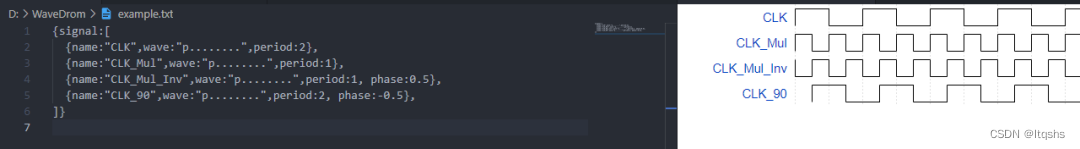

左边键入代码，右边会自动生成时序图，非常好用：

以上，结束。
