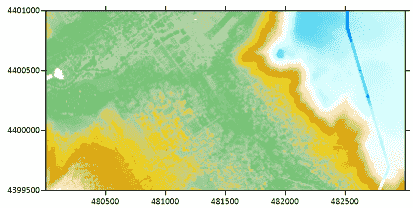

绘图软件surfer23中文使用教程：映射 LiDAR 点云数据

要创建点云图层，您确实需要 LAS 或 LAZ 格式的 LiDAR 数据。要创建图层，请执行以下步骤：

1. 点击 首页 | 新地图 | 专业 | 点云。
2. 选择 LAS 或 LAZ 文件（您也可以在此步骤中选择多个 LAS 或 LAZ 文件），然后单击 Open。
3. “ 导入点” 对话框打开。

• 文件部分列出了所有选择的 LAS/LAZ 文件，以及每个文件的一些信息。您可以通过单击蓝色的[Set]链接为每个 LAS/LAZ 文件设置源坐标系和源高程单位。如果选定的所有文件都使用相同的单位或坐标系，请单击蓝色的[Set all unreferenced]链接。
• 还可以设置 目标坐标系 和 目标高程单位。这将是创建图层时的坐标系和高程单位。这在导入多个 LAS/LAZ 文件并且它们使用不同的坐标或单位时很有用。所有导入的文件都从其源坐标系和单位转换为图层的目标坐标系和单位。
• 在 点过滤器 部分，您可以根据 XY 边界、Z 高程边界、每第 N 个点、按分类或返回编 等过滤要导入的点。

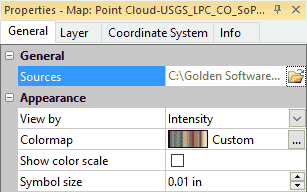

在内容 窗口中选择 点云 图层，该图层的 特定属性将显示在 属性窗口中。

• 如果您希望更新过滤以进行导入，或添加/删除文件，请单击 Sources 右侧 的Modify point sources按钮。
• 设置 查看方式 以按高程（默认）、强度、返回编 或分类值查看点云。
• 设置 Colormap以更改与View by 选项 关联的颜色 。
• 选择显示色阶
• 设置点大小

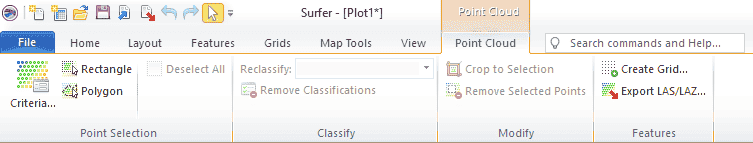

• 点选择：您可以使用标准选择点，也可以在要选择的点周围绘制矩形或多边形。单击 取消全选取消选择点。
• 分类：您可以通过单击下拉菜单中的新分类对选定的点进行重新分类。或者，您可以使用 Remove Classifications完全删除所选点的当前分类。当View by 设置为 Classification 时，您可以直接在地图中看到这一点 。
• 修改：如果选择了点，您可以将点云裁剪到这些点，或者您可以从点云中删除选定的点。
• 功能：通过单击创建 格从点云数据创建 格文件，或通过单击导出 LAS/LAZ 文件导出点云。如果您过滤数据或合并多个数据集，将数据导出到单个新文件可能是一个不错的选择。
• 如果您希望以 3D 方式查看点云，请在地图上单击鼠标右键，然后单击 3D 查看 命令。
