Spatial 2021. 1.0.1更新亮点:支持协作式 BIM 和 CAD 工作流程、金属 3D 打印和钣金制造的新功能；统一建筑形式和工程功能；加速 3D 打印；快速钣金制造。

3D ACIS Modeler快速简化CAD

新的多线程和规范到规范的简化为您服务
基于参数化 NURBS 的几何在 CAD 应用程序中无处不在，它允许设计师创建无数 2D 和 3D 几何，超越仅由封闭形式方程定义的可能规范形式。但是，有时 CAD 应用程序的开发人员或用户希望将 NURBS 定义的几何图形（曲线或曲面）快速转换为更简单的规范形式。此外，通常需要将高阶规范几何转换为低阶几何。在这两种情况下，这种简化通常会产生不太复杂的模型，并且显着降低内存占用。
到目前为止，3D ACIS Modeler提供了 NURBS 到规范的简化，尽管是单线程的。在此版本中，3D ACIS Modeler 现在还提供规范到规范的简化以及 NURBS 到规范和规范到规范的简化的多线程性能。因此，由 3D ACIS Modeler 提供支持的 CAD 应用程序用户可以简化许多不同的几何类型 – 比以往任何时候都更快、更稳健。

有关通过 3D ACIS Modeler 中的多线程简化实现的性能提升的示例，请考虑汽车发动机的四气门气缸盖模型。该模型有 2569 个 NURBS 面。这些面的单线程简化在 38 秒内完成，产生了 1089 个 NURBS 面和 2570 个更简单的规范面（例如平面、圆柱、圆锥、球面、环形面）。然而，多线程（线程热）简化仅在 27 秒内产生了相同的结果——速度提高了近 29%。

具有 2569 个 NURBS 面的气缸盖：多线程简化 = 27s；单线程 = 38s

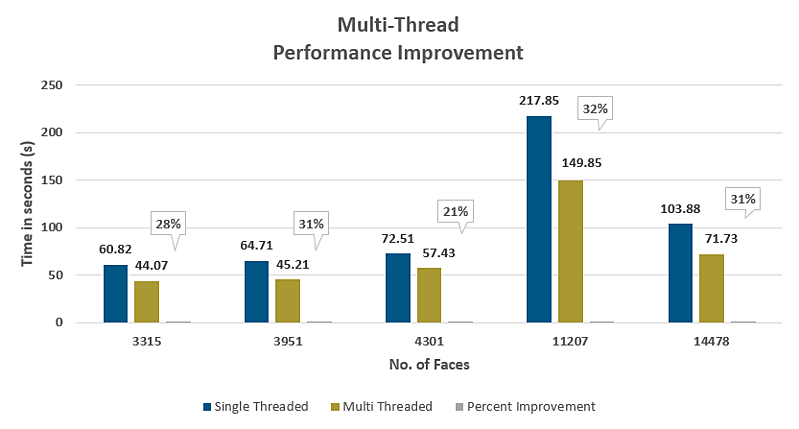

这种性能在各种模型中是否一致短的回答是肯定的。对于面部从 3000 到几乎 15000 不等的模型，速度增益在 21% 到 32% 之间变化。平均而言，多线程简化通常会带来大约 30% 的性能提升。因此，简化 CAD 模型的下游用户可以比以往更快地开始工作。

除了 NURBS 到规范的简化之外，3D ACIS Modeler 现在还提供规范到规范的简化 – 单线程和多线程。通常，这种简化发生在从高阶到低阶规范几何的过程中。

一个例子是一根很长的圆柱杆，两端都有球冠。由于杆与其末端的尺寸相比非常长，因此可以将球冠视为平面圆冠。如果端盖高度的公差允许简化为平面盖，则可能会出现这种情况。在虚拟现实应用程序中构建场景期间可能会发生另一种情况，其中不需要球形端盖提供的细节。在这两种情况下，3D ACIS Modeler 都可以将帽从半球简化为圆形平面。

亲自了解 3D ACIS 建模器的新增强功能，以根据需要简化几何图形。有关详细信息，请点击此处咨询。
2021 年的其他亮点 1.0.1
3D 互操作：

• 在 JT 导入期间支持多层次细节 (LOD) 并在 COLLADA、FBX、OBJ 和 JT 导入期间支持视觉材料属性
• 从 SOLIDWORKS 中提取孔图案
• 读取 DXF/DWG 图纸的增强功能
• 从 STEP 中提取分面 BREP 数据作为可视化，并通过 CGM 的弦偏差调整 BREP 格式的细分

CGM 建模师：

• 特征识别支持锥孔识别
• 对导入装配体进行展平的性能改进

有关更新的完整列表，请点击此处咨询。

3D ACIS 建模器：

• 对倒角检测的改进

有关更新的完整列表，请参阅3D ACIS Modeler 发行说明

3D 精确 格：

• 边界层 格划分的改进：扩展到非流形边并增强每个子域的尺寸控制能力
• 从离散 CAD 数据改进表面 格划分
• 将全补丁独立扩展到超补丁边界

单击以了解有关3D InterOp 、 CGM Modeler和 3D Precise Mesh 的更多信息。
