ThinkDesign2019新功能介绍–圆角转换

在汽车覆盖件成形过中，一些比较复杂形状成形是靠凸模（凸R）成形，凹模（凹R）不起成形作用。然而由于凸、凹模间隙过小，合模时易造成凸、凹模贴合过紧，影响材料流动，产品出现缺陷（如：拉裂、起皱）。

钳工研配过程中需将凹圆角打磨后进行避空，预留足够的间隙，此过程的工作量非常大，模面的修改范围难以控制，外观质量差。

传统软件在圆角修改中，需要先删除原来的圆角，再重新倒圆角，修改难度大、工作效率低，如何才能又快又好的完成圆角的修改呢？

思茂公司ThinkDesign软件，针对模具冲压行业，基于GSM（全局变形建模）模块，自主研发了ThinkGSM API模块，操作上更简单、快捷，而ThinkGSM API模块中的圆角转换命令，对于模具型面间隙处理，在使用上，大幅度的提升了工程师的工作效率。

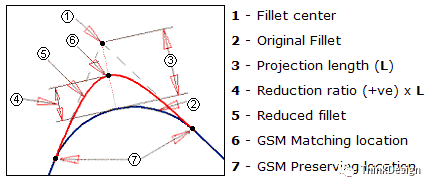

首先，介绍一下ThinkDesign软件圆角转换的原理

下面，给大家介绍一下，TD2019新、旧版本中圆角转换工具的差别。

旧版圆角转换：只能填正值，且只可以填转换比率。

TD2019新版圆角转换：可以填正负值，且除了可以填转换比率外，还可以填转换值。

圆角转换新版中，最大的升级是由原本只能填正值和比率的操作，到既可以填正值又可以填负值，还增加转换值，可以直接转换需要的圆角值。在工作中，对于工程师来说更加便利。

操作步骤如下：

1、两个命令的基本操作

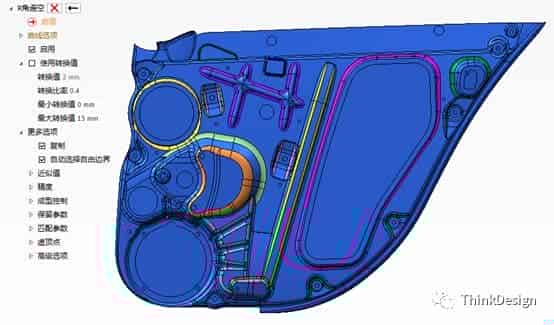

根据圆角位置不同，换上不同的颜色，圆角转换和R角避空操作一样。

圆角快速更改颜色的方法：

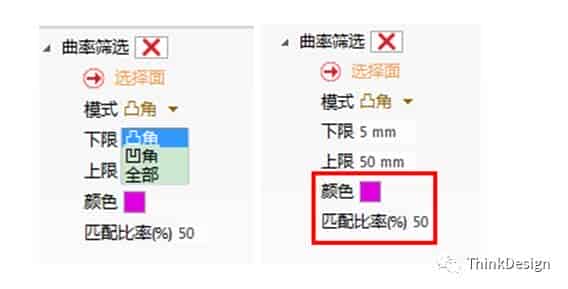

可以选择不同的模式（凹、凸圆角或全部），根据模面的结构，选择不同的颜色和匹配率。

2、圆角的快速选择

根据圆角不同颜色，选择圆角，配合选择过滤器使用。

打开颜色过滤器选择需要圆角的颜色，然后 Ctrl+A 全选，需要的圆角就选好了，圆角转换和R角避空操作一样。

3、转换值与转换比率

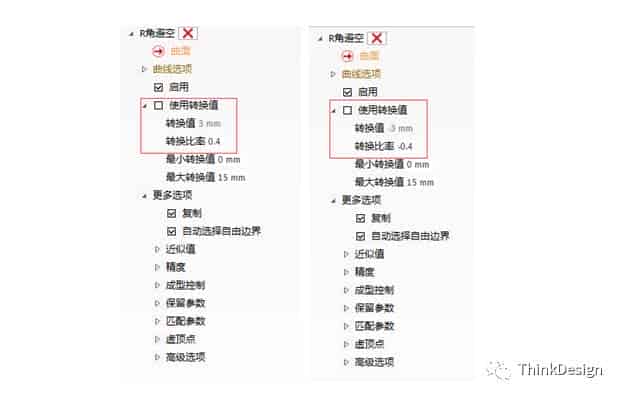

新版圆角转换中，新增了可以更改负值和直接输入更改的圆角值，更改圆角。根据不同的需要，更改不同的圆角。

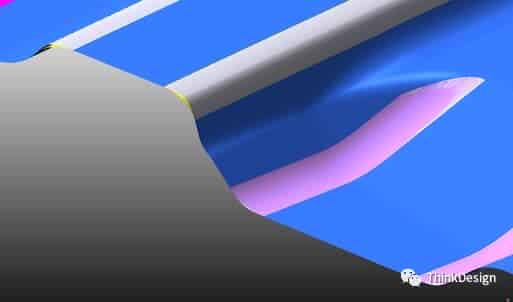

修改后的效果：

灰色为修改后，其他颜色为原产品。

新版圆角转换命令，除了按比率转换之外，我们还可以按转换值转换，输入你想要的转换值，就可以转换成你需要的圆角。

TD2019新版圆角转换多了一个转换值和输入负值的操作，修改的方法多了两种，最主要的是，我们在改模时，可以根据避空的量，更改圆角的值，不用再进行比率的换算。

总体来说，旧版圆角转换和新版圆角转换，他们之间最大的区别就是，旧版圆角转换只可以输入转换比率和正值，而新版圆角转换既可以填写转换比率和正值又可以填写转换值和负值。

新版圆角转换提高了圆角转换的工作效率，在工作中，给工程师的工作带来了更大的便利，在使用上，也给工程师带来了更大的便利。
