PCCAD产品理念
让用户拥有更自由的选择
版本选择：您可以继续使用AutoCAD+ PCCAD?A；也可以轻松转向更高性价比的PCCAD?B，完全保护企业所有投资，并继承用户使用习惯。
灵活授权：订阅+永久自由选择。
设计模式：2D+3D空间轻松切换。
系统平台：支持Windows、Linux、Mac系统。
打造有灵魂的数字化图纸资产
PCCAD的产品理念更着重于如何将面向大规模定制的设计方法与CAD智能设计工具结合，能将设计工程师的专业知识融入到您熟悉的DWG文件中，让您的设计图纸变得更聪明，而不是让工程师每天重复劳动，给企业留下的是有设计灵魂的数字化图纸资产。
更轻、更快、更聪明的CAD
高性能图形引擎
在每个新版本中，我们都在努力提高显示性能。在包含成千上万个实体的图形中享受平滑的缩放和平移操作。使用Redway3D图形系统为3D图形提供出色的显示性能。
熟悉的CAD
通过与行业标准CAD程序的相同命令，脚本，宏和菜单兼容性，充分利用您已经熟悉的环境，轻松转换到PCCAD。
PCCAD?B与AutoCAD?2021高度兼容
无需更改打印机，模板，块或图纸集的布局即可迁移到PCCAD?B，因为它们100％兼容。命令名，别名和系统变量在PCCAD?B的和AutoCAD?一样。PCCADB版基于原生DWG，与所有行业的其他CAD用户具有最高的兼容性。
使用动态块
您可以在PCCAD的内部直接使用你在AutoCAD中创建?的动态块。控制可见性状态和拉伸，翻转，和旋转，就像你在AutoCAD?一样。

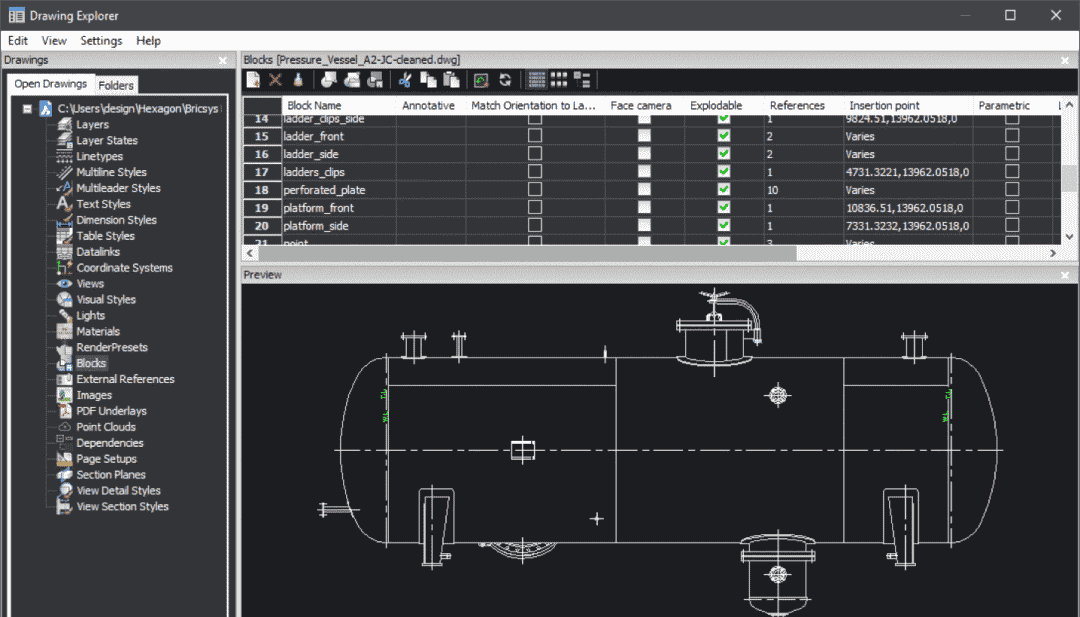

图形管理器
图形资源管理器可以更好地控制所有图形元素。
将重复的几何体转换为块定义
Blockify自动创建块定义，并在整个图形中用块引用替换所有匹配的实体集。通过使用Blockify查找重复的几何并将其转换为块参考，可以将DWG文件的大小最多减少90％。
PCCAD独特的Quad是一个“抬头”命令选项板，可预测您的命令使用情况，并提供一键式访问您很可能接下来需要的命令。它由AI代理提供支持，该AI代理根据您使用PCCAD的方式做出这些命令预测。
自动对齐复制的实体
CopyGuided使用自动生成的引导曲线自动将复制的实体与相关的几何体对齐。您可以显式选择要用作引导曲线的实体，或者根据选择的图形元素确定它们。
最近距离
查看任意两个实体之间的距离，并通过简单输入新的距离值来移动第二个实体。发生这种情况无需启动命令。此外，当您双击图形中的元素时，将显示沿WCS的X，Y和Z轴对齐的最近距离。
自适应 格捕捉
Shift键的功能
使用DynamicUCS，坐标系统会自动与光标下方的实体对齐。通过单击Shift键，您可以锁定或解锁UCS，从而可以开始在选定实体或面之外进行绘制。通过暂时将UCS 与3D 和2D实体的选定实体对齐来提高2D工程图的生产率。
结构面板
结构面板使您可以鸟瞰构成图形的实体。您可以按类别选择实体并对其执行操作。您可以显示或隐藏实体，隔离它们或直接缩放它们。
矩形和极坐标 格
矩形和极坐标 格提供自适应步长和动态原点放置，以加快图形创建速度。通过照亮屏幕上的触摸点，以图形方式显示实体之间的几何关系，例如相切和垂直度。
操作器
操纵器是一种多功能工具，可让您移动，旋转，缩放和镜像所选实体。如果在开始操作时按住控制键，则操纵器将保留原始实体，并自动创建它们的副本。操纵器可以一次作用于单个或多个实体。
PDF和大的TIFF参考底图
我们使用多分辨率，持久性图像缓存来显示PDF参考底图，从而实现超快速的缩放和平移操作。光栅引擎即使具有巨大的64位BigTIFF文件，也可以提供出色的平移和缩放性能。
自动化参数
PCCAD?B的AI可以为笨拙的实体快速添加参数化智能。这是创建智能的表格驱动零件系列的最快方法。
参数块：创建2D块的动态方法
参数块通过允许用户创建一个块而不是许多相似的，单独的块定义来自动执行重复性任务。您可以使用熟悉的同一套工具和工作流来创建2D和3D块定义。
包含所有参数块的完整库
借助新的库面板，您可以管理跨不同文件和项目的所有参数块。
专业的二维机械设计
中国机械CAD标准制定者
—-高效设计—-
图层管理
启动PCCAD，系统自动进行初始化设置，包括图层、线型、颜色、字高等。程序自动根据执行命令的不同，将生成的实体放到相应的图层中。不选择对象，输入1、2、3等数字，快速切换当前层。选择对象，输入1、2、3等数字，快速改变所选对象到相应图层。
—-丰富的资源—-
标准件库、符 库、调用资源库、词句库、技术要求库、卡片库。
—-数据处理—-
复杂 表
您只需选择图纸及 表形式，就可以快速完成外购件汇总表、标准件汇总表、借用件汇总表等多种 表。
数据导入导出
对于数据的转换处理呢，您可以直接使用文本导入导出，也可以使用天河通用导入导出。目前天河通用导入导出支持ACCESS、TXT、EXCEL、ORACLE、SQLSERVER、DBASE、FOXPRO等多种格式。有了导入导出功能，CAD就不再是信息孤岛，可以与企业其他系统进行数据的互联互通。
数据转EXCEL
图纸标题栏和明细表的数据可以一起导出到excel模板中。
提取表格数据
非PCCAD绘制的表格，其数据也能为我所用，避免数据重复录入。
读入DWG文件
快速利用外部文件数据
调用公式计算器
如果有一些数据需要通过公式计算而来，我们则可以调用公式计算器来回填结果。提供了公式库，同时支持自定义公式。
批量数据提取
根据提取配置，提取整套图纸的标题栏、明细表数据。并可以对装配图明细表与零件图标题栏的数据进行关联检查。提取到的数据可以进行导出等处理，为后续数据加工处理提供完整的基础数据。
批量文本查找
可以在不打开文件的情况下快速查找和替换整套图纸中的文本。查找对象包括单行文本、属性文本、多行文本、标注文本，以及标题栏、明细表中的数据。
批量图纸操作
可以对批量图纸执行相同的多步骤的自动操作。执行过程中无须人工干预，脚本支持自己编写。
P3DM项目管理
在P3DM中，您可以很清晰的看到装配树，可以浏览图纸、打开图纸和创建图纸等。
当标题栏、明细表的关联信息不一致的情况下，还会进行提示，您可以选择性更新，从而保证数据的一致性。
完成项目，还可以进行汇总、分类、统计和 表等。
批量处理工具
-
批量打印出图
-
自动排图
-
智能更换标题栏
-
图纸批量重命名
有了这些工具，使得一些日常很琐碎，但又很花费时间的工作，变得很省时省力。
PDM/ERP数据集成
天河CAD还提供了开放的二次开发接口，支持基于COM组件的自动化控件功能，通过自动化接口，可以对PCCAD图纸中标题栏、明细表数据读取和写入，支持C++、C#、VB.net开发语言访问。可与企业PDM/ERP等信息化系统无缝对接，实现更加顺畅的互联互通。
绘图环境定制
在符合国家标准的同时，各个企业在标题栏、明细表、词句库、符 库、通用资源库、超级卡片等方面都会有一些个性化的需求，也就是我们所讲的企标。
PCCAD全面支持用户化定制，推进了企业CAD绘图环境的标准化、规范化。
成熟的三维机械设计
—-零件和装配设计—-
强大的3D直接建模
设计零件和组件
自下而上和自上而下的装配设计
机械用户可以使用自下而上或自上而下的设计方法来创建零件和子装配体的复杂层次结构。您可以使用Communicator从不同的CAD系统导入装配，包括在那些装配中定义的参数化几何。
3D参数化和约束
参数化AI工作流程可在几秒钟内将零件变成智能的，参数驱动的组件。在BricsCAD属性面板中构建约束系统，按公式驱动零件，构建表驱动的零部件并更改零部件参数。
复制特征
一次对特征建模，然后使用功能强大的工具多次使用它们，这些工具可以复制3D实体中的现有特征，例如孔，筋，挖槽。
孔特征库
标准孔特征库–您可以通过拖放操作轻松地将孔插入零件中。

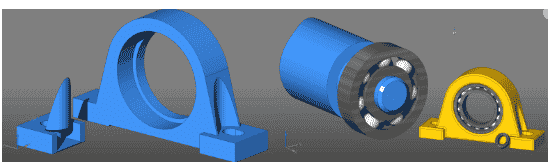

参数标准零件
包含30,000种标准机械零件的库，这些零件有800多种不同类型，所有零件均具有可自定义的参数。
装配连接，运动分析和动画
使用3D约束在装配中装配连接。剩余的自由度可用于分析该机构的运动学。您可以创建由这些参数关系控制的复杂3D动画。
材料和质量属性
将材料分配给装配的零件，将计算重量，重心，主惯性轴等。
物料清单
交互并自动从装配中创建顶层BOM表，零件清单或层次表。根据需要自定义BOM，并使用自动创建的零件序 将其链接到装配体。

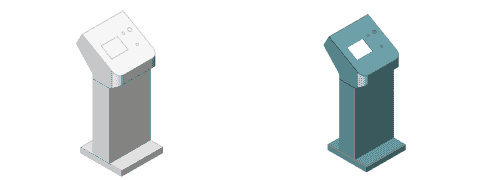

带尾线的动画分解视图
一键创建多轴分解视图，自动拆卸复杂的装配并添加尾线。您可以为技术手册和文档轻松地对装配进行注释和动画处理。
其它CAD格式文件导入
Communicator附加组件可从所有主要CAD应用程序无缝导入3D几何和PMI数据。
—-钣金设计—-
导入或从头开始创建
创建，导入，返工和展开使用放样实体创建的钣金零件。这种强大的方法使您可以花更多的时间设计可制造性，而花更少的时间重建失败的模型。
随时返工
自动摊展
创建与3D钣金零件双向关联的展开的2D表示。您还可以使用展开引擎将零件发送到行业标准的CAM系统。
基于特征的直接建模
直接建模的灵活性保持了设计意图，表现为钣金特征-法兰，折弯，止裂槽等。
法兰，折弯，连接点和凸耳
通过多种方式创建法兰：使用基础法兰，边法兰或通过轮廓工具。您始终可以更改相邻法兰的连接方式（通过折弯，连接或凸舌和槽连接），以提高可制造性。
止裂槽和分割
通过利用止裂槽库来避免在折弯过程中出现材料冲突。一次单击即可分割零件，并将分割自动传播到模型的其他角。
放样的折弯
您可以在两个任意3D曲线之间创建放样的钣金零件。可以识别导入几何中的放样折弯，并自动将其分解为多个法兰。

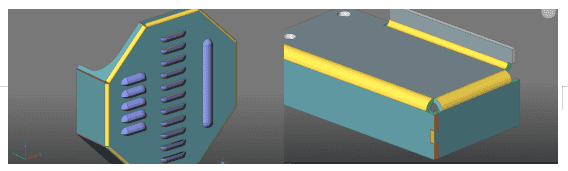

卷边
新的卷边特征使您可以对卷边金属加工过程进行建模。支持开放式卷边，水滴和带有用户可调参数的圆角。
成形特征
提供了一个参数化形状特征库，例如百叶窗，桥梁，压花等。您还可以创建由任何曲线定义的复杂筋。
参数化钣金件
利用3D约束，阵列和自动参数化的全部强大功能，从钣金模型创建不同的设计变体。
转换至钣金
准备在不同CAD系统中设计的钣金零件以进行制造：您可以检查模型的有效性，进行修复，添加缺失的特征并直接展开它。
展开
—-图形视图—-
图形视图
将机械设计转化为生产图纸的最佳、最熟悉的工作流程。自动创建3D零件和装配体的工程图视图。带有标注，注释等的详细视图如果您的3D模型发生更改，则生成的工程图视图将自动更新。
基准视图
投影视图
剖面视图
您可以创建3D零件和装配体的剖面图。可以通过在基础视图上绘制的线来定义截面平面，也可以创建更复杂的截面：半截面，偏置截面和对齐的截面视图。
大样视图
允许您从工程图布局中的任何现有视图自动创建局部视图。
快速生成草图质量的工程图
使用快速，草图质量的视图来加快图纸布局。然后，使用多核CPU在记录时间内创建精确的视图。在后台图形生成时会响应您的输入。
自动图形生成
体验用于创建图纸布局的熟悉的工作流程。更改单个零件或整个装配，所有2D图形视图都会自动更新。
物料清单表
BOM面板可让您管理图形中的多个BOM表。您可以分别设置每一列的格式，设置等式，对表格进行排序等等。
序
为装配体中的每个零件创建关联零件序 ，并在所有自动生成的2D视图中管理这些标签的显示。
