实训三 晶闸管开环直流调速系统的 MATLAB 仿真实训

一、实验实训目的

1.学习并掌握晶闸管开环直流调速系统模型建立及模型参数设置的方法和步骤。

2.熟悉并掌握系统仿真参数设置的方法和步骤。

3.学会利用 MA TLAB 软件对系统进行稳态与动态计算与仿真。

4.巩固并加深对晶闸管开环直流调速系统理论知识的理解。

二、实验实训原理及知识准备

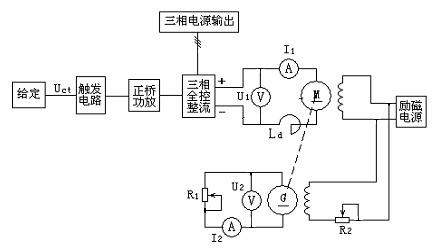

1. 晶闸管开环直流调速系统的原理图如图3-3-1 所示。


图 3-1 晶闸管开环直流调速系统原理图

2.晶闸管开环直流调速系统的直流电动机电枢电流、电磁转矩与转速之间的关系。

3.复习实验实训指导书中 MA TLAB 基本操作和 MA TLAB/Simulink/Power System工具 箱内容。

4.预习实验实训指导书中实验实训二,并写好预习 告。

5.画出晶闸管开环直流调速系统的动态结构图。

三、实验实训内容及步骤

直流调速系统的仿真有两种方法,一是根据系统的动态结构图进行仿真,二是用 Power System的相关模块仿真,下面分别对两种方法进行介绍。

方法一:使用 Simulink 中的 Power System模块对直流调速系统进行仿真

1.建立系统的仿真模型和模型参数的设置

(1)建立一个仿真模型的新文件。在 MA TLAB 的菜单栏上点击工具栏上的 simulink工 具 ,选择 File→New→Model,新建一个 simulink文件,绘制电路的仿真模型如图 3-3-1。
