Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。在本教程中，我们将为您提供BPMN的介绍，并让您知道如何使用我们的BPMN软件，为流程和工作流设计创建BPMN。
什么是BPMN/span>
业务流程模型和符 （BPMN）是一个著名的建模标准，用于业务流程建模。它通常是为了帮助业务流程分析、业务流程改进或重新设计而创建的。BPMN将业务流程从头到尾可视化，显示流程活动的顺序和参与者之间的信息流。
BPMN图的目的
BPMN符 非常简单，每个人都能理解，包括创建和改进业务流程的业务分析师、实施流程变更的技术开发人员、监控变更的业务经理，甚至包括像利益相关者这样的非技术人员，他们想了解未来的流程是什么样子。BPMN是一种有效的沟通工具，因为它为指定业务流程提供了一种共同的、简单的可视化语言，从而消除了不同方面的误传。
了解BPMN图表

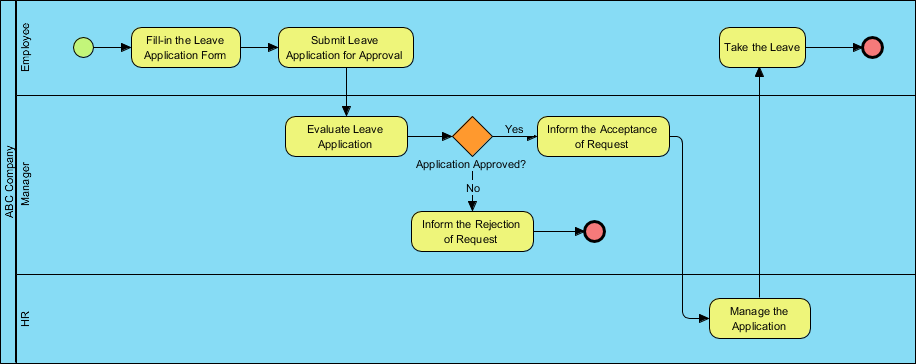

在BPMN中，流程是用带有一系列图形元素的图来描述的。这种可视化的表述方式使用户很容易理解流程的逻辑。BPMN的开发主要是为了设计和阅读简单和复杂的业务流程图。
为此，BPMN标准对图形元素进行了分类：因此，这些元素很容易被使用业务流程图的用户所识别。
BPMN符
BPMN元素有五个基本类别。它们中的每一个都代表业务流程的一个独特方面。
泳道
泳道是代表流程参与者的图形容器。有两种类型的泳道——池子和车道。
流动元素
流程元素是连接形成业务工作流程的元素。流程元素是定义一个流程行为的主要元素。有三种流元素：事件、活动和 关。
连接对象
流程对象不是孤立的，而是连接起来形成一个流程。连接流程对象的连接器被称为连接对象。有四种连接对象：序列流、消息流、关联和数据关联。
数据
数据主要是在执行一个业务流程时需要或产生的信息。有四种数据。数据对象、数据输入、数据输出和数据存储。
如何绘制BPMN/strong>
1.从主菜单中选择图表>新建。

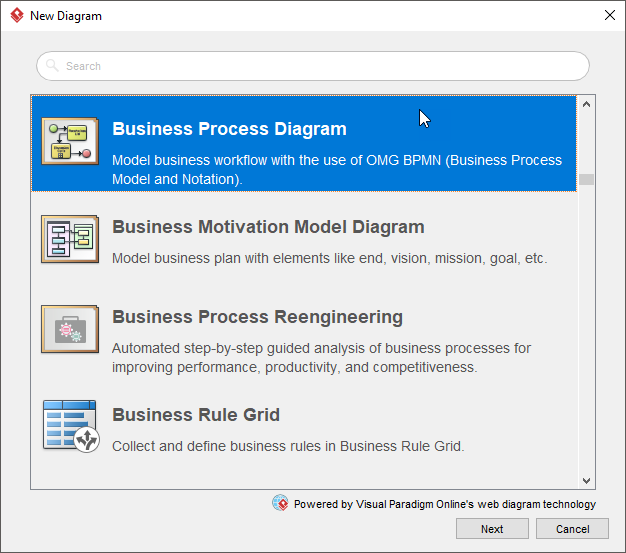

2.在”新建图表”窗口，选择”业务流程图”并点击”下一步”。
3.选择一个现有的BPMN图表模板，或选择”空白”来从头创建。点击下一步。
4.输入图的名称，然后点击确定。

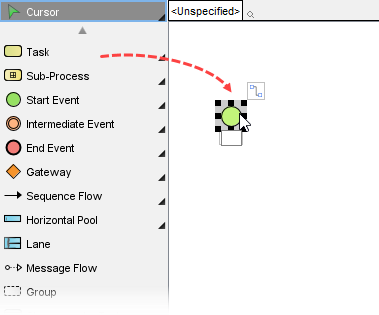

5.从图的工具栏上拖放形状。

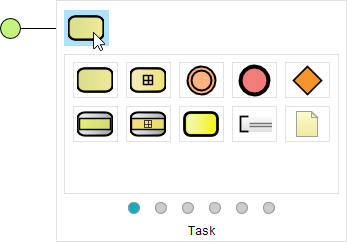

6.使用资源目录来完成该图。将你的鼠标指针移到一个形状上。按下资源图标并将其拖出，然后选择要创建的形状。一个连接器将自动为你创建。
7.当你完成后，你可以将图表导出为图像（JPG、PNG、PDF、SVG等）并与你的朋友或同事分享（项目>导出>活动图表为图像…）。
