OPC Server教程系列：SCADA设置（中篇）

本系列教程将为您解决在使用OPC Server控件时，SCADA设置问题。

OPC Server是一套利用微软的COM/DCOM技术实现工业自动化资料获取的架构。OPC Server提供OPC接口，它将与之相连的物理设备（PLC）的信息值通过接口返回到客户端应用程序。也就是说，客户端通过这些接口，可以获得与OPC Server连接的物理设备的信息。对于集成应用程序，只要支持OPC接口，就能轻易访问物理设备，而无需相关的技术信息。 程序设计者可以使用相同的程序代码，操作不同的硬件装置，充分达成软件复用的目的。

【OPC Server 最新版下载】

SCADA设置Wonderware InTouch（OPCLink）

如何安装OPCLink

必须安装“OPCLink”，它是转换DDE / SuiteLink和OPC协议的 关驱动程序，以便InTouch可以访问OPC服务器。OPCLink存储在FactorySuite产品的CD“Device Integration Products”中。选择“I / O服务器”并在安装程序启动时安装“OPCLink”。

如何启动OPCLink

从OPCLink的“配置”菜单中启动“主题定义”，并设置以下四个主要项目。正确设置其他项目。即使是默认也没问题。

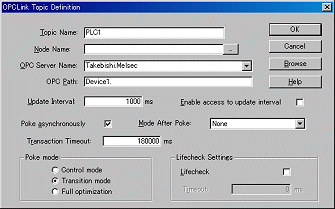

设置主题

从OPCLink的“配置”菜单中启动“主题定义”，并设置以下四个主要项目。

正确设置其他项目。即使是默认也没问题。

[主题名称]指定DDE的主题名称。

[Node Nam]指定OPC服务器工作的节点名称。在同一台PC上运行时可以省略它。

[OPC服务器名称]从下拉列表中选择OPC服务器的ProgID。

[OPC Path]指定OPC Server的“Device Name”，并添加“。” （点）到结尾。

现在完成了OPCLink的设置。在执行InTouch Viewer之前，OPCLink保持启动状态。

即使OPC服务器无法启动，它也会根据OPC客户端的需求自动启动。

InTouch访问名称的定义

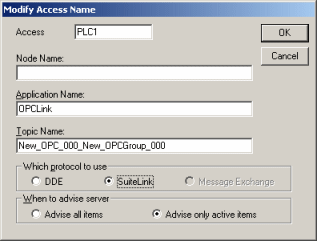

从InTouch的“系统”菜单中选择“访问名称”。单击“添加”时，将打开下图中的屏幕，因此请定义OPC的访问名称。

[访问名称]指定InTouch中定义的任意名称。

[应用程序名称]输入“OPCLink”。

[主题名称]指定OPCLink中定义的主题名称。

[Protocol]选择“DDE”或“SuiteLink”。

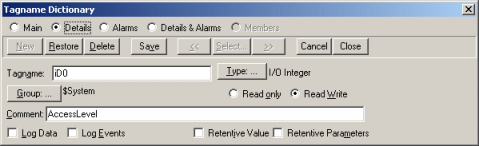

InTouch标记名称的定义

指定从InTouch访问OPCLink的标签名称。

[标签名称]指定标签名称，如“i”+ PLC设备名称+ PLC设备编 。

[Tag Type]如果标签类型为整数，请指定“I / O Integer”。

[访问名称]指定连接到OPCLink的访问名称。

执行

执行InTouch时，可以理解通常从OPC服务器获取值和质量标志。此外，在OPCLink的屏幕上，在主题“PLC1”中注册了一个标签，可以确认它正常通信。

SCADA设置iFix3.5（OPC Client Driver）

如何安装OPC客户端驱动程序

安装OPC客户端驱动程序

如何启动iFIX

从开始菜单中选择Program-> iFIX-> Intellution iFIX 3.5。iFIX已启动。要配置OPC设置，请从树中单击“系统配置设置”。

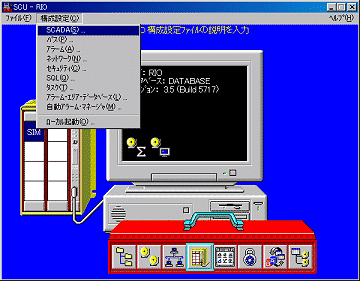

从系统配置实用程序的“组合设置”菜单中选择“SCADA”。

SCADA组成设置

您不能默认使用OPC。点击“ “I / O驱动程序名称”中的按钮。并选择“OPC – OPCClient”并单击“添加”按钮。OPC客户端显示在“I / O驱动程序名称”中。此外，单击“构图设置”按钮。

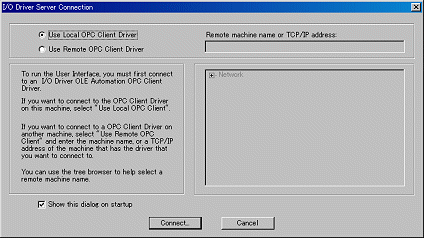

OPC组合设置

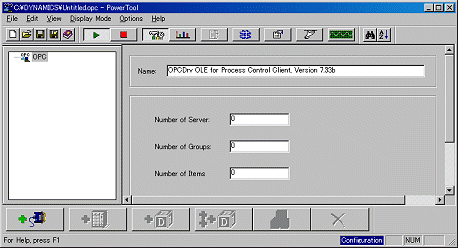

选择“使用本地OPC客户端驱动程序”，然后单击“连接”按钮。OPC电动工具已启动。

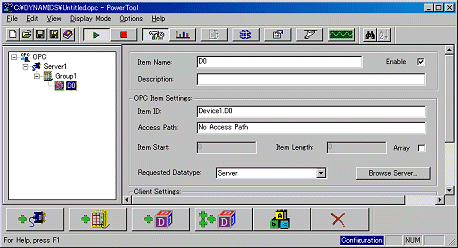

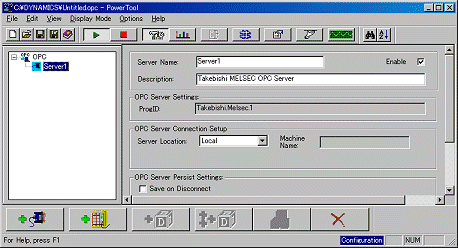

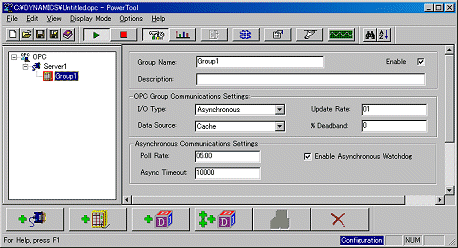

OPC服务器/ OPC组/ OPC项的定义

执行

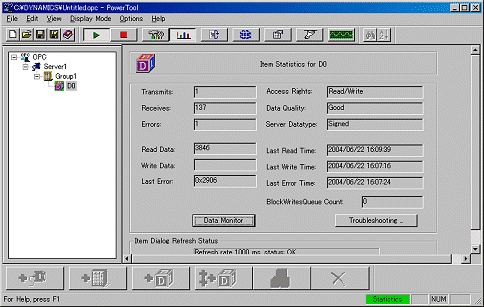

从“显示模式”菜单中选择“统计模式”时，可以确认与OPC服务器的通信状态。
