OPC Server教程系列：SCADA设置（上篇）

本系列教程将为您解决在使用OPC Server控件时，SCADA设置问题。

OPC Server是一套利用微软的COM/DCOM技术实现工业自动化资料获取的架构。OPC Server提供OPC接口，它将与之相连的物理设备（PLC）的信息值通过接口返回到客户端应用程序。也就是说，客户端通过这些接口，可以获得与OPC Server连接的物理设备的信息。对于集成应用程序，只要支持OPC接口，就能轻易访问物理设备，而无需相关的技术信息。 程序设计者可以使用相同的程序代码，操作不同的硬件装置，充分达成软件复用的目的。

【OPC Server 最新版下载】

SCADA设置Wonderware（DDE / SuiteLink）

DeviceXPlorer的配置

要从InTouch访问DeviceXPlorer，您需要在DeviceXPlorer中创建一个设备，并配置设备选项的DDE / SuiteLink。

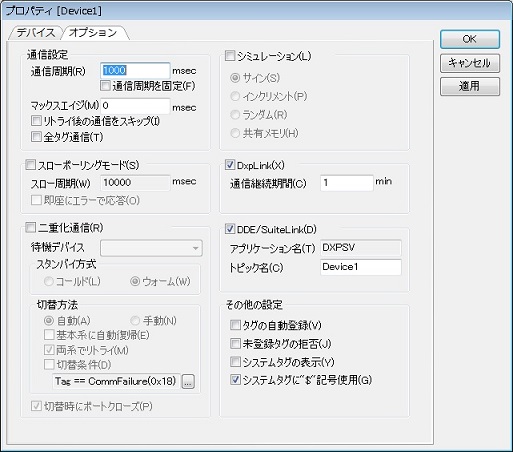

检查设备选项中的“DDE / SuiteLink”，并配置主题名称UpdateRate。您可以在工具菜单 – >选项中为DDE / SuiteLink设置应用程序名称。

InTouch访问名称的定义

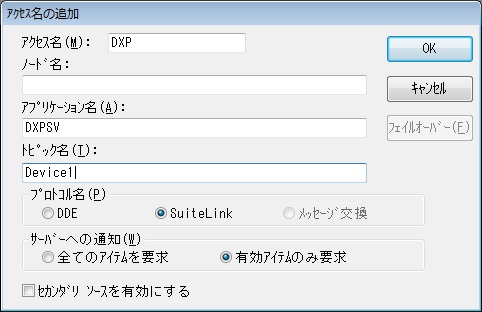

通过InTouch的WindowMaker配置访问名称。从InTouch的“系统”菜单中选择“访问名称”，然后定义访问名称。

输入访问名称为任意，并输入相同的应用程序名称，主题名称为DeviceXPlorer。

InTouch标记名称的定义

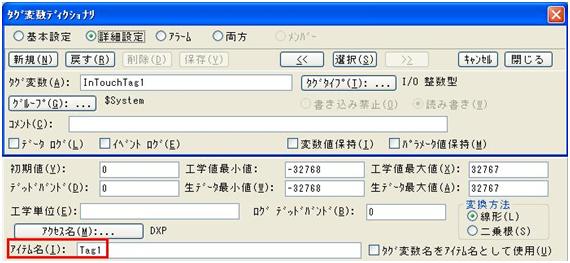

指定上面设置的访问名称，并输入与项目名称的DeviceXPlorer的标记名称相同的名称。您可以指定动态标签（直接PLC设备名称，例如M100，D123等）

SCADA设置Wonderware InTouch（FSGateway）

它介绍了我们的OPC服务器与Wonderware的“InTouch”中的FactorySuite 关一起使用时的设置。FS Gateway作为新的 关软件于2004年发布，取代了OPCLink。它可以相互转换四种协议（OPC / DDE / SuiteLink / MX），并作为通用协议转换器运行。

如何安装FS 关

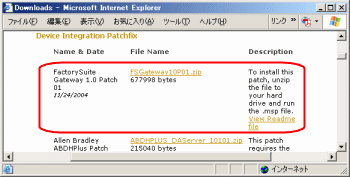

如果您有FactorySuite的安装光盘，则可以从“设备集成”光盘安装FS 关。您可以通过从Wonderware的WEB站点下载FS Gateway安装程序来安装。

如何安装FS 关

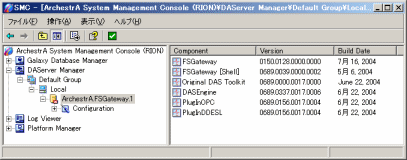

从“开始”菜单中选择Program-> Wonderware-> System Management Console。SMC已经启动。

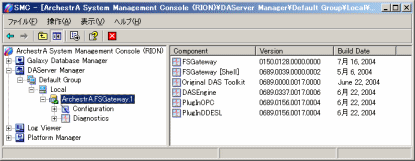

开发DAServer Manager时，会显示“ArchestrA.FSGateway”。

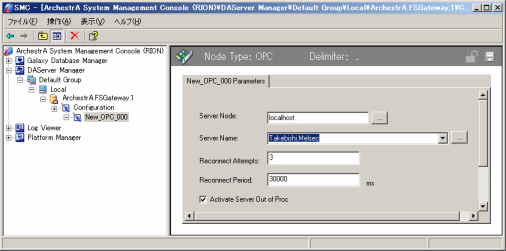

OPC服务器的定义

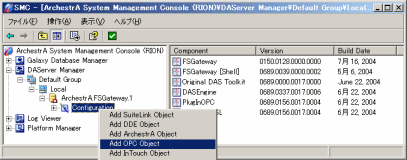

单击“配置”中的右键时，将显示弹出菜单。选择“添加OPC对象”。

[服务器节点]指定OPC服务器工作的节点名称。当它在同一台PC上运行时，请指定“localhost”。

[服务器名称]指定OPC服务器的Prog.ID。如果是MELSEC OPC服务器，请指定“Takebishi.Dxp”。

*其他项目假定为默认值。

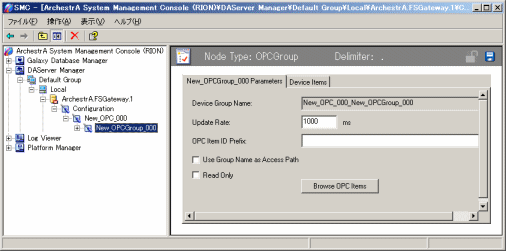

OPC组的定义

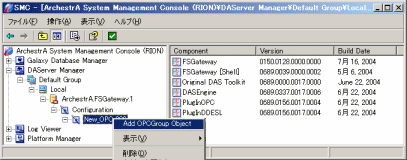

在生成的OPC服务器定义中单击右键（在本例中为“New_OPC_000”）时，将显示弹出菜单。

选择“添加OPCGroup对象”。

将PLC的轮询周期指定为“更新速率”。

* DDE的主题名称是端口名称+“_”+组名。

*其他项目假定为默认值。

单击“浏览OPC项目”按钮时，将显示浏览OPC服务器定义的对话框。

您可以通过拖放注册标记。

InTouch访问名称的定义

从InTouch的“系统”菜单中选择“访问名称”。单击“添加”时，将打开下图中的屏幕，因此请定义OPC的访问名称。

[访问名称]指定InTouch中定义的任意名称。

[应用程序名称]输入“FSGateway”。

[主题名称]指定在SMC中定义的主题名称（在本例中为“New_OPC_000_New_OPCGroup_000”）。

[Protocol]选择“DDE”或“SuiteLink”。

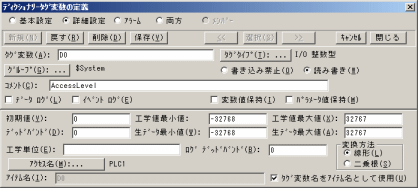

InTouch标记名称的定义

从InTouch指定访问FS 关的标记名称。

[标签名称]指定标签名称“PLC设备名称/ PLC设备编 ”。

[Tag Type]如果标签类型为整数，请指定“I / O Integer”。

[访问名称]指定连接到FS 关的访问名称。

执行

当您单击DAServer管理器的“ArchestrA.FSGateway.1”中的右键时，会显示弹出菜单。

选择“激活服务器”并激活FS 关。

执行InTouch时，可以通过FS 关获取OPC Server的值。

说明

*如果FS 关从OPC客户端启动为“outproc”，则它通过DCOM连接。如果OPC服务器已经启动，则显示“已启动”消息。在这种情况下，通过OPC Server的DCOM设置选择“交互式用户”。

*当您从VB6.0访问无法在CoCreateInstance函数中指定“outproc”时，您不能同时使用OPC协议和DDE / SuiteLink协议。
