TeeChart图表——内核密度估算器

    内核密度估计功能已在最新版的TeeChart Pro VCL/FMX中引入，主要提供了两种系列类型的基础：

• Violin系列

• BeeSwarm系列

最新版TeeChart Pro VCL/FMX>>

点击查看TeeChart Pro VCL/FMX的最新更新新闻>>

内核密度估计（KDE）函数

内核密度估计（KDE）函数使用以下部分：

• 输入值

• 位置（x偏移）

• 解析度

• 带宽

    如果保留以自动钳制数据，则KDE功能会检查输入数据的高低，以设置最小和最大极限。可以手动覆盖这些值。

    简而言之，关于在TeeChart中的可用性；KDE使用分辨率值设置输出Y值范围，并扫描输入数据以获取输入核值相对于输出Y的平均值。增加KDE带宽值会降低灵敏度和平滑度。

Violin系列

    Violin系列是KDE的忠实代表，是一系列多边形形状，其中每个形状从KDE位置开始的位移都大于0。通常以给定的箱形图显示对应的数据，以下是使用KDE的Violin系列的三个示例，它们以较低和较高的带宽和分辨率设置显示相同的数据：

BeeSwarm系列

    BeeSwarm系列除总体外观外，与Violin系列还有一些根本的区别。它的图由点组成，它使用点大小定义分辨率，该分辨率限制了垂直范围内的点行数。符合点大小且不重叠的点。BeeSwarm检查有关点行Y位置的值簇密度，并将这些值带入行中，分组它们。

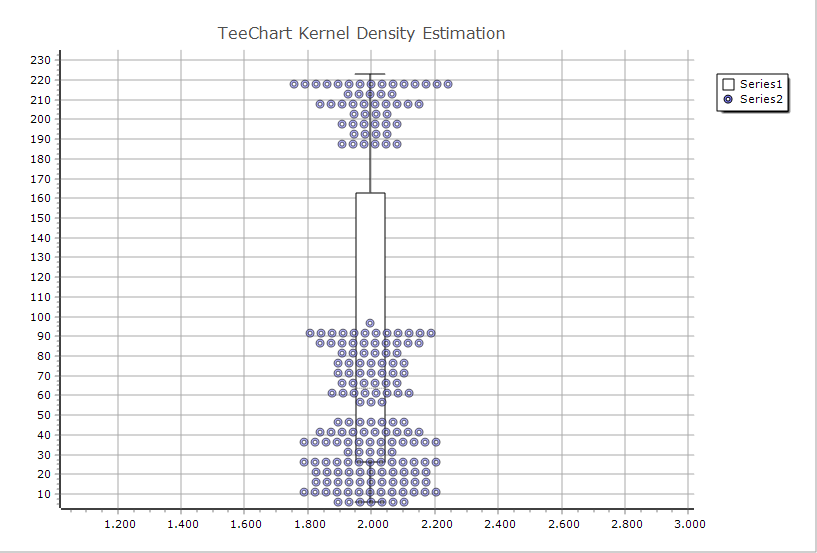

    以下两个图表显示了改变点大小对BeeSwarm行数的影响。

设置Violin和BeeSwarm图

创建系列

uses TeeBoxPlotviolin := TViolinSeries.Create(self);Chart1.AddSeries(violin);

    将数据添加到源系列。如果源是箱线图系列，则将设置位置。Violin和BeeSwarm使用以下位置：

MyBoxPlotSeries.Position := 2019;

    设置Violin的数据源并刷新数据。

violin.DataSource := MyBoxPlotSeries;violin.CheckDataSource;

    （可选）您可以将值列表直接传递到小提琴系列。

例如：

violin.Update(MyBoxPlotSeries.YValues);

    这些技术对于BeeSwarm是相同的。
