在本篇文章中，我们将讨论在Solidworks中如何使用分割线和分型线命令来帮助设置一个最终的模具分割模型。
在本篇文章中，我们将讨论在Solidworks中如何使用分割线和分型线命令来帮助设置一个最终的模具分割模型。

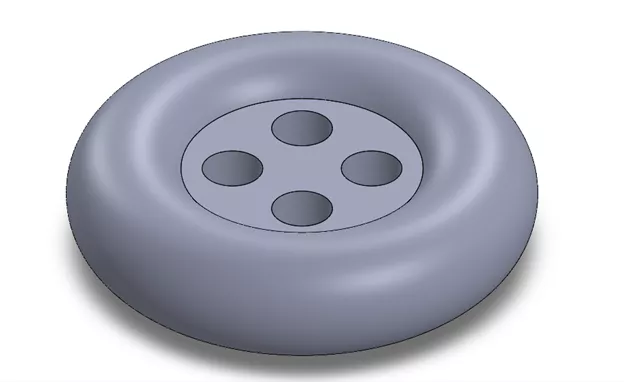

下面的例子使用了一个衬衫纽扣的设计，外表面将作为添加该特征的面。在设计模具时，可以看到一个边缘来指示这个分割发生的地方，现在，我们有两套工具可以为我们生成这个。
SOLIDWORKS 分割线
首先是分割线命令。当我们需要在不改变几何形状的情况下在一个模型上创建额外的面时，这个命令就很实用。

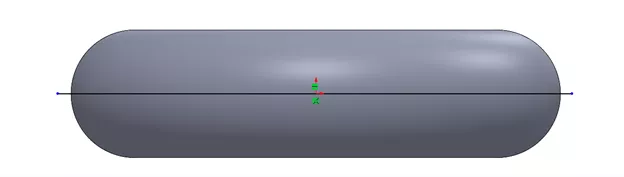

创建一条分割线，我们需要使用草图、平面或附近的另一个实体。如图所示，可以画一条草图线，一直延伸到整个空间，然后作为边缘的投影。

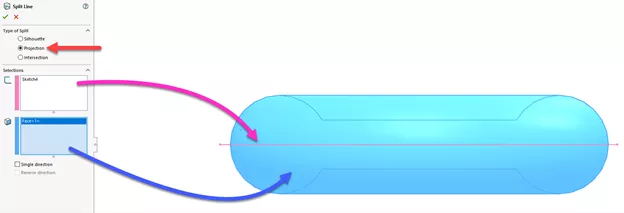

在分割线PropertyManager中，然后通过选择草图线来使用投影类型。

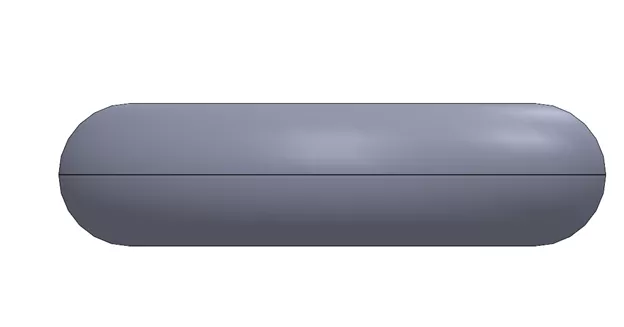

完成后，这个边缘标志着分裂的位置，然后我们就可以去生成一条分型线。
SOLIDWORKS 分型线

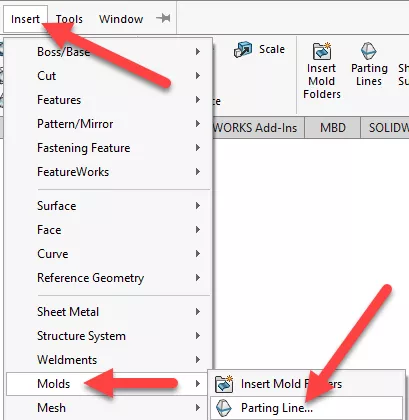

另一种选择是使用“分型线”命令，其中包括用于分割面的选项。SOLIDWORKS 从先前称为草图分析的特征中参考了正区域和负区域相接触的区域。

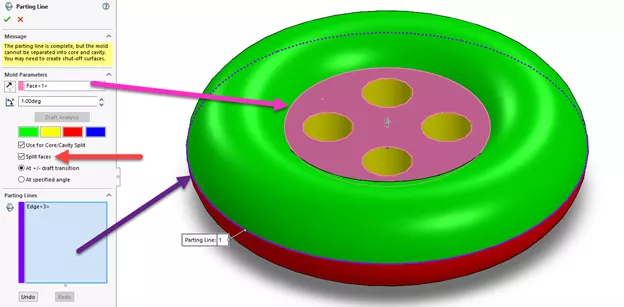

在分型线工具中，我们将指定我们的中性平面和拔模角度，仔细检查后，可以选中拆分面选项，这将创建拆分线。完成后，我们可以转到分型线窗口并选择新的可见边。

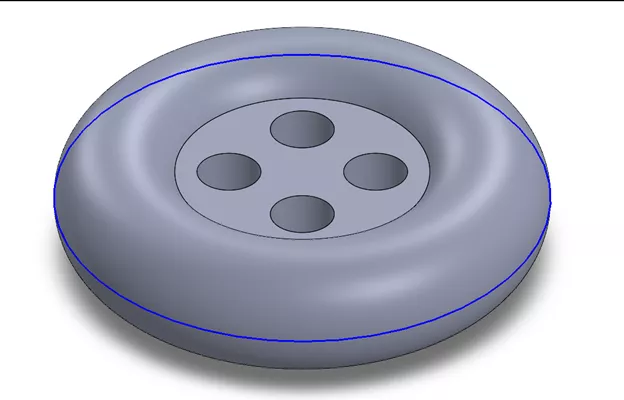

分型线特征包含一个蓝色实体，以便于查看分割位置。下一步将继续使用其他模具工具功能，例如工具拆分。
无论是在创建分型线特征之前还是期间添加分割线，SOLIDWORKS 中可用的工具确保每个模型都可以描绘分析和创建模具所需的几何图形。
