在Solidworks中零件的自定义属性是能够被工程图引用的，但是在钣金行业，切割清单属性并不能直接被工程图引用，那么我们应该怎么解决这个问题呢？
众所周知，在Solidworks中零件的自定义属性是能够被工程图引用的，但是在钣金行业，切割清单属性并不能直接被工程图引用，那么我们应该怎么解决这个问题呢/span>
下面我就给大家介绍一个将切割清单属性引用到零件自定义属性中的一个小技巧。

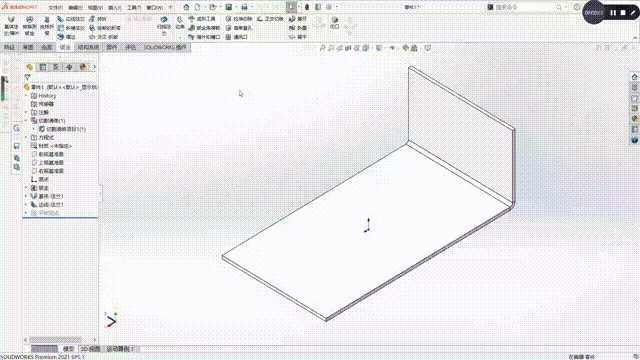

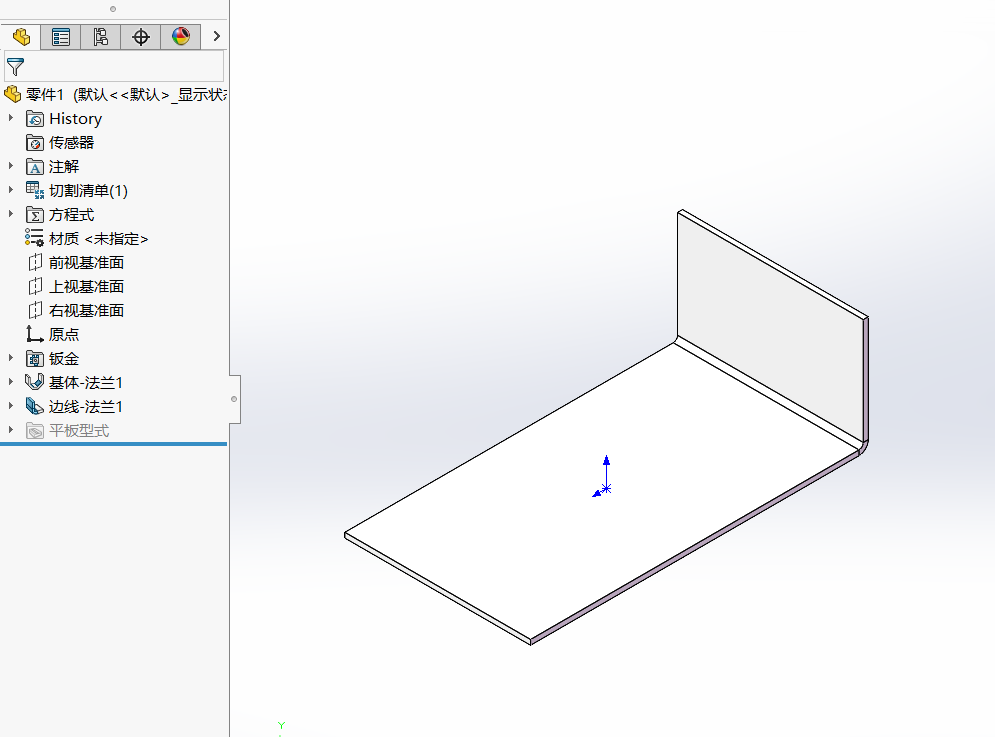

Step1 打开Solidworks使用零件模板简单绘制一个钣金零件。

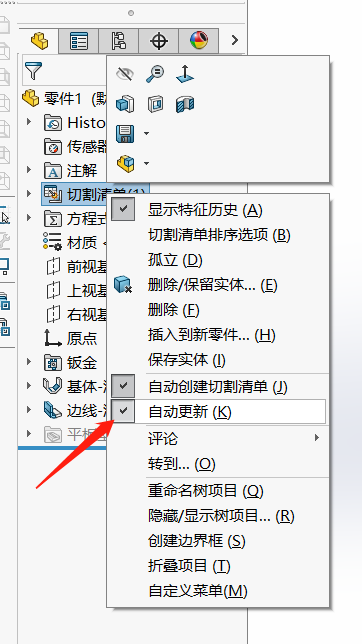

Step2 右键切割清单，勾选自动更新。

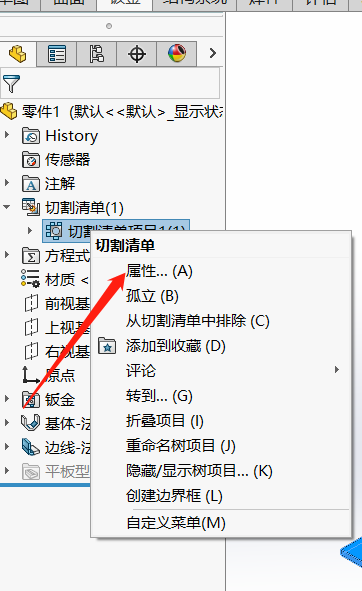

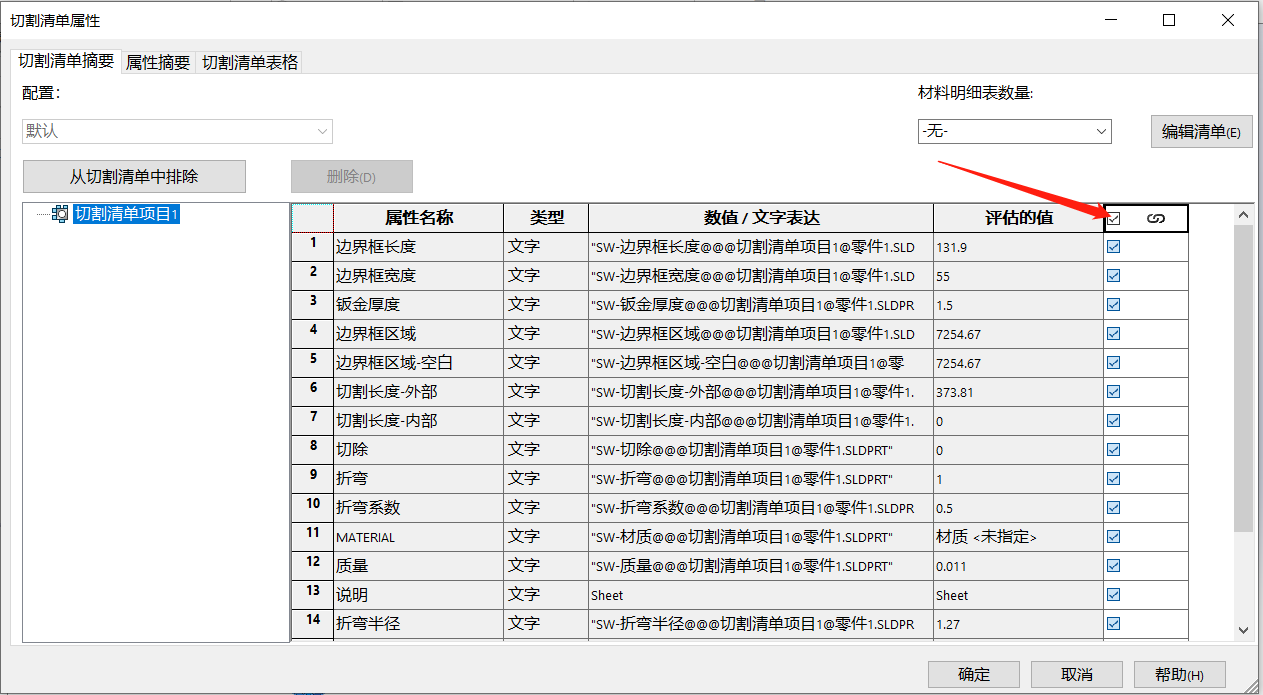

Step3 点击切割清单下拉箭头，右键切割清单项目1，点击切割清单属性。

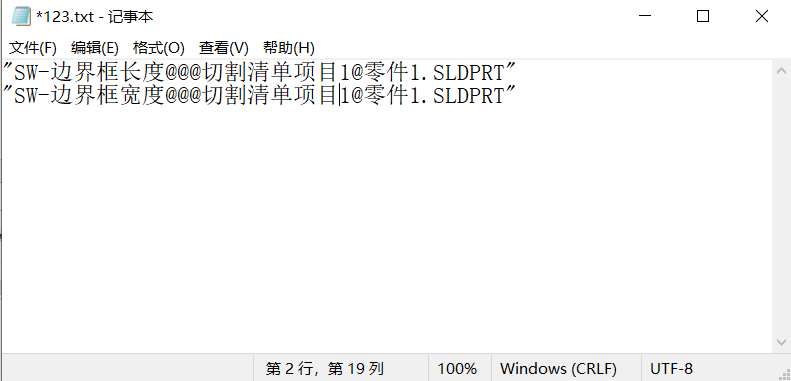

Step4 然后取消链接，复制出自己需要的切割清单属性，并将其黏贴到记事本上。（一定要完全复制哦！）
Step5 然后新建一个零件，将这两个属性添加到新零件的自定义属性中去。

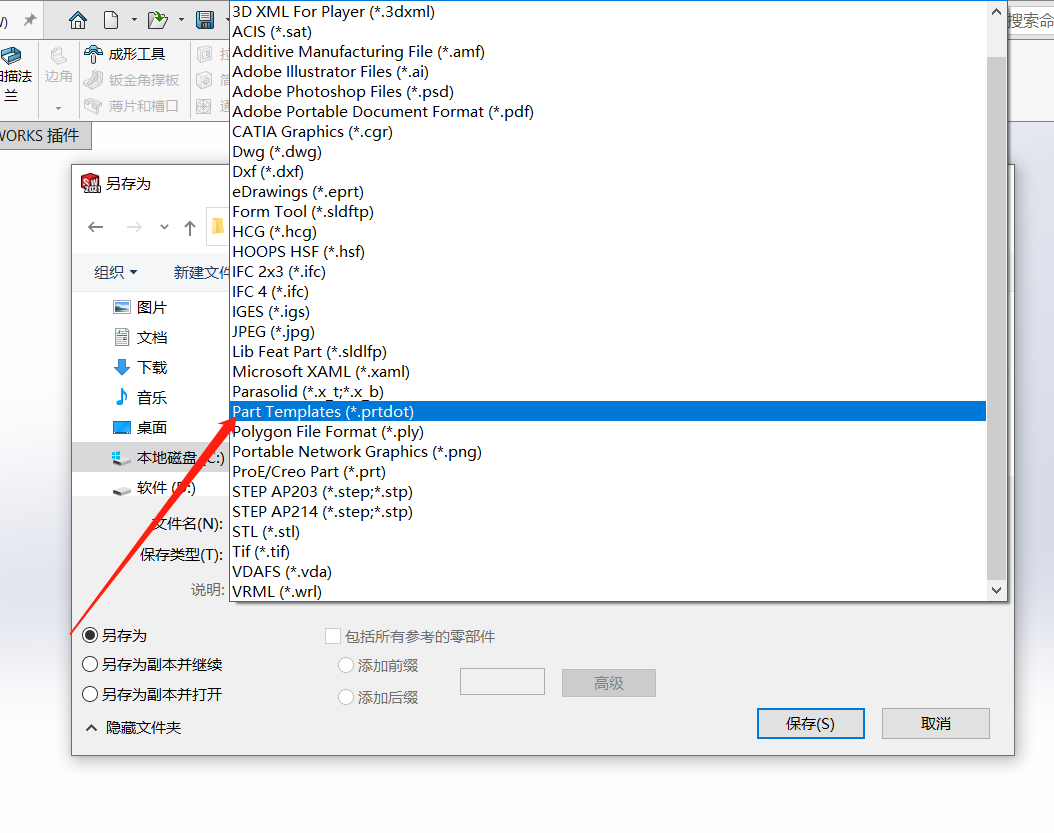

Step6 然后将新建零件的界面另存为零件模板，我们将其命名为钣金模板。
好了，这样一个引用了切割清单属性的零件模板就已经完成了，下面让我们测试一下。

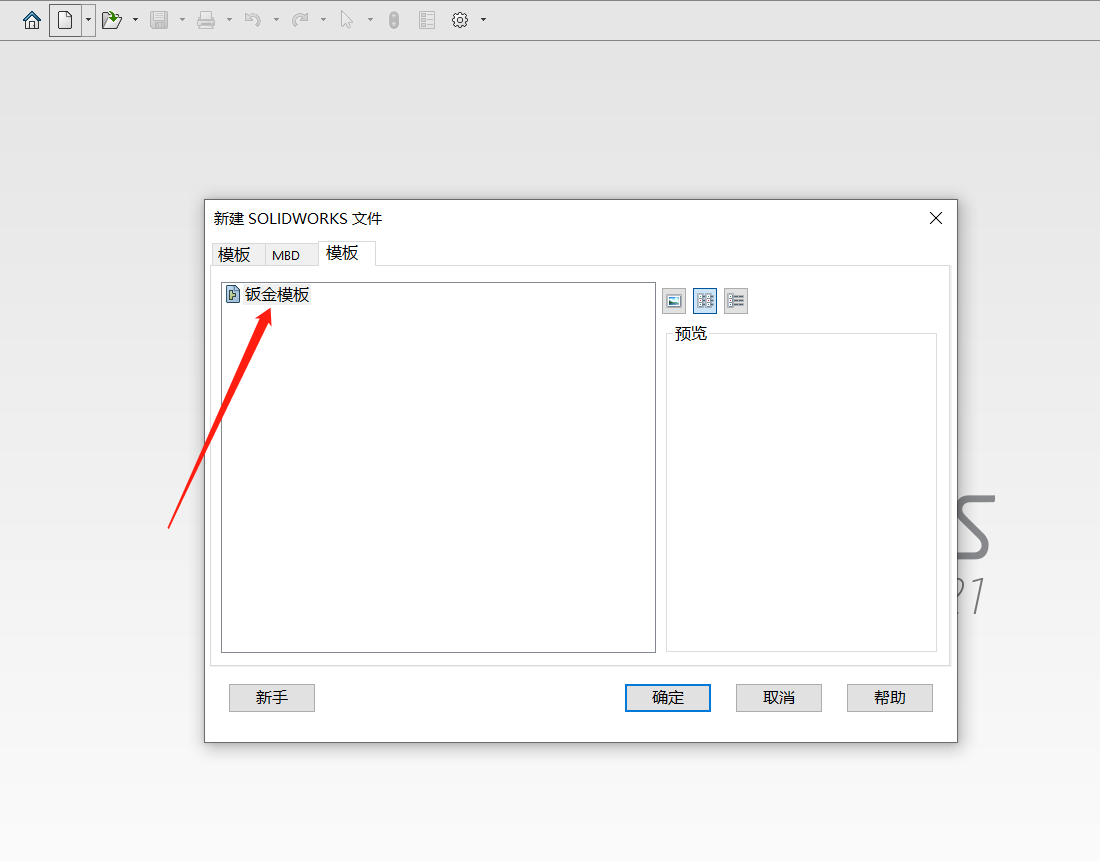

- 打开刚才完成的零件模板。

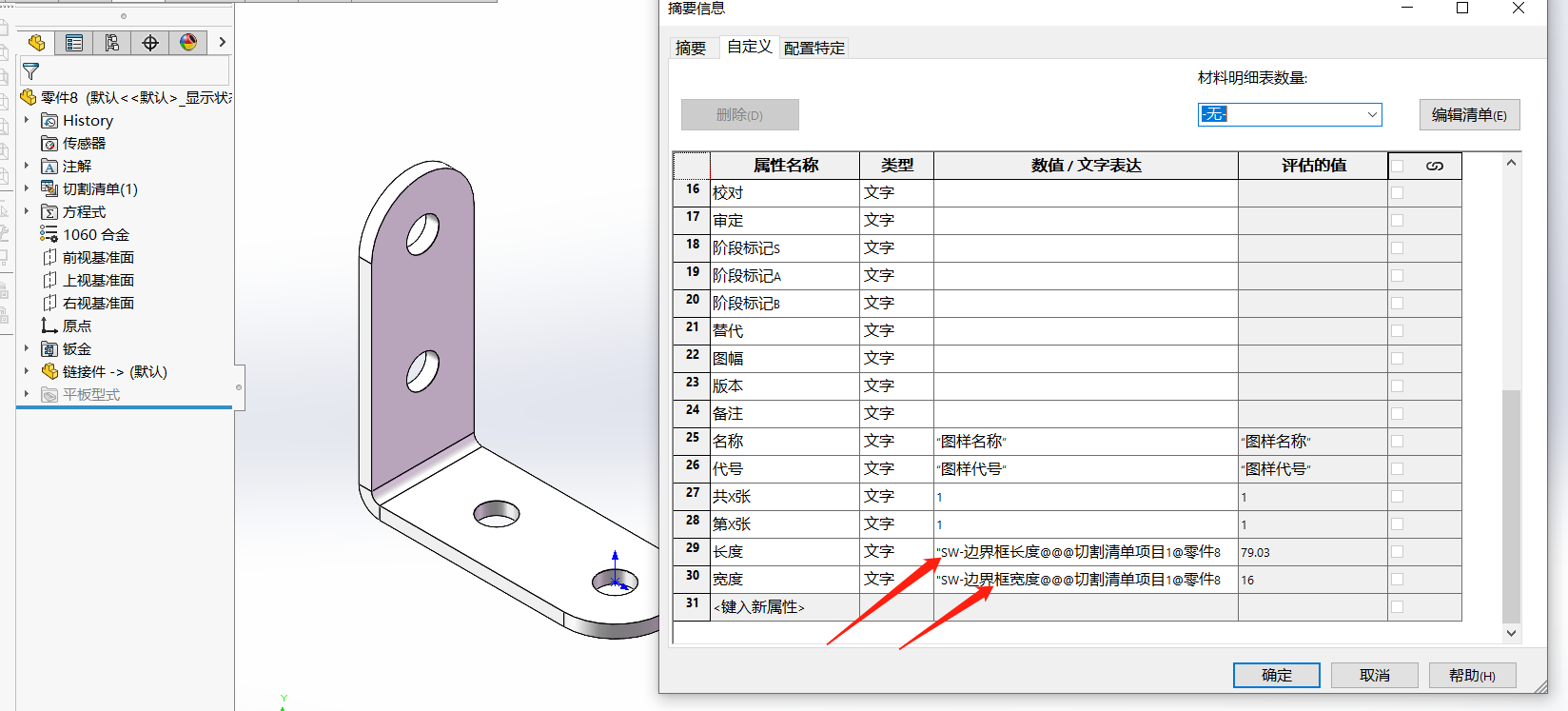

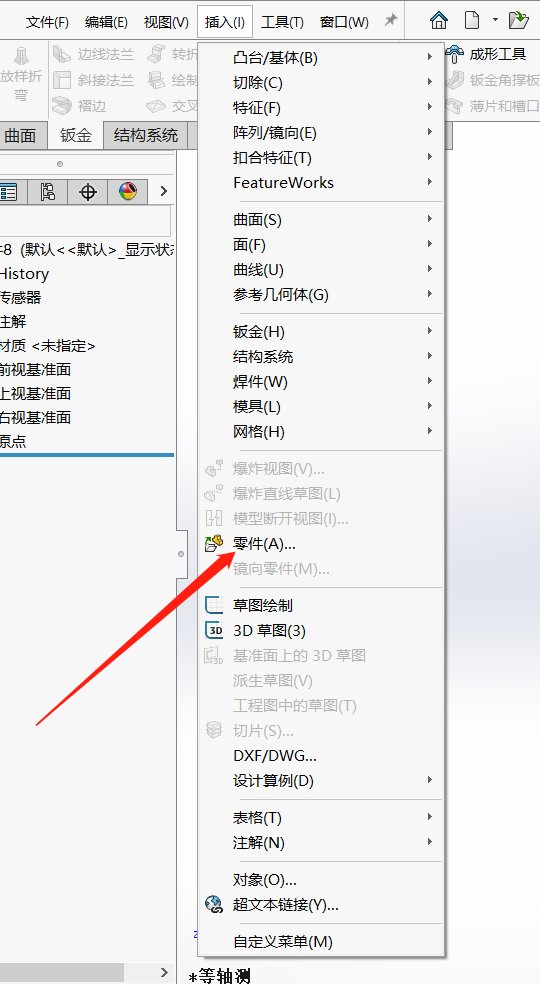

2.插入一个钣金零件，大家看切割清单的边界框长度和宽度属性就已经出来了。
