Mindfusion教程：WinForms中的负栏堆栈

Thia post将演示如何创建具有负值的水平堆叠条形图，我们将使用Charting for WinForms组件。

下载Mindfusion最新版本

Thia post将演示如何创建具有负值的水平堆叠条形图。我们将使用Charting for WinForms组件，最终图表如下所示：

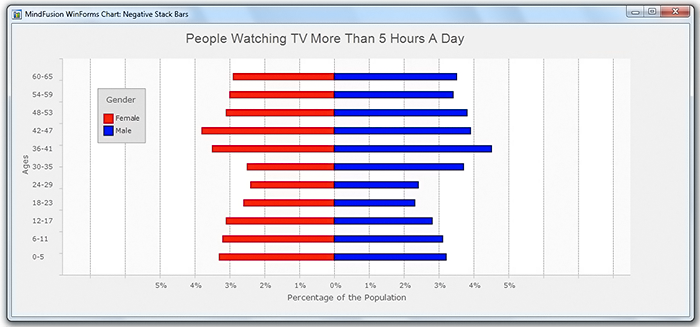

使用图表控件的WinForms中的负叠加条形图

一、数据

该图表将使用四个系列。前两个系列是你清楚看到的 – 红色和蓝色系列。我们用表示数据的随机值初始化两个数据数组：

var firstBarX = new List<double>(11);var secondBarX = new List<double>(11);Random r = new Random();    for(int i = 0; i < 11; i++)   {       firstBarX.Add(2.2 + r.NextDouble());       secondBarX.Add(2.4 + r.NextDouble());    }

我们需要一个列表，其数据值与第一个系列完全相同，但是为负数。它们将提供一个透明的初始系列，其条形将偏移第一个红色系列，与红色条的值应该是：

//generate data for the transparent seriesvar transparentBarX = new List<double>(firstBarX.Count);for (var i = 0; i < firstBarX.Count; i++)    transparentBarX.Add(0 - firstBarX[i]);

Y轴的数据非常简单。我们只需要一个包含1到12之间数字的列表：

//data for the Y-axisvar barY = new List<double>();for (int i = 1; i < 12; i++)barY.Add(i);

二、标签

我们将创建两个列表，其中包含我们将显示的标签 – 两个轴。Y轴的标签也将用作工具提示。我们只是初始化两个字符串列表：

//initialize labels for the X axisvar ageLabels = new List<string>() { "0-5", "6-11", "12-17", "18-23", "24-29", "30-35",   "36-41", "42-47", "48-53", "54-59", "60-65" };//initialize labels for the Y axis.var percentageLabels = new List<string> { "5%", "4%", "3%", "2%", "1%", "0%", "1%", "2%", "3%", "4%", "5%", };

在创建系列时，我们将在下一节中使用此标签列表。

三、系列

我们将使用Series2D类型的4个系列。此系列对其SupportedLabels属性很有用- 它允许我们指定系列的标签将用于什么。我们从透明系列开始。其标签将用于Y轴的自定义标签：

var seriesTransparent = new MindFusion.Charting.Series2D(transparentBarX, barY, ageLabels);seriesTransparent.SupportedLabels = MindFusion.Charting.LabelKinds.YAxisLabel;seriesTransparent.Title = "";

我们使用前一段中记住的负值来获取X数据。年龄标签是为轴提供数据的标签。 然后我们初始化图表数据的两个系列：

var seriesFirst = new MindFusion.Charting.Series2D(firstBarX, barY, ageLabels);seriesFirst.SupportedLabels = MindFusion.Charting.LabelKinds.ToolTip;seriesFirst.Title = "Female";var seriesSecond = new MindFusion.Charting.Series2D(secondBarX, barY, ageLabels);seriesSecond.SupportedLabels = MindFusion.Charting.LabelKinds.ToolTip;seriesSecond.Title = "Male";

我们创建的最后一个系列只是为X轴提供数据，我们将其SupportedLabels属性设置为MindFusion.Charting.LabelKinds.XAxisLabel。此系列的X数据对应于X标签的坐标，这就是为什么将数字从-5设置为5作为X数据的原因：

var firstParamList = new List<double>();      for (int i = -5; i < 6; i++) firstParamList.Add(i);

Y数据可以全为零，无论如何我们都不会使用它们。

var secondParamList = new List<double>();    for (int i = 0; i < 12; i++)secondParamList.Add(0);

我们以这种方式创建系列：

//the purpose of this series is to only supply the Xaxis labels, it is transparent.var seriesThird = new MindFusion.Charting.Series2D(firstParamList, secondParamList, percentageLabels);          seriesThird.SupportedLabels = MindFusion.Charting.LabelKinds.XAxisLabel;seriesThird.Title = "";

创建完所有系列后，应将它们添加到BarChart的Series集合中：

barChart.Series = new ObservableCollection<Series>{ seriesTransparent, seriesFirst, seriesSecond, seriesThird };

四、轴和 格

如果我们想要显示 格并且 格与轴整齐对齐，我们需要修复X轴的划分。我们将最小值设置为-6，间隔1和最大值设置为6：

barChart.XAxis.Interval = 1;barChart.XAxis.MinValue = -6;barChart.XAxis.MaxValue = 6;

我们将使用另外三个属性来隐藏两个轴上的间隔标签，在它们上显示刻度并为每个轴设置标题：

barChart.XAxis.Title = "Percentage of the Population";barChart.YAxis.Title = "Ages";barChart.ShowYCoordinates = false;barChart.ShowXCoordinates = false;barChart.ShowXTicks = true;barChart.ShowYTicks = true;

最后，我们必须设置 格并指定条形是水平的：

barChart.GridType = GridType.Vertical;barChart.HorizontalBars = true;

五、Styles

通过Plot 的SeriesSyle属性完成图表的样式设置。您可以为其分配不同的系列类型，您可以在文档中的ISeriesStyle界面页面上查看列表：

barChart.Plot.SeriesStyle = new PerSeriesStyle(){Strokes = new List<MindFusion.Drawing.Brush> {firstBrush, new SolidBrush(Color.FromArgb(179, 0, 0)),                new SolidBrush(Color.FromArgb(0, 0, 102)), firstBrush},StrokeThicknesses = new List<double> { 0,2,2,0},Fills = new List<MindFusion.Drawing.Brush>(){firstBrush, secondBrush, thirdBrush, firstBrush}};

此样式表示其集合中的每个画笔将用于图表中的一个系列。我们为它分配了4个画笔和4个笔画。第一个刷子是透明的，第二个是红色的，另一个是蓝色的，最后一个是黑色的 – 无论如何我们都不会用它画画。

图表的Theme属性包含许多用于自定义外观的选项。以下是其中一些：

barChart.Theme.LegendBorderStrokeThickness = 1;barChart.Theme.LegendBorderStroke = new SolidBrush(Color.Black);barChart.Theme.GridColor2 = Color.White;barChart.Theme.GridColor1 = Color.FromArgb(250, 250, 250);barChart.Theme.GridLineColor = Color.FromArgb(153, 153, 153);barChart.Theme.PlotBackground = new SolidBrush(Color.FloralWhite);.....................

下载下载CS样本中的负堆栈条形图
