【SOLIDWORKS技巧】 BOM快捷生成（三）：自动出BOM表格

SOLIDWORKS材料明细表（BOM表）功能比较强大，可直接在工程图内生成材料明细表，并且自动填写表格的内容，包括序 、代 、名称、数量、材料、重量、备注等信息（如下图），并且可以根据零件序 顺序自动调整表格内的上下顺序。

SOLIDWORKS材料明细表（BOM表）功能比较强大，可直接在工程图内生成材料明细表，并且自动填写表格的内容，包括序 、代 、名称、数量、材料、重量、备注等信息（如下图），并且可以根据零件序 顺序自动调整表格内的上下顺序。

生成材料明细表的方法如下：

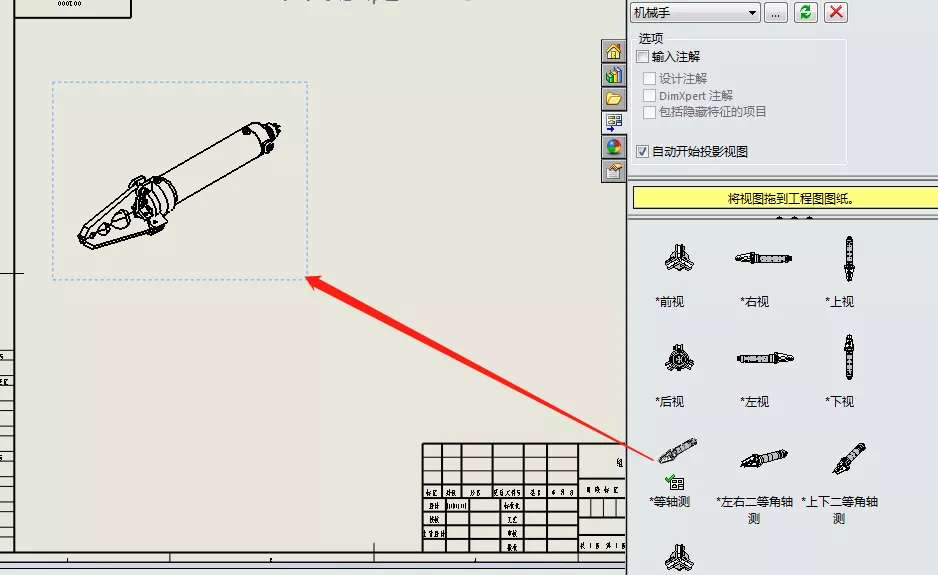

1、通过视图调色板（或者模型视图命令）添加装配体视图到工程图视图上，如下图：

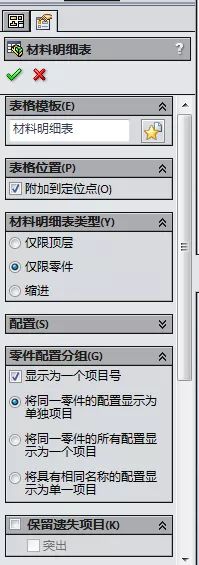

2、点击【注解】标签==》【表格】==》【材料明细表】命令，点击上步添加的视图，在左侧属性窗口上，做如下设置：

• 选择材料明细表表格模版；
• 在“表格位置”选中【附加到定位点】；
• 在“材料明细表类型”选中【仅限零件】；
• 在“配置”，默认设置；
• 在“零件配置分组”选中【显示为一个项目 】，【将同一零件的配置显示为单独项目】；
• 在“项目 ”起始于【1】，增量【1】；
• 其他默认设置。
• 点击确定；

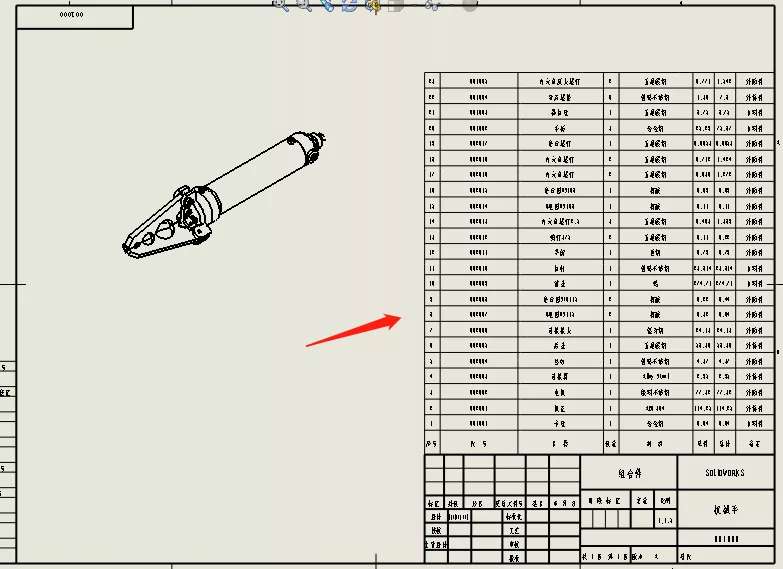

3、在标题栏上方就会自动添加材料明细表，如下图所示：

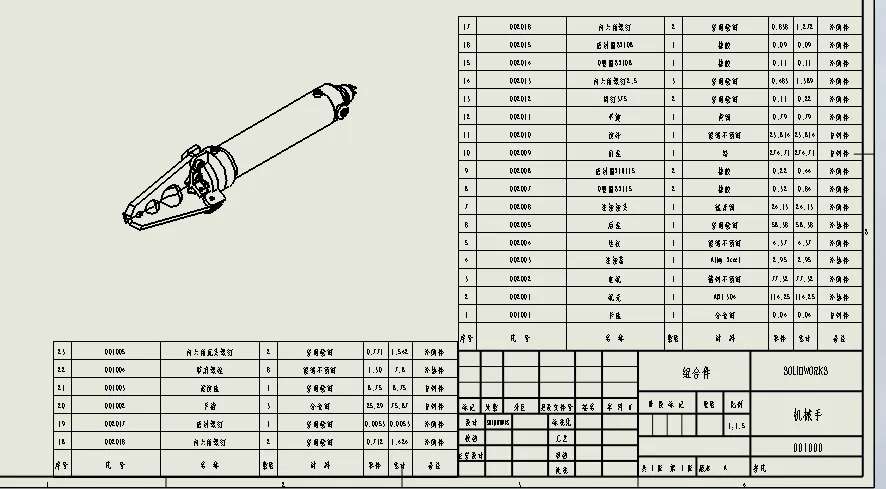

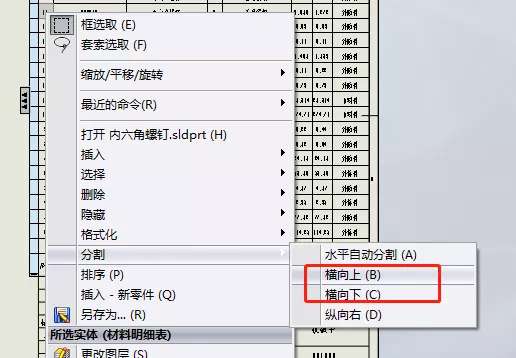

4、如果材料明细表超过图幅，可以将材料明细表分割成多个，方法是在要分割的位置右键，选择【分割】==》【横向下】或者【横向下】，如下图：

然后将分割得到的表格，移动到合适的位置即可，如下图所示。

如果想取消分割表格，在表格上右键，选择【合并表格】即可，材料明细表添加完毕，SOLIDWORKS的材料明细表功能是不是很方便呢/span>
