Spatial v2021 1.0正式发布，实现了自动测量规划、过程自动化，并扩展了对基于格的数据的支持

Spatial于今年十一月上旬宣布V2021 1.0正式发布。V2021 1.0版可实现自动测量计划，过程自动化并扩展对基于格的数据的支持。

Spatial于今年十一月上旬宣布V2021 1.0正式发布。V2021 1.0版可实现自动测量计划，过程自动化并扩展对基于格的数据的支持。

更新要点：

通过3D InterOp的CAD PMI导入功能实现自动测量规划
通过3D InterOp的STEP AP 242图形PMI导出功能增强MBD审阅
进一步实现对大型模型的快速审查
利用CGM的特征识别技术实现过程自动化
使用CGM的自动和交互式工具构建强大的CAD简化工作流程
无论质量如何，都可借助CGM Polyhedra增强对基于格的数据的支持
3D ACIS Modeler：为全球领先的3D建模公司提供应对工业挑战的解决方案
V2021 1.0的其他亮点

利用3D InterOp的CAD PMI导入功能实现自动测量规划

易于使用，市场领先的计量软件可实现测量规划，而无需繁琐而过时的测量编程。使用Spatial的3D InterOp，构建计量软件，该软件可以通过将3D CAD模型中的PMI（产品制造信息）导入软件来自动生成测量计划并保留设计意图。

Spatial v2021 1.0正式发布，实现了自动测量规划、过程自动化，并扩展了对基于格的数据的支持

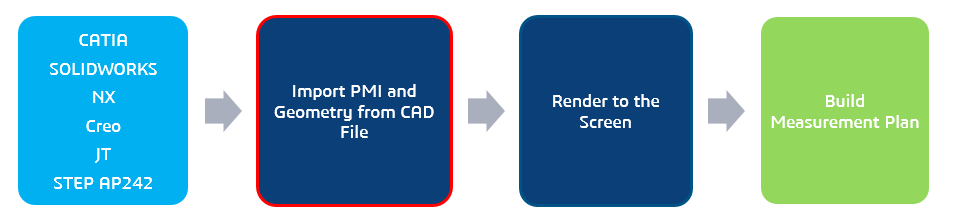

3D InterOp可以导入语义 PMI（机器可读）和图形 PMI（人类可读），以及视图，捕获和到3D几何的链接。

利用3D InterOp，您的CMM / Metrology应用程序用户可以：

使用交叉突出显示（图形PMI）以3D形式查看PMI和关联的几何对象。通过激活CAD文件的“视图和捕获”来减少屏幕上的混乱。
在应用程序本身中查询这些PMI的值和公差，以构建进一步的自动化（语义PMI）。
自动为子集或所有导入的PMI对象生成测量计划。
避免与重新输入PMI值相关的人为错误。
利用3D InterOp的CAD关联性，在上游更新CAD模型时自动更新测量计划。

此外，此类CMM / Metrology应用程序的开发人员在使用3D InterOp v / s构建自己的CAD导入解决方案时，省去了支持常规CAD版本更新的负担。

在2021版1.0中，3D InterOp支持用于STEP AP 242和JT的PMI功能。这是对CATIA，NX，Creo和SOLIDWORKS CAD格式的PMI的现有支持的补充。

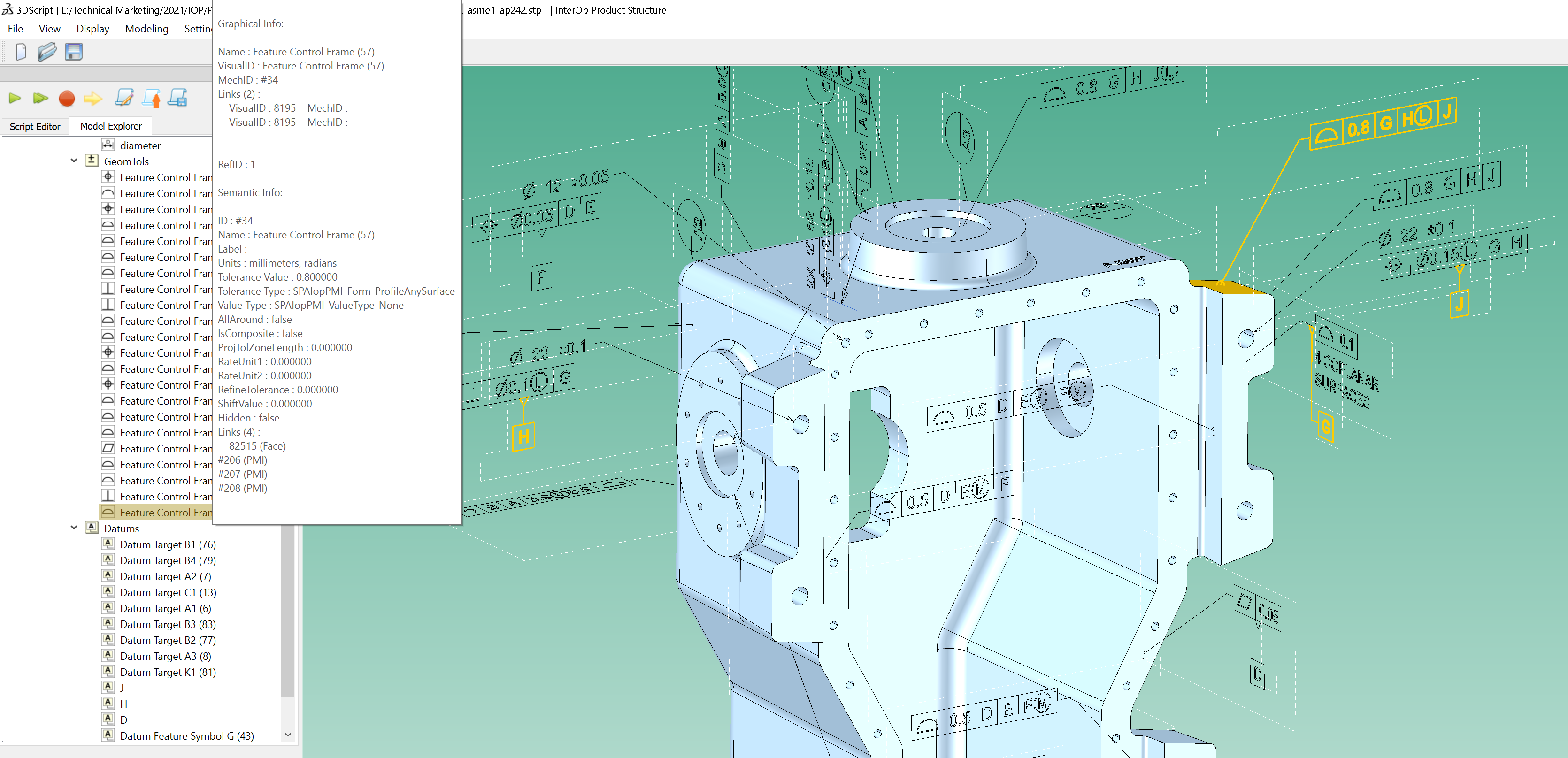

使用3D InterOp导入的NIST STEP AP 242模型

通过3D InterOp的STEP AP242图形PMI导出功能增强MBD审阅

通过允许客户导出带有轻量级、可查看的PMI注释的STEP AP242模型，使其达到MBE成熟度指数4级。

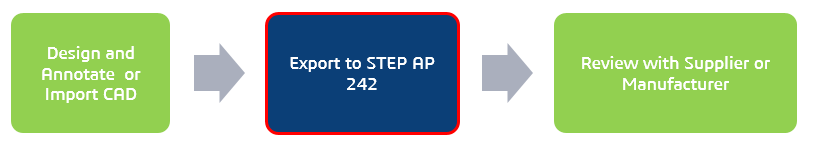

使用3D InterOp，您的工程应用程序可以将链接到带有预定义视图的3D几何图形的图形PMI导出到STEP AP 242文件。这允许设计师与制造工程师或供应商之间进行协作。他们可以同时开发产品的设计和制造方法。

使用您的应用程序的设计人员可以将带有PMI的CAD模型导出到STEP AP 242，从而在保护对等端IP的同时为对等端提供明确的尺寸，公差和制造注释。然后，可以将该STEP模型用于与团队成员（例如过程工程，质量控制或制造）进行后续的针对制造的设计审查，以提供有关生产问题的早期反馈或预期有关设计零件的生产要求。

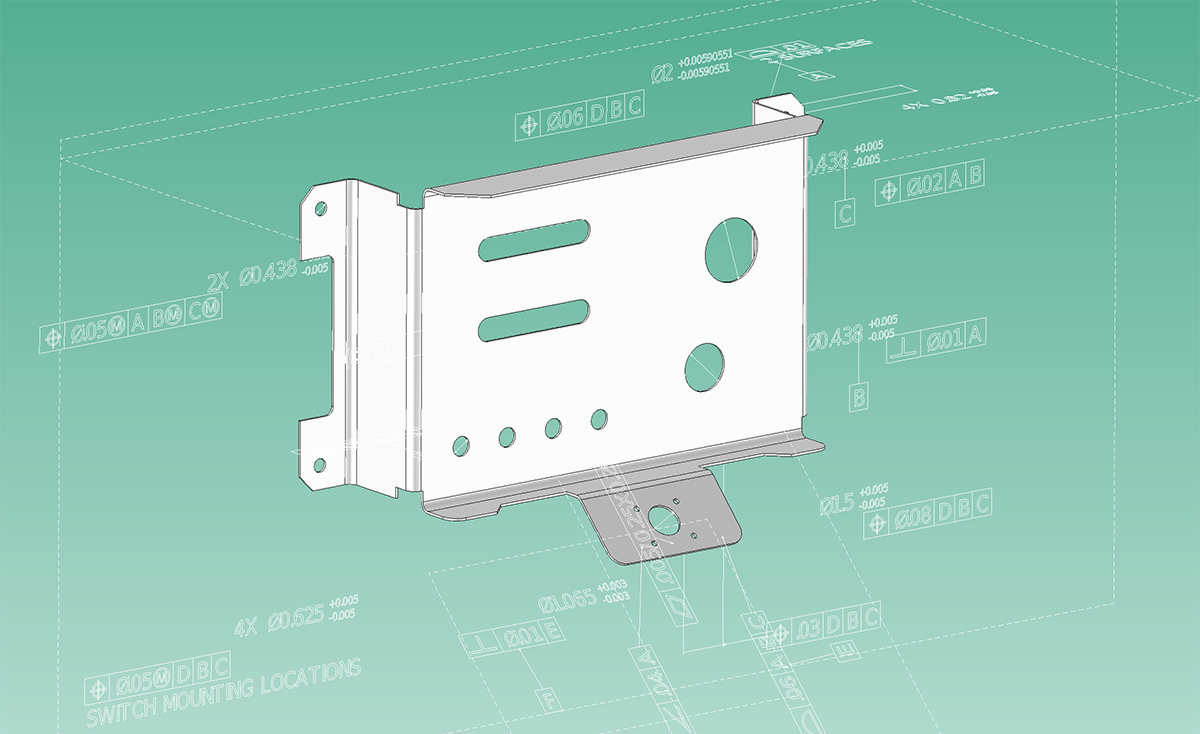

具有PMI的STEP AP 242模型，使用3D InterOp编写/导出

进一步实现大型模型的快速审查

选择性导入以获得最佳性能

3D InterOp的选择性导入功能使您可以优化数据准备应用程序，以处理大型CAD模型。

在上一个版本中，我们对CATIA和SOLIDWORKS导入进行了相当大的改进。

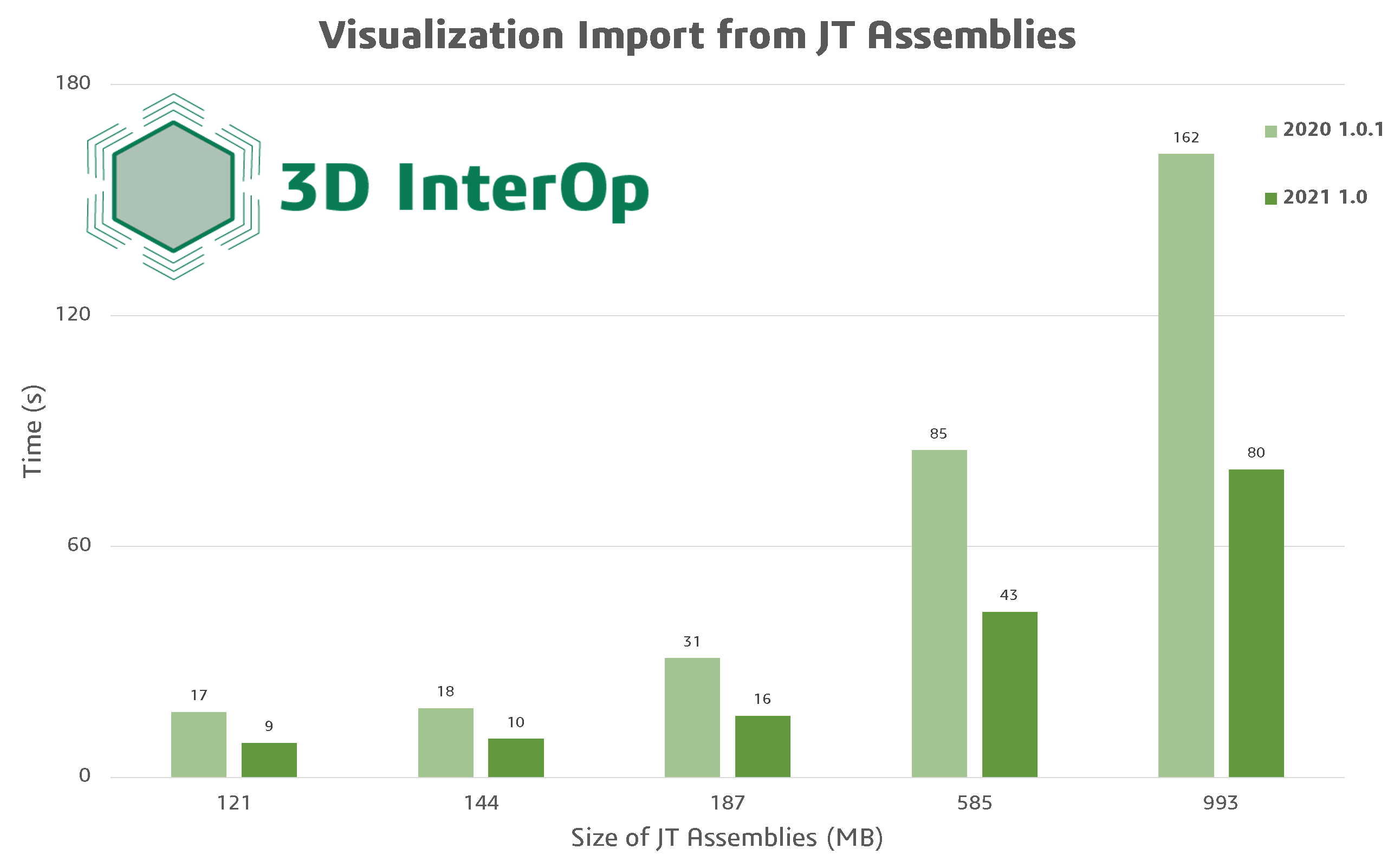

对于大型模型，此版本将JT可视化导入性能提高了2倍。

您的应用程序可以仅从导入大型CAD模型的可视化所需的数据开始，而最新改进通常需要几秒钟或几分钟的时间（有关更多详细信息，请参见下文），而对于完整的B-rep导入则需要更长的时间。这意味着您的用户将大型模型上传到您的应用程序后，便可以立即开始对其进行审阅。

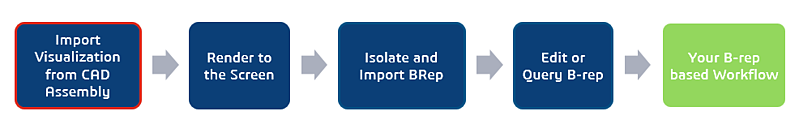

当您的用户查看模型时，您的应用程序可以开始在后台加载确切的B-rep数据。它还可以使您的用户隔离大型装配中的几个零件，并有选择地导入确切的B-rep，并继续工作流程而无需重新启动过程。

利用CGM的功能识别实现过程自动化

制造业的新功能类型

CGM Modeler的本机特征识别功能增加了对倒角识别的新支持，并改进了圆角垫，口袋和插槽的鲁棒性。大多数为加工而设计的3D CAD模型都具有倒角和圆角，在Release 2021 1.0中，您可以使用已识别的功能来：

分析制造时间和成本的模型。
通过在零件功能不需要时倒角或倒角来简化零件。
无需访问功能树即可解决可制造性问题；例如：移除并重新应用倒角，以符合本机（CATIA，SOLIDWORKS等）CAD以及标准CAD（IGES，STEP）模型上的标准CAM工具尺寸。还支持在本机CAD中导入数据，以进行这种识别和解密。

此版本还支持钣金切口识别。

倒角链（左）；钣金切口（右）；型由SOLIDWORKS提供。

使用CGM的自动和交互式工具构建强大的CAD简化工作流程

特征识别和特征消除鲁棒性的改进

在CAD和CAM应用中，当孔等特征比标准配置（如钻孔、对孔和对沉孔）更复杂时，大多数特征识别都会失败。在2021 1.0版中，CGM Modeler的本机特征识别功能可以使用几何属性识别和删除复杂的、相互作用的或非标准的孔。此外，CGM Modeler的击败可以处理交互式工作流程，以删除组合特征。。

例如：将具有复杂的孔的零件进行仿真时，具有187,758个以上的三角形。除去孔进行体积分析后，它只有38,570个三角形。
