如何在SOLIDWORKS中创建库特征？

在设计的过程中可能会重复使用一组相同的特征来生成几何图形。为了加快制图速度，我们把这些特征做成库特征文件，在用到这些特征的时候，只需插入库特征文件即可完成特征的创建。

在设计的过程中可能会重复使用一组相同的特征来生成几何图形。为了加快制图速度，我们把这些特征做成库特征文件，在用到这些特征的时候，只需插入库特征文件即可完成特征的创建。

如何在SOLIDWORKS中创建库特征/span>

在下面的示例中，我们有一个带有倒角的简单插座。我们将使用此模型来生成我们的库特征。这套功能总共包括3个外部参考：

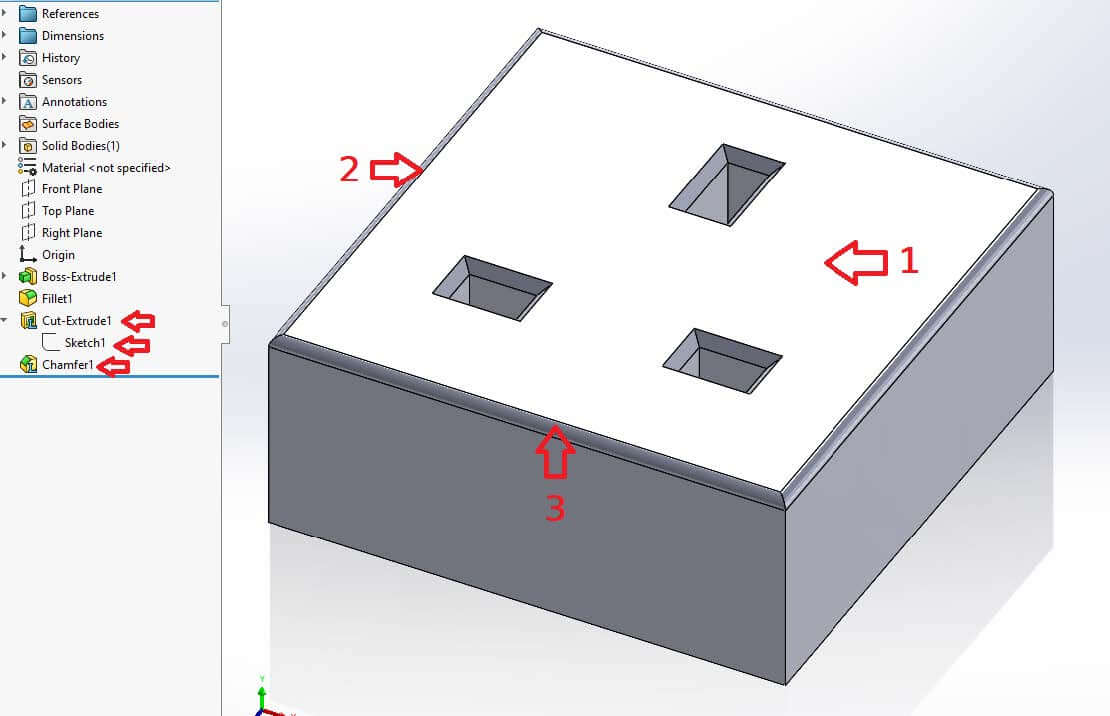

• 块的顶面用于剪切拉伸草图和倒角命令。
• 水平放置的左边缘。
• 垂直放置的下边缘。

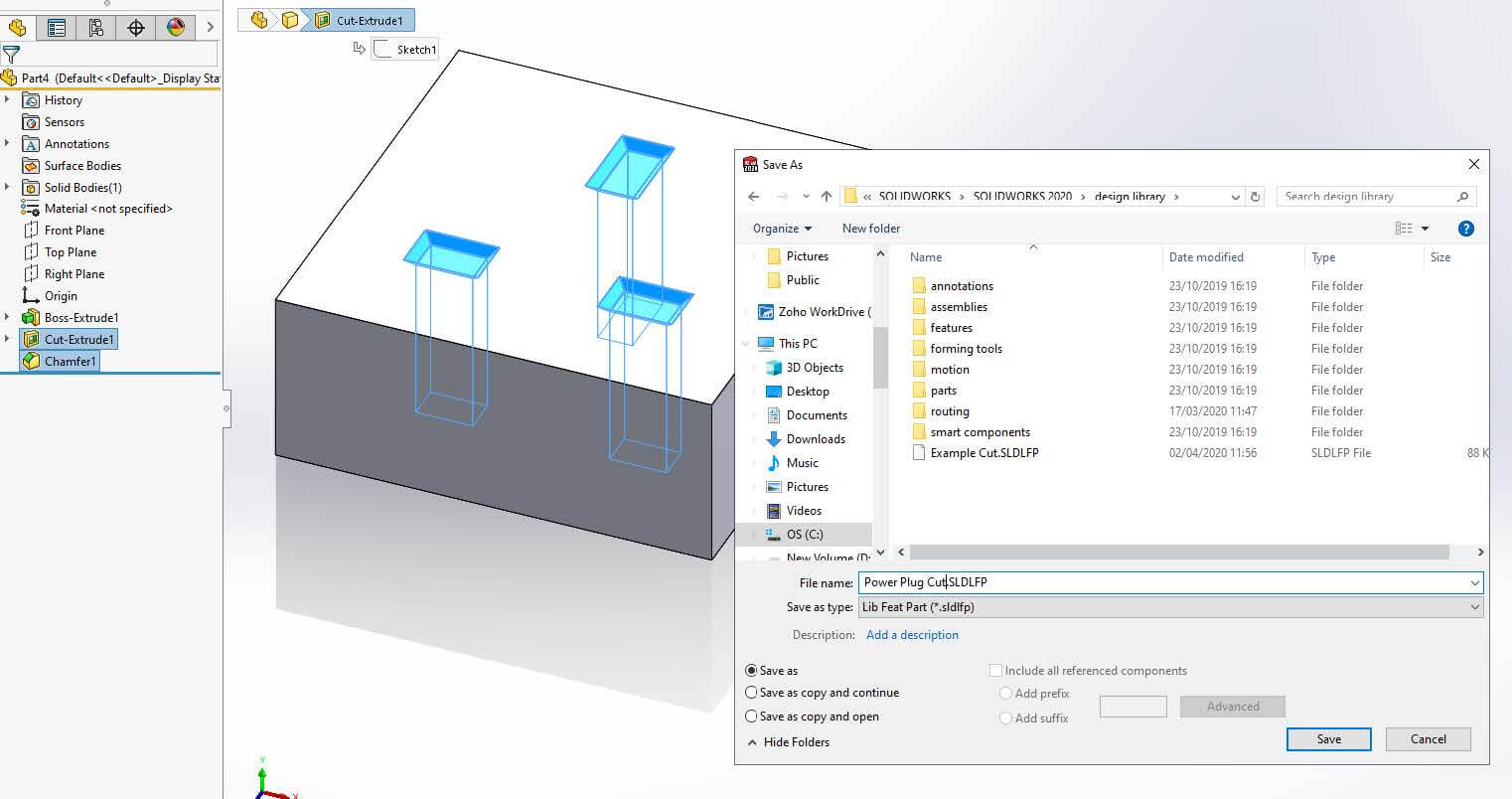

在树中选择它们之后，我们可以转到“ 文件”菜单>“另存为”。然后选择另存为“ Lib Feat Part”类型。

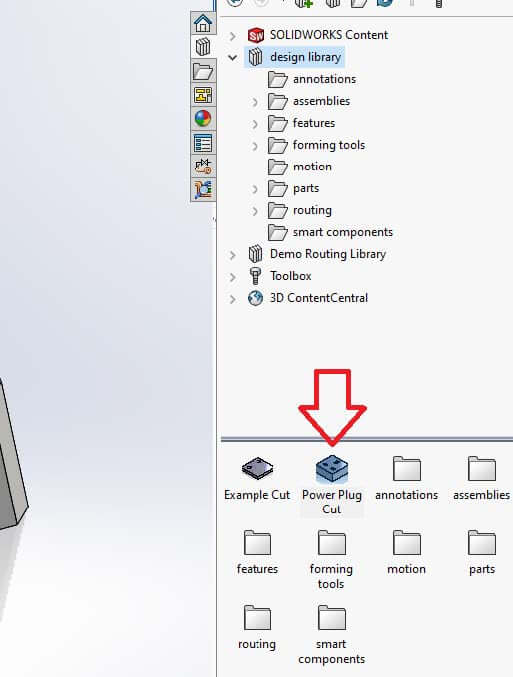

接下来，打开设计库，可以看到我们刚刚创建的已保存的库特征。

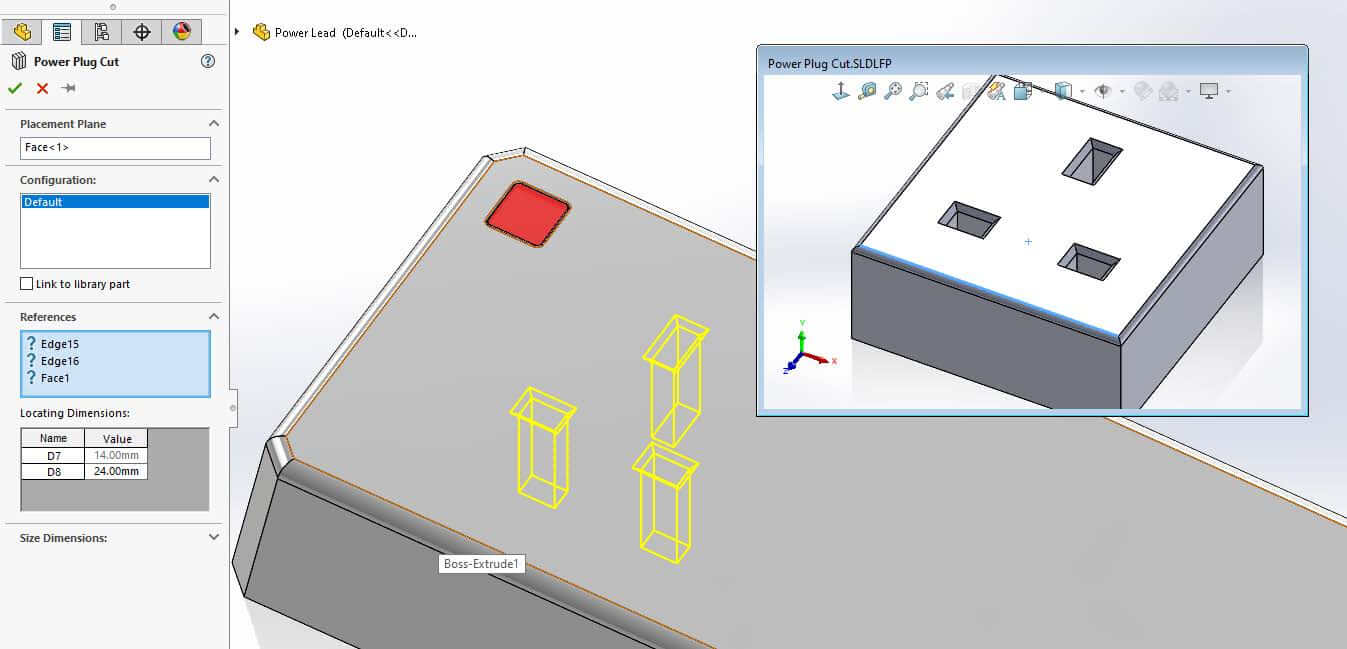

如果现在将其拖放到新设计上，SOLIDWORKS会要求我们提供外部参考来定位零件。一旦指定，我们就可以成功添加库功能。

找到尺寸并将辅助配置添加到我们的库功能

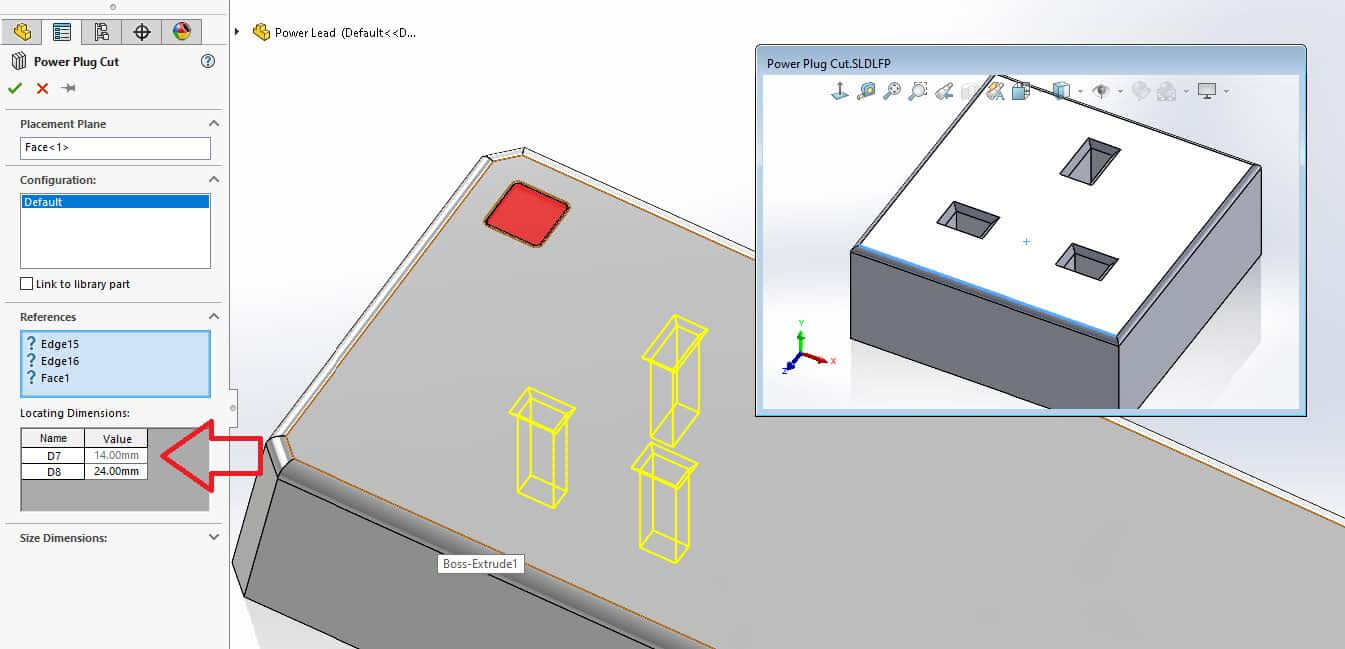

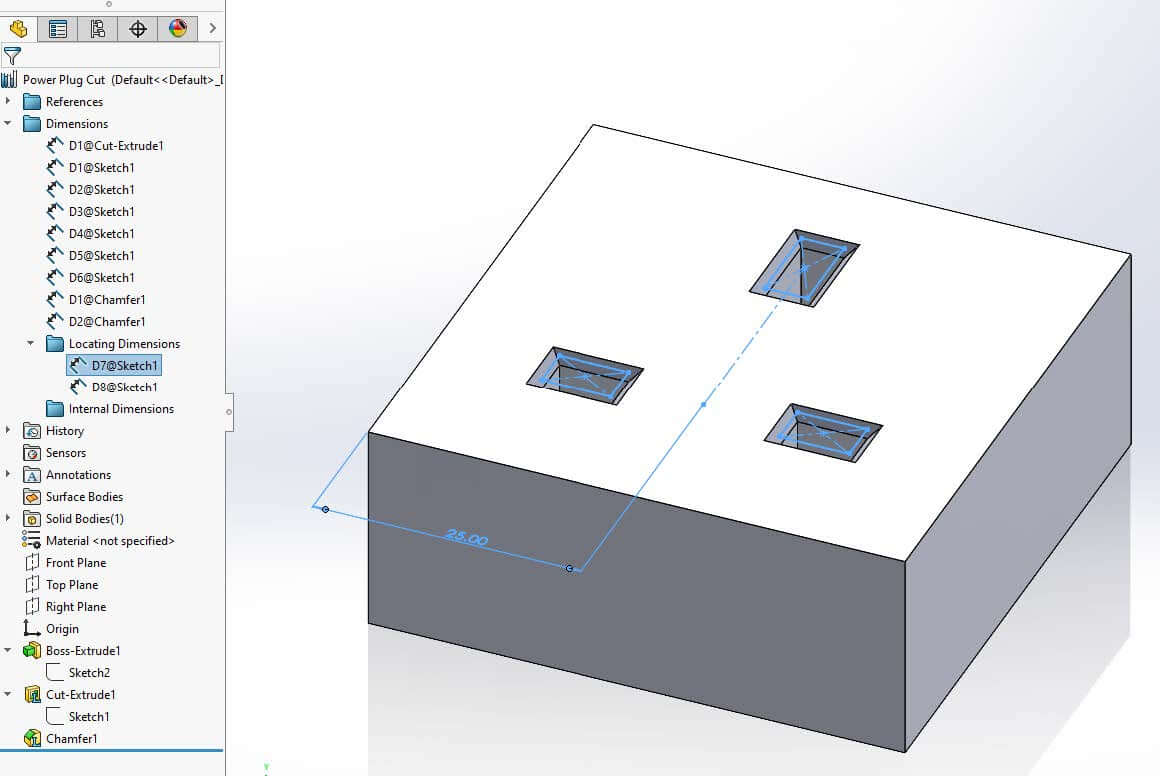

打开设计库，找到“库特征”并右键单击开库特征零件。加载后，我们就可以在左侧的设计树中的“定位尺寸”文件夹下配置定位尺寸。接下来，选择定位插头的两个维度并将它们拖到这个文件夹中。

在配置选项卡上，我们将添加另一个名为“半倒角”的配置，并将此配置中的倒角设置为默认大小的一半。

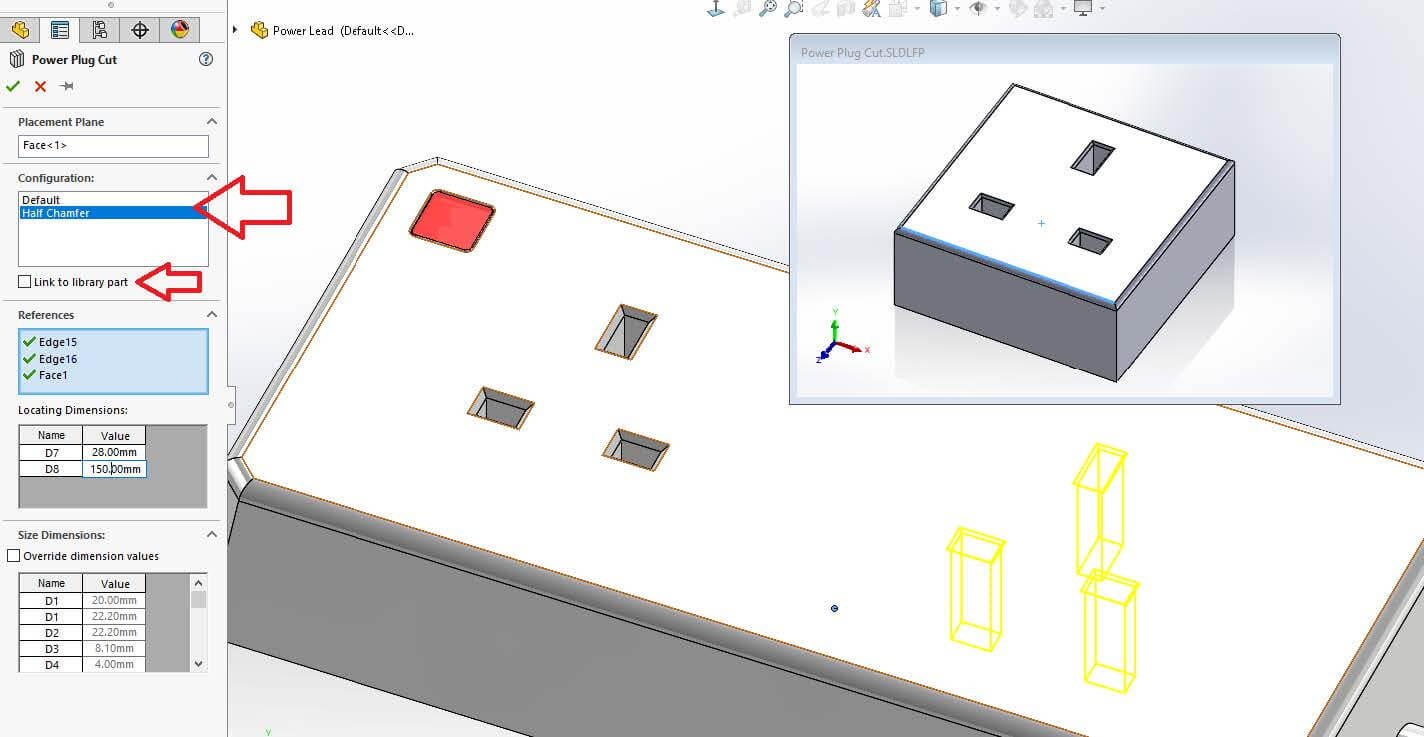

当“库功能”部分中有多个配置时，我们可以选择要添加的配置。

现在，我们保存并关闭此库功能部件，然后再次将其插入到我们的设计中。如您所见，您现在可以选择配置并修改配置属性中的定位尺寸。一旦我们对位置和配置感到满意，就可以选择是否要维护到库功能的链接。如果这样做，您将能够更新我们的库零件，任何后续更改都将贯穿到我们的设计中。

注意：链接确实很有用，但是在修改任何库部件之前，您应始终考虑更改范围。

我们的SOLIDWORKS库功能已完成！

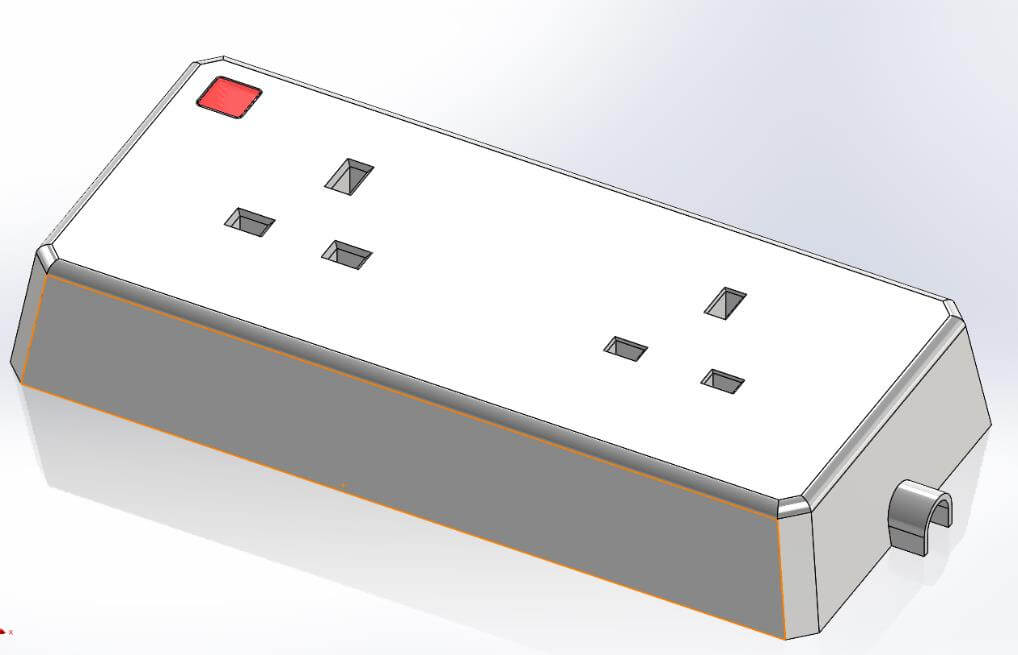

这是一个完成的示例，其中两个库功能立即添加到了我们的电源扩展线中！
