Panton Chair 是历史上第一把一体化、注塑成型的塑料椅，摒弃了椅子必须有四条腿的想法，它外观时尚大方，有种流畅大气的曲线美，其舒适典雅，符合人体的身材，潘顿椅色彩也十分艳丽，具有强烈的雕塑感，至今享有盛誉，被世界许多博物馆收藏。那么我们如何使用Solidworks进行潘顿椅的建模呢？
Panton Chair 是历史上第一把一体化、注塑成型的塑料椅，摒弃了椅子必须有四条腿的想法，它外观时尚大方，有种流畅大气的曲线美，其舒适典雅，符合人体的身材，潘顿椅色彩也十分艳丽，具有强烈的雕塑感，至今享有盛誉，被世界许多博物馆收藏。那么我们如何使用Solidworks进行潘顿椅的建模呢/span>
视频教程
↓ ↓ ↓ 点击下方视频了解操作详情 ↓ ↓ ↓
图文教程

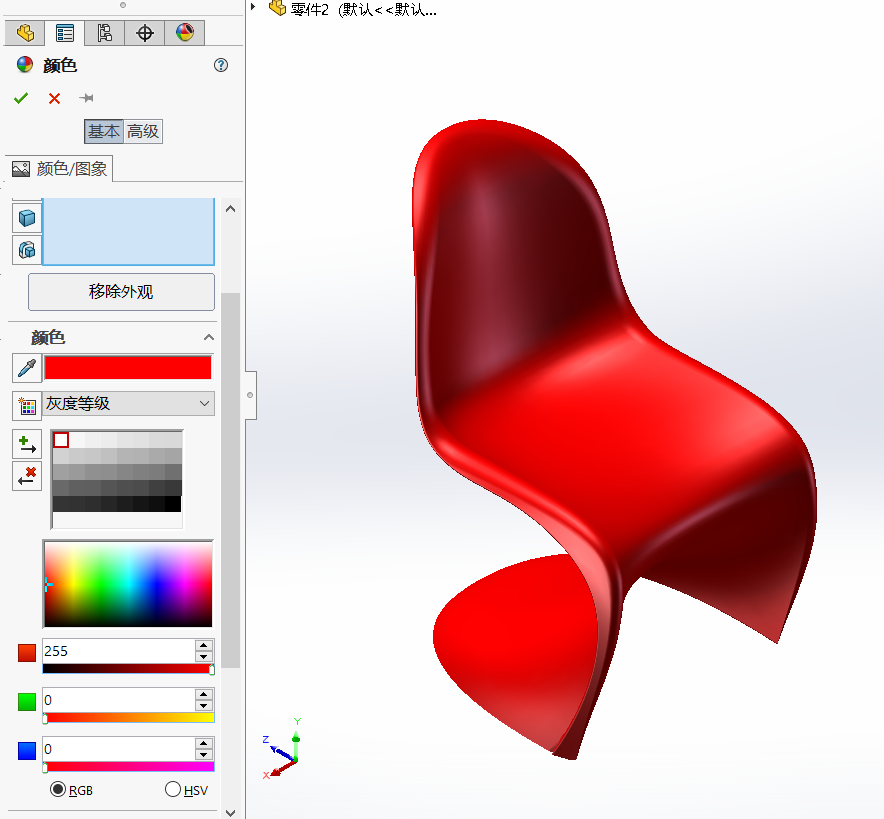

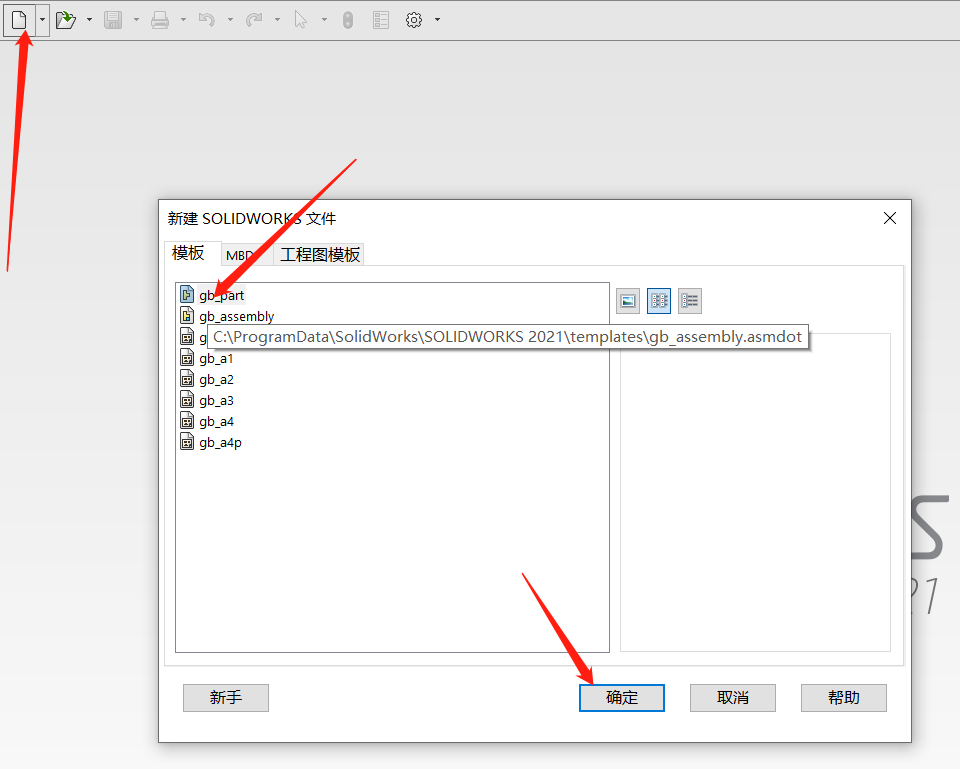

1、打开Solidworks软件新建一个零件。

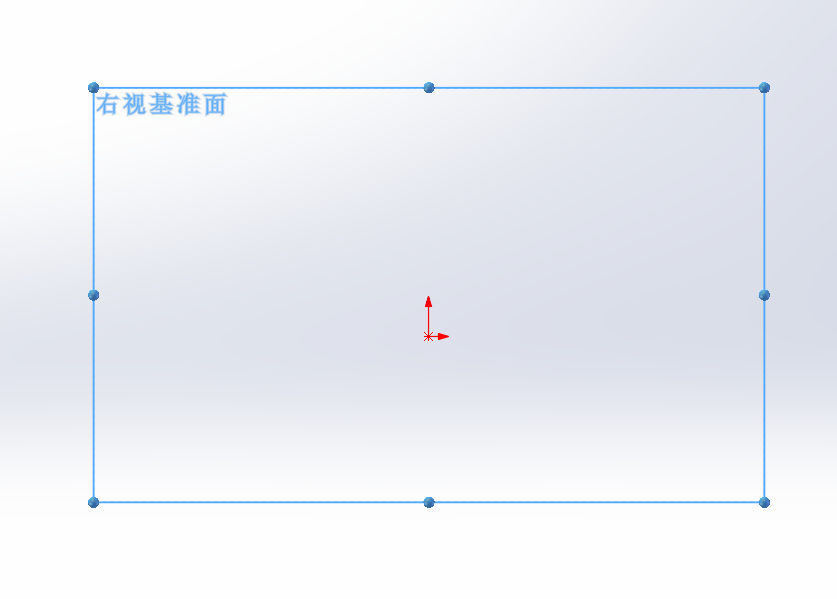

2、激活右视基准面，在右视基准面绘制草图。

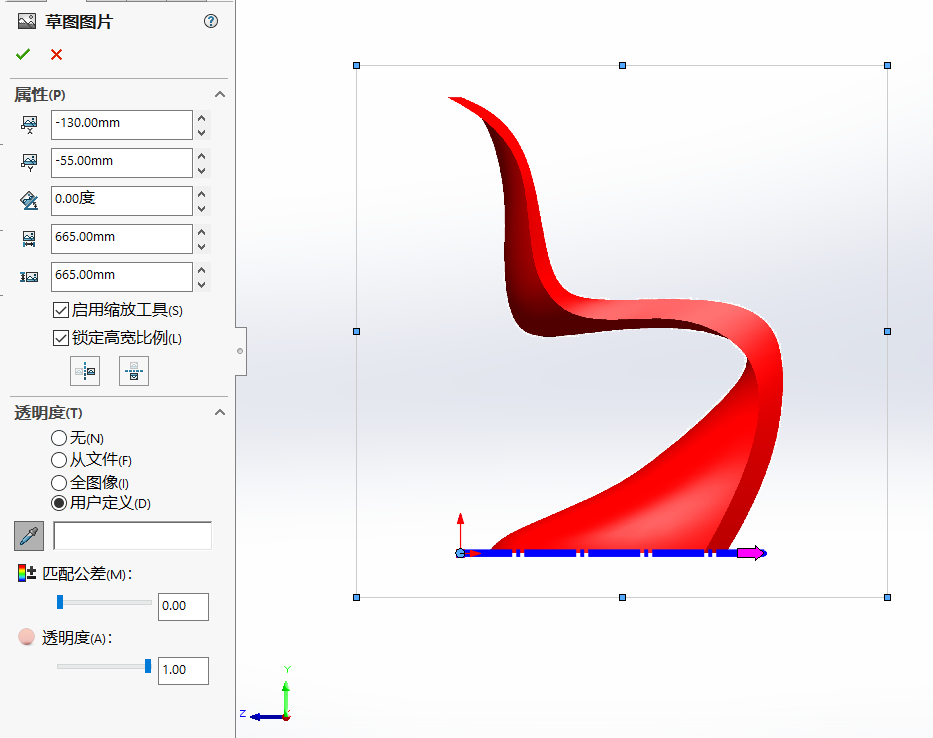

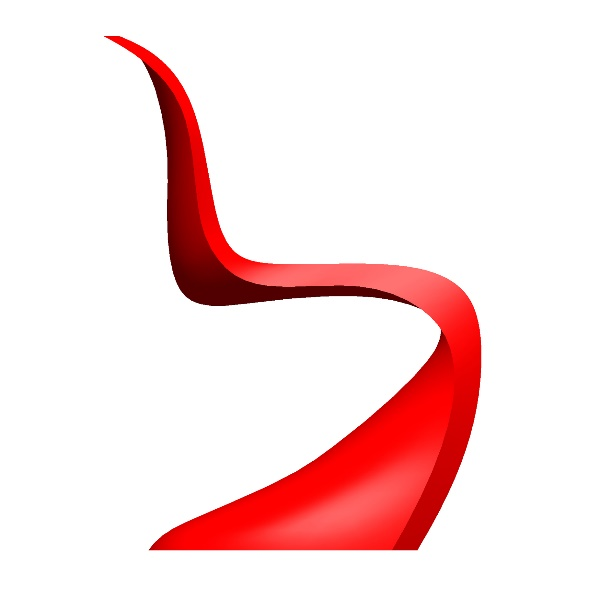

3、点击工具>草图工具>草图图片，插入潘顿椅侧面图片，侧视图片附上。
4、调整图片的大小和位置，并用用户定义去除图片背景。

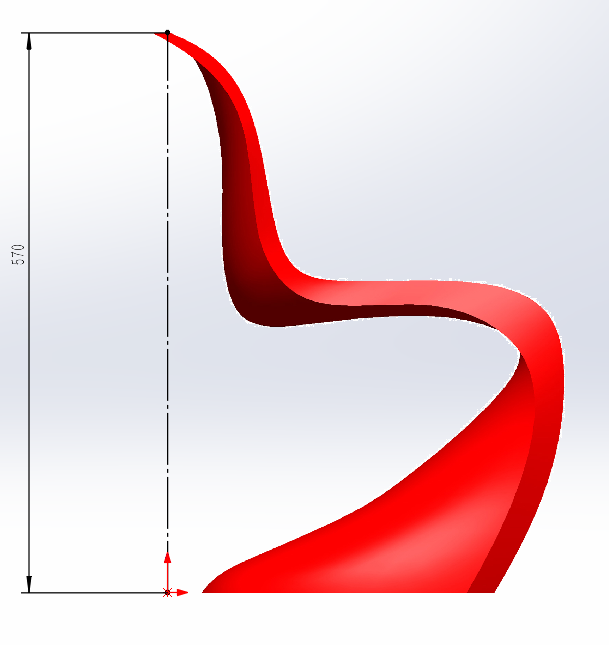

5、在原点绘制一条构造几何线，约束长度为570mm，然后删除尺寸约束。

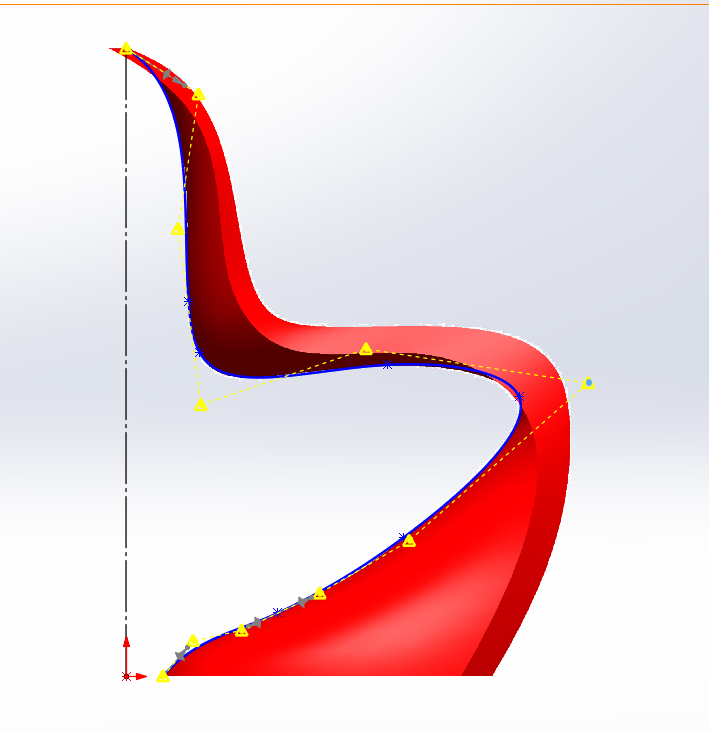

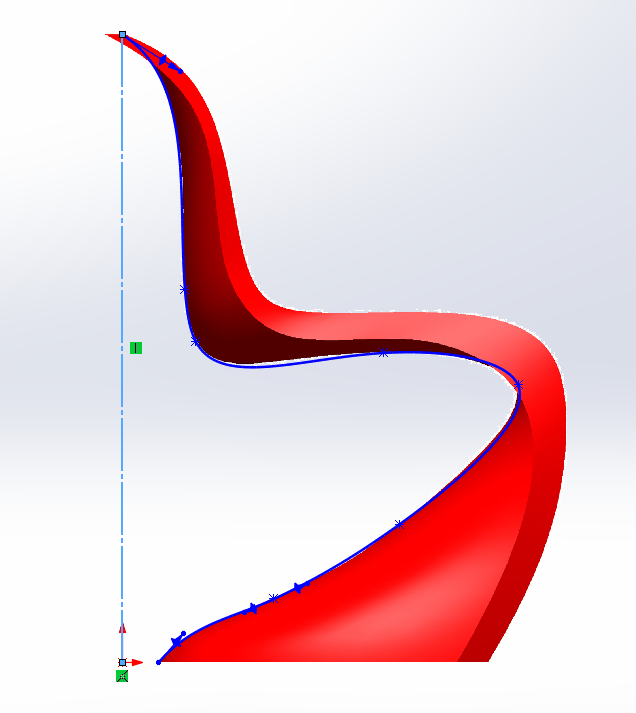

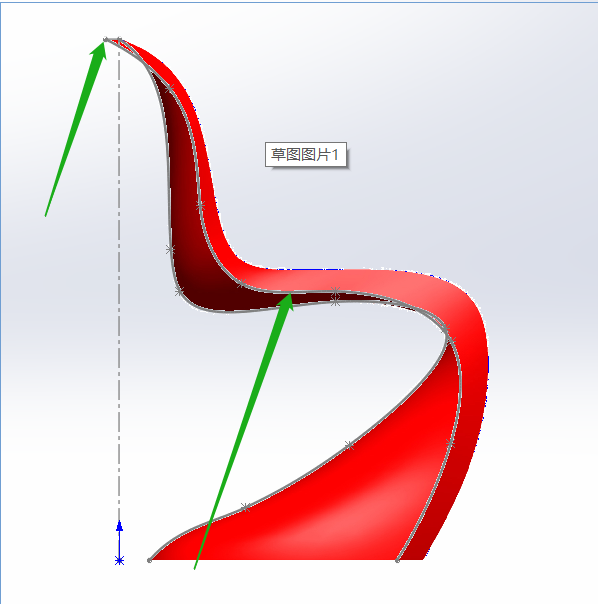

6、在构造几何线上顶点绘制样条曲线，使用尽可能少的样条点绘制样条曲线，并调节样条曲线控标，使样条曲线贴合潘顿椅的下边线。
7、如果你对曲线仍然不满意，可以右键曲线>显示控制多边形进行二次调整。

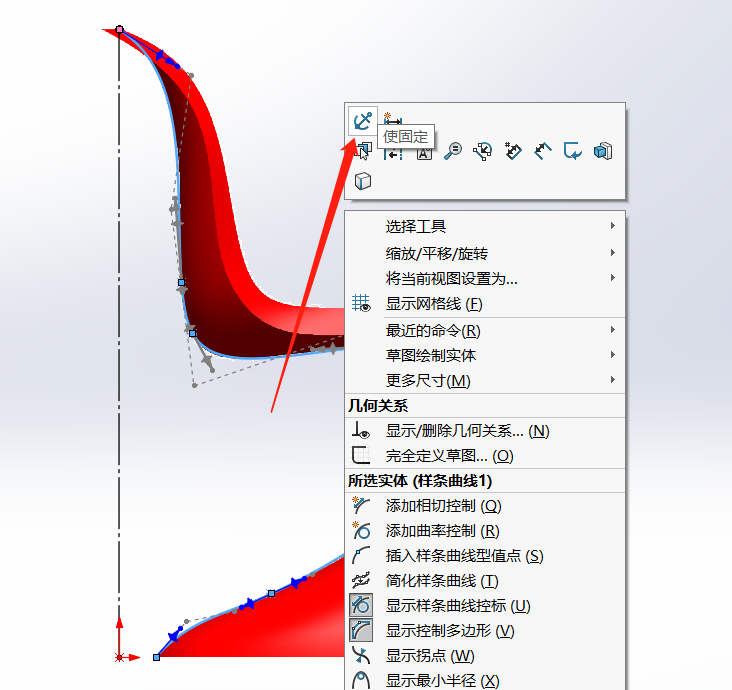

8、调整好样条曲线以后，右键曲线>固定，然后退出草图绘制。

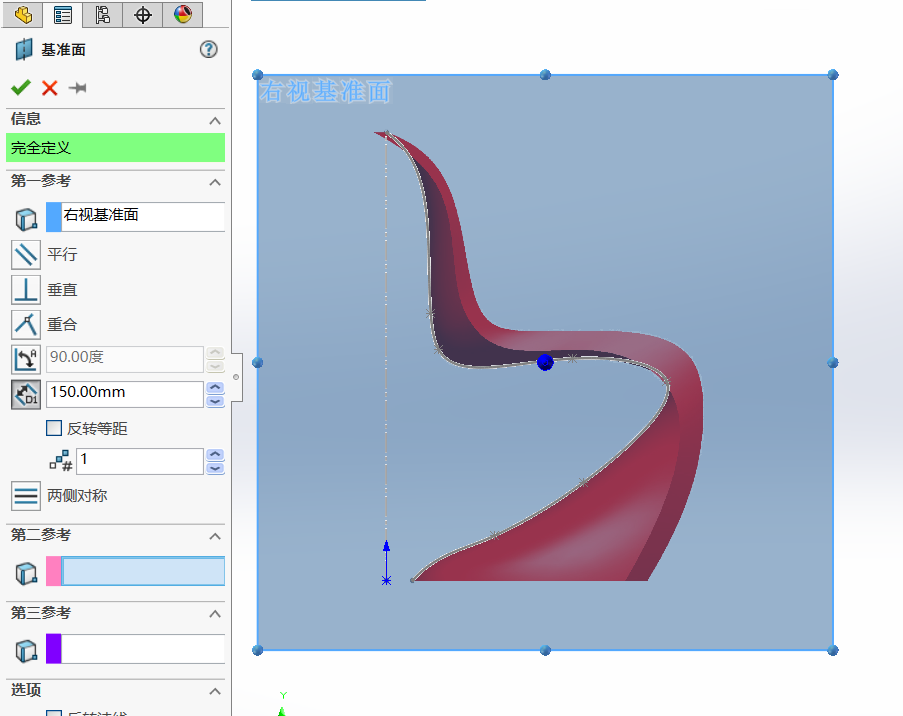

9、新建基准面，平行于右视基准面并且距离为150mm。
10、隐藏新建基准面，并在新建基准面上绘制新的样条曲线描绘潘顿椅的上轮廓，重复第6、7、8步操作，调整并固定样条曲线。

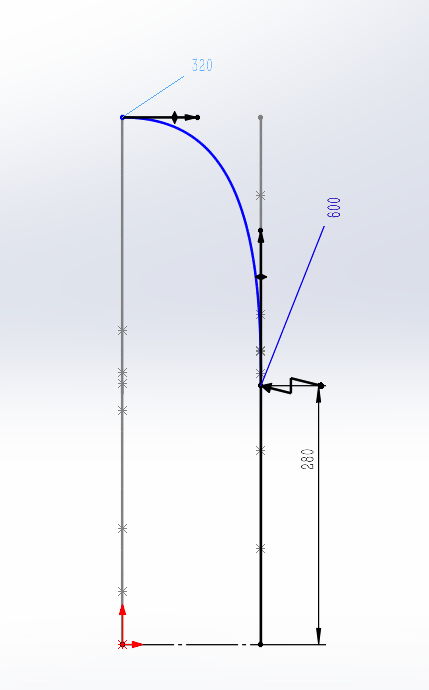

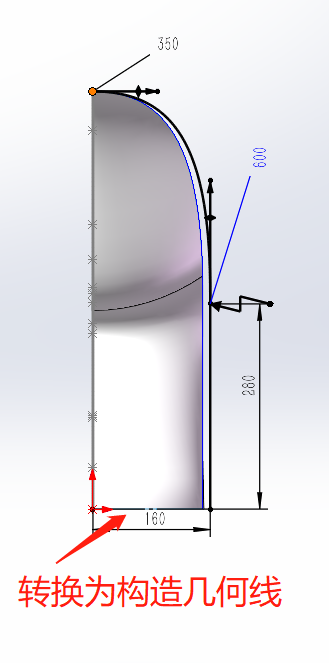

11、在前视基准面绘制草图，草图组成如下。

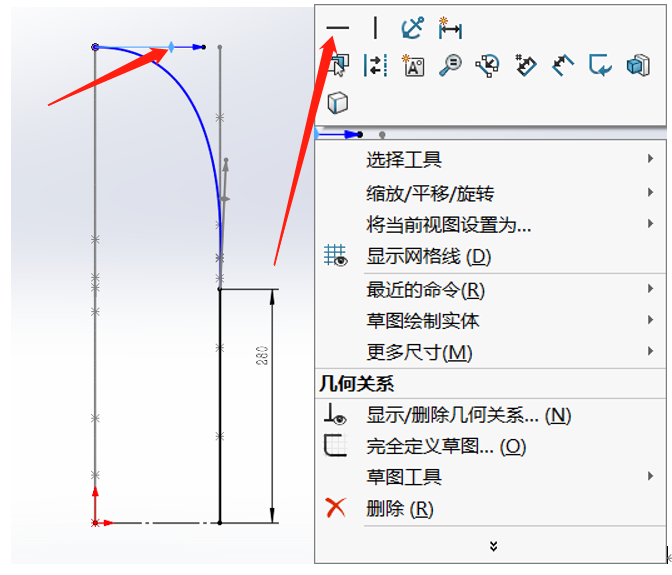

12、给上样条曲线控标添加水平的约束。

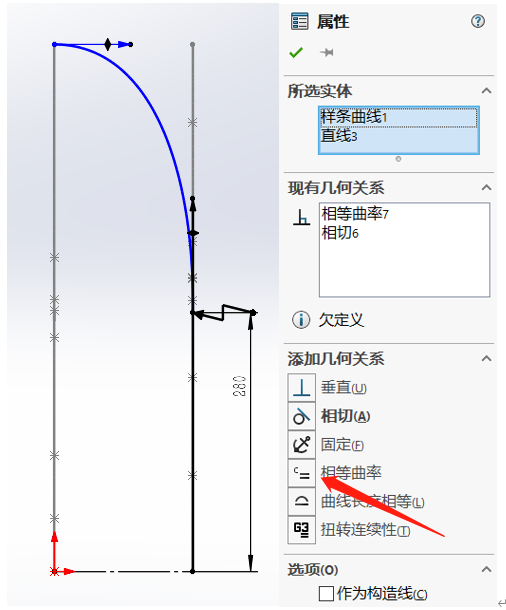

13、添加样条曲线1和直线3的曲率相等约束。
14、使用智能尺寸添加样条曲线上控标320mm距离约束和下控标600mm距离约束，然后退出草图。
15、点击曲线>投影曲线，使用草图上草图创建草图2和草图3的投影曲线。

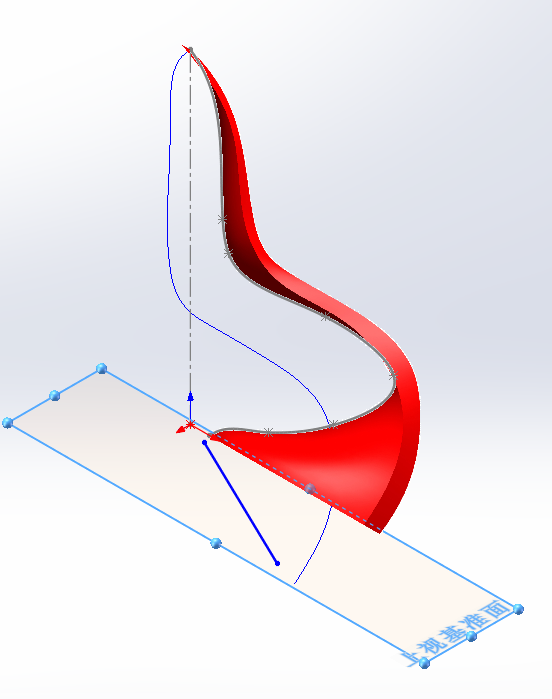

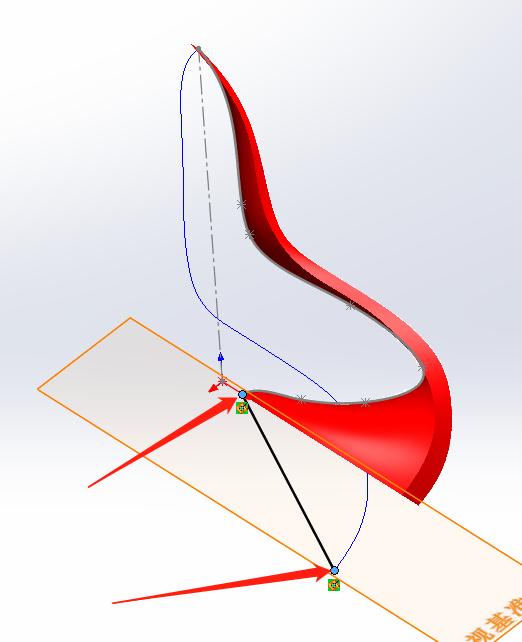

16、在上视基准面进行草图绘制。绘制一条两个样条曲线点的样条曲线。

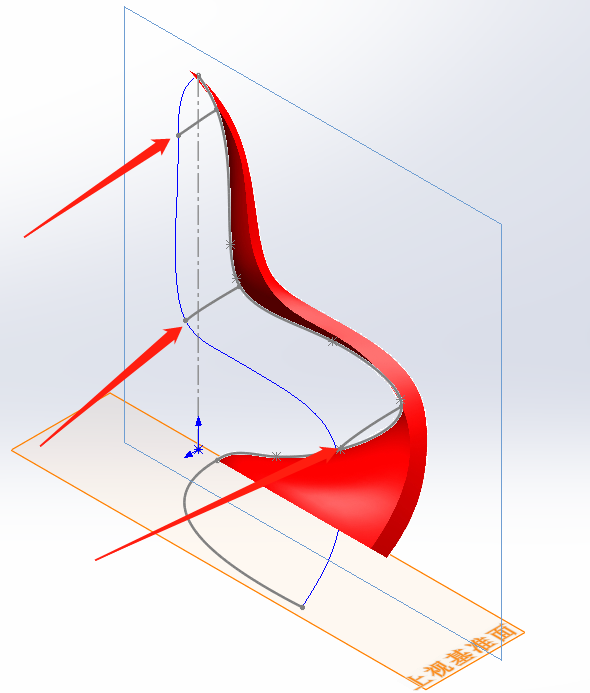

17、添加此样条曲线与样条曲线1和曲线1的穿透关系。

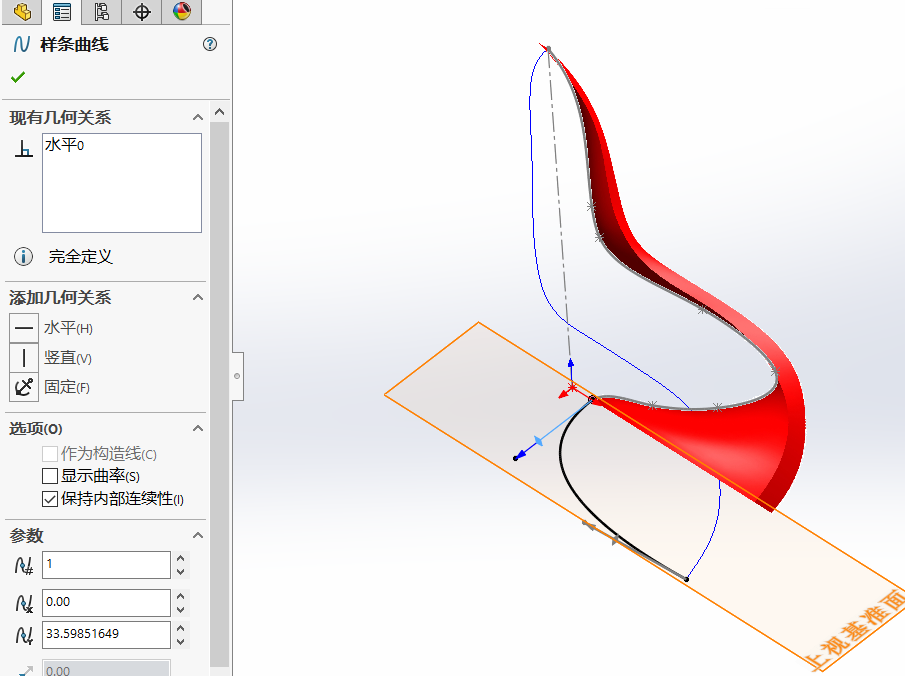

18、添加此样条曲线控标的水平约束，退出草图。

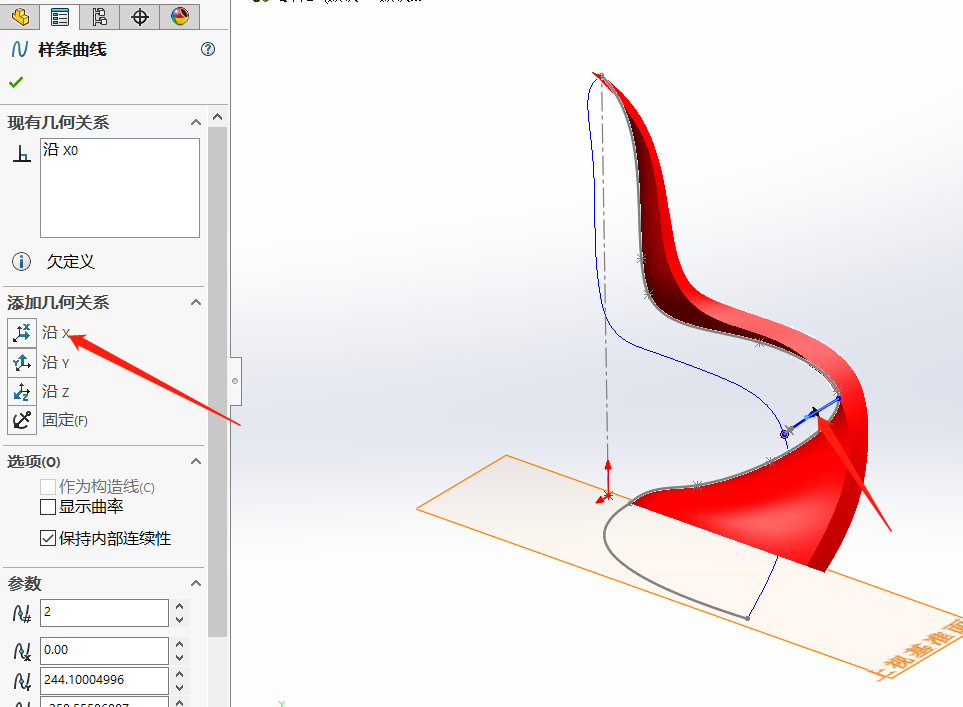

19、使用3D草图，绘制样条曲线，并添加右边的样条曲线控标沿X方向的方向约束，退出草图。
20、继续使用3D草图绘制2条3D样条曲线，参照步骤19。

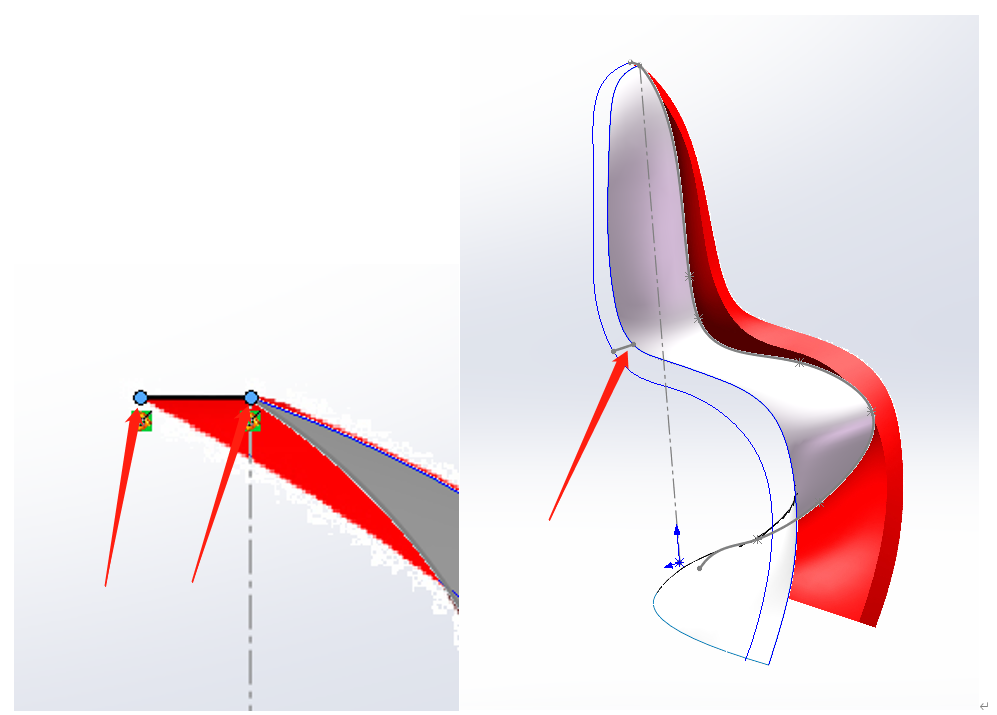

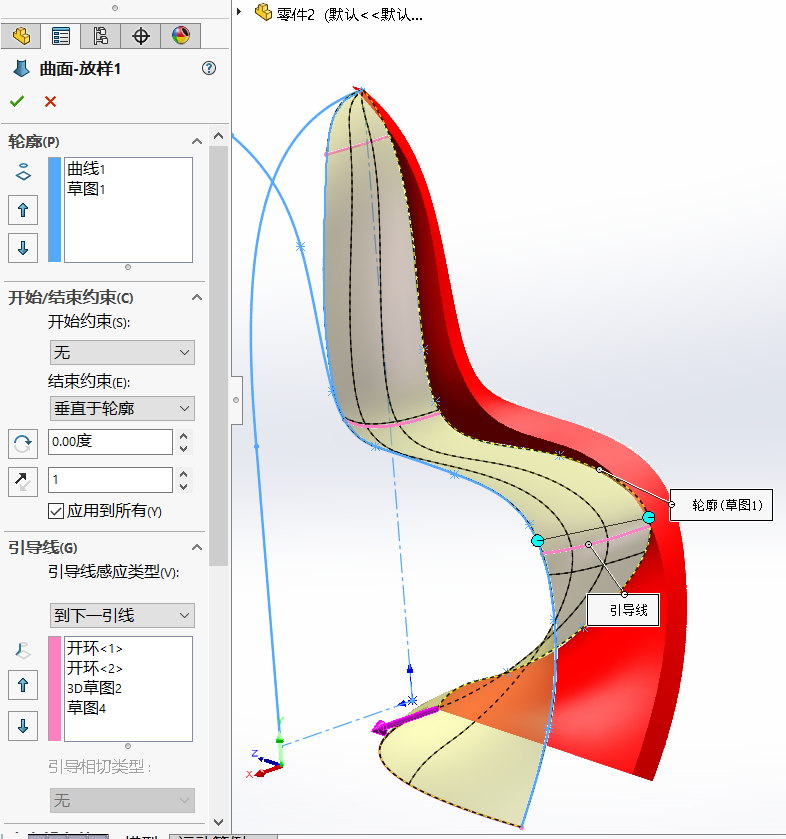

21、使用曲面放样特征，以曲线1、草图1为轮廓，设置结束约束为垂直于轮廓，草图4、以及3个3D草图为引导线，创建放样曲面。

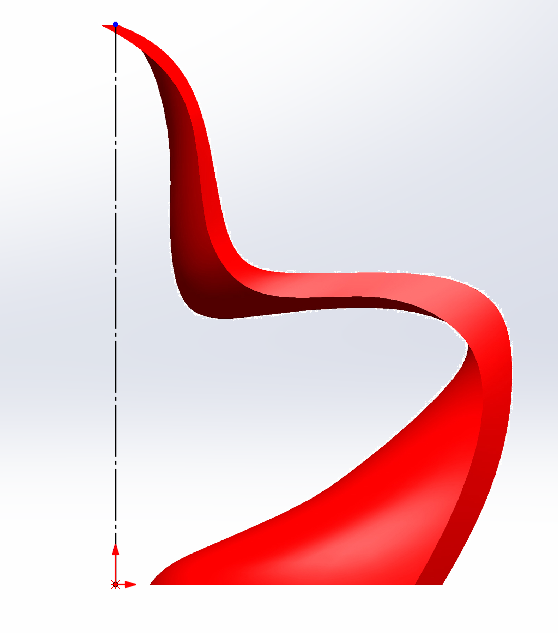

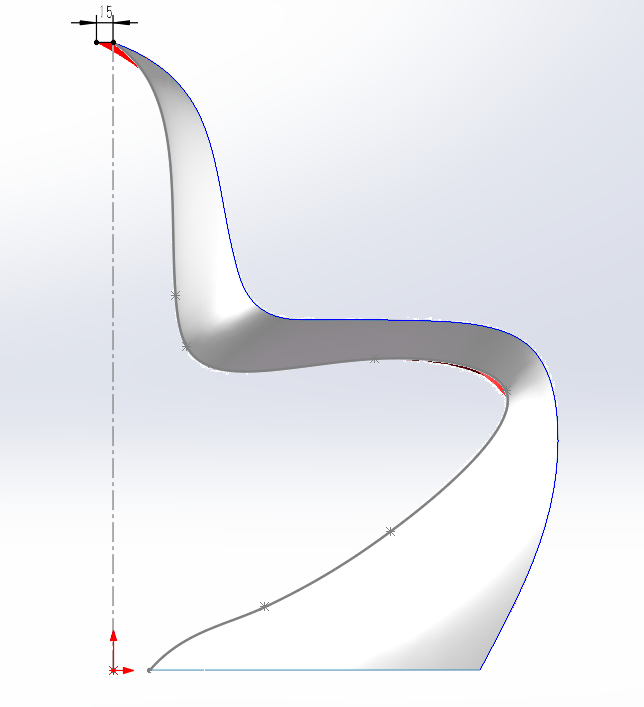

22、调整草图1为显示状态，在右视基准面进行草图绘制。绘制一条构造几何线用于定位。如下，然后退出草图。

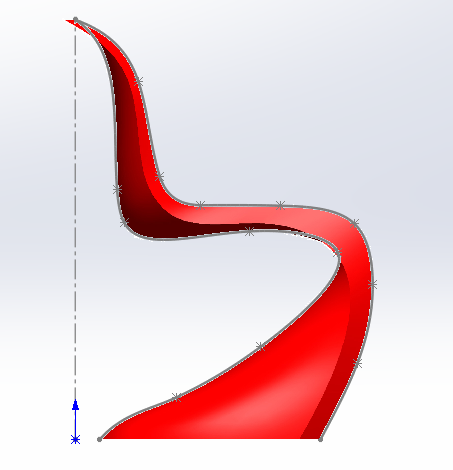

23、隐藏曲面实体，在右视基准面进行草图绘制，重复步骤6、7、8绘制样条曲线复制潘顿椅中轮廓线。
24、调整曲面实体为显示，然后在前视基准面进行草图绘制，草图绘制参考步骤11、12、13、14。如下图所示。完成后退出草图。
25、使用草图6和草图7创建投影曲线，参考步骤15。
26、在右视基准面绘制一条直线添加和曲面边线、曲线2穿透的约束。退出草图后创建3D草图使用样条曲线链接曲线2和曲面边线。如下图所示。

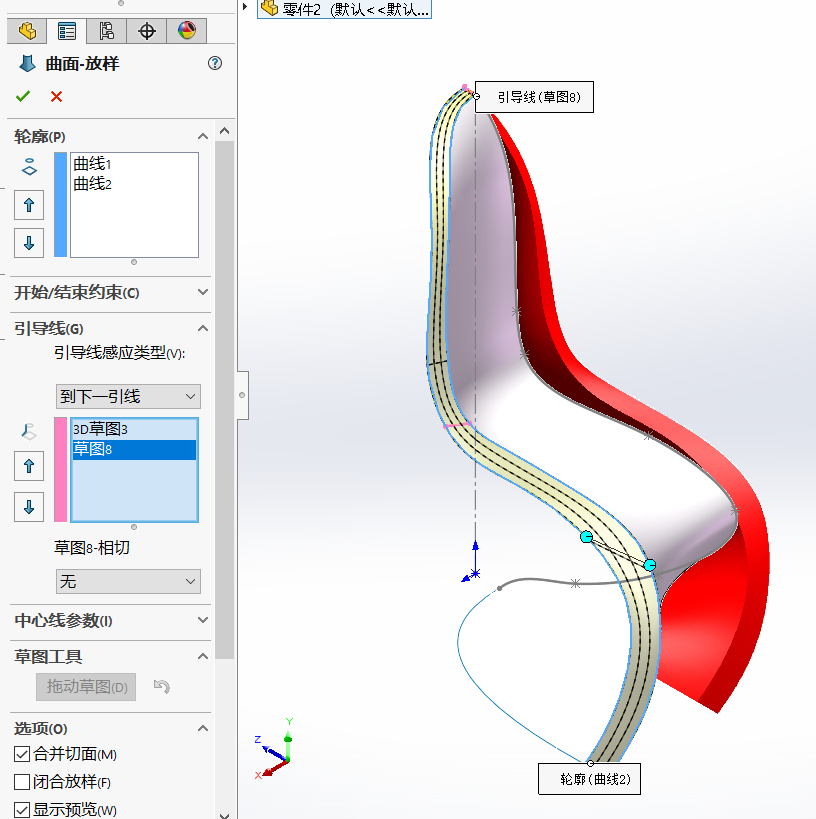

27、然后开始曲面放样，使用曲线1、曲线2为轮廓，草图8和3D草图3为引导线创建曲面实体。

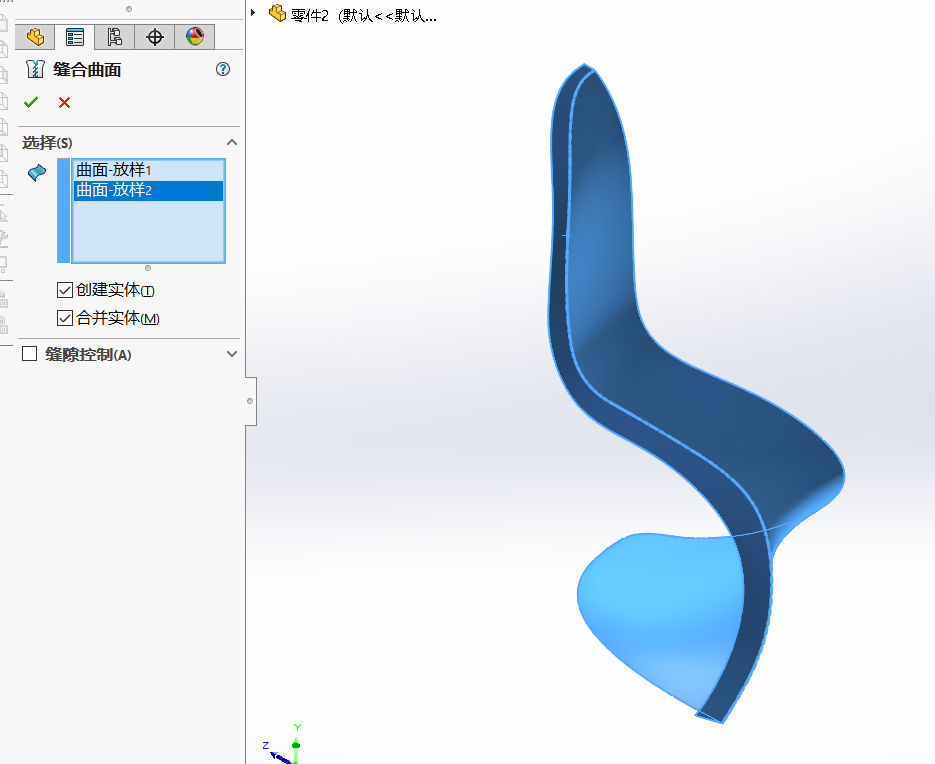

28、缝合曲面，缝合曲面放样1和曲面放样2，并勾选创建实体和合并实体。取消勾选缝隙控制。

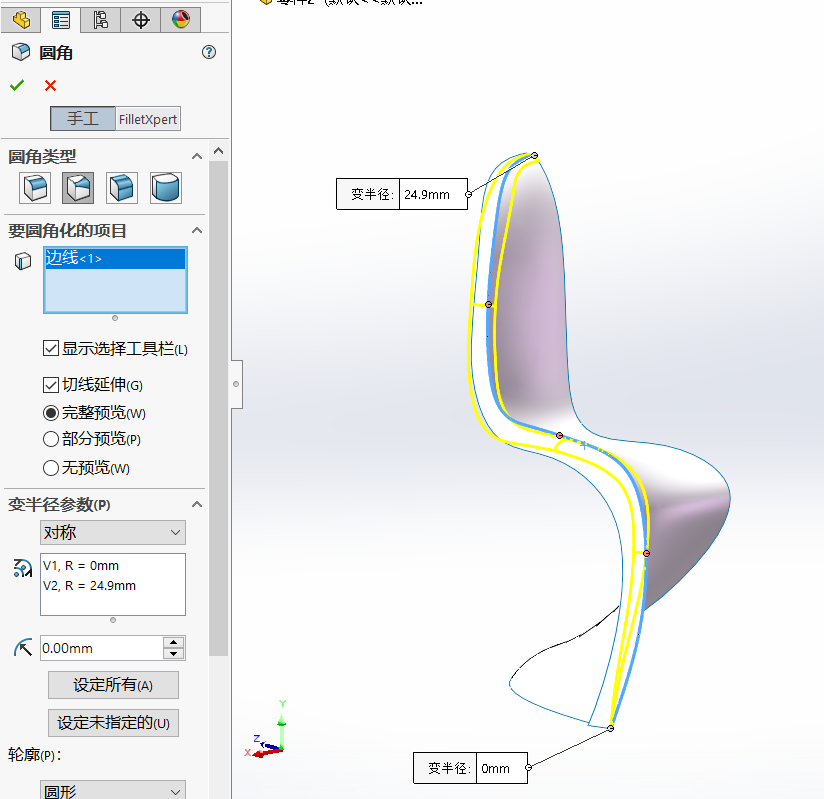

29、隐藏曲线和原点，在曲面边线上创建变半径圆角，如下图：
30、以右视基准面为镜像面镜像实体，勾选合并实体和缝合曲面。

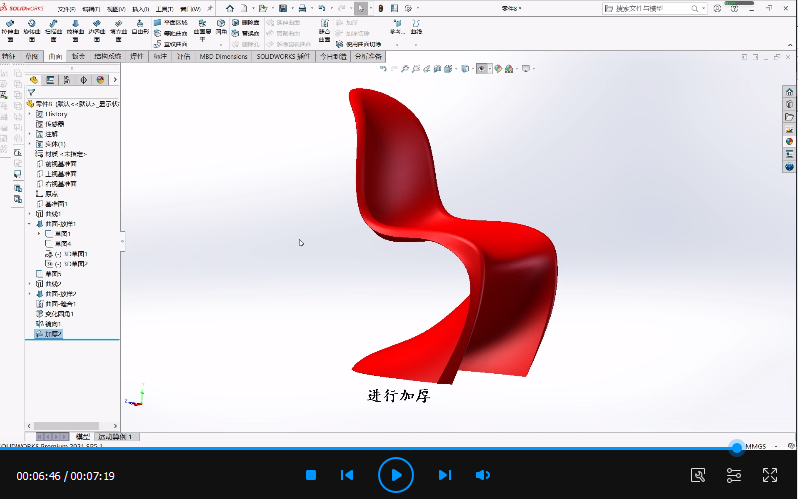

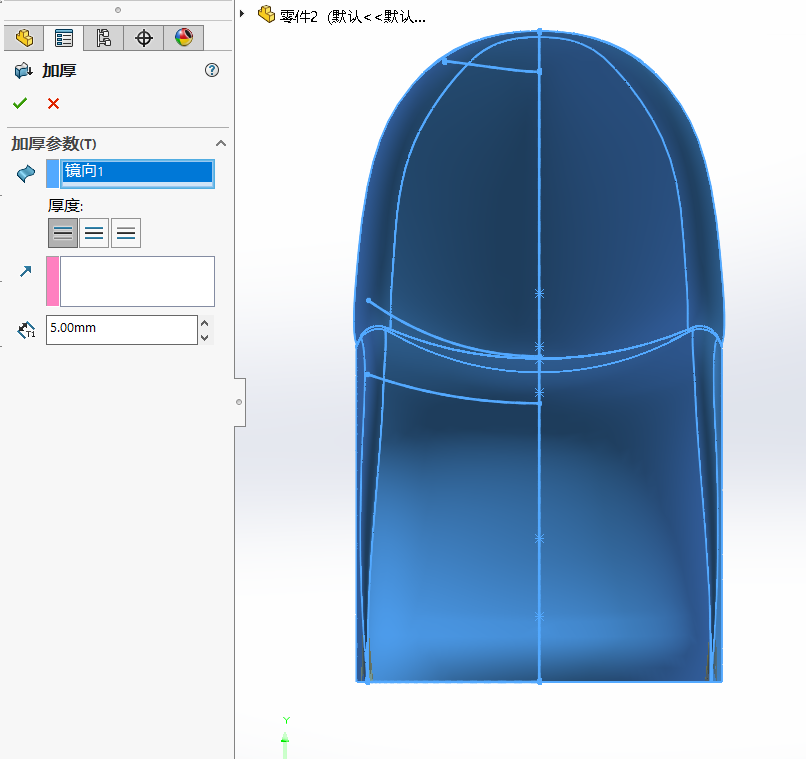

31、加厚镜像的实体。

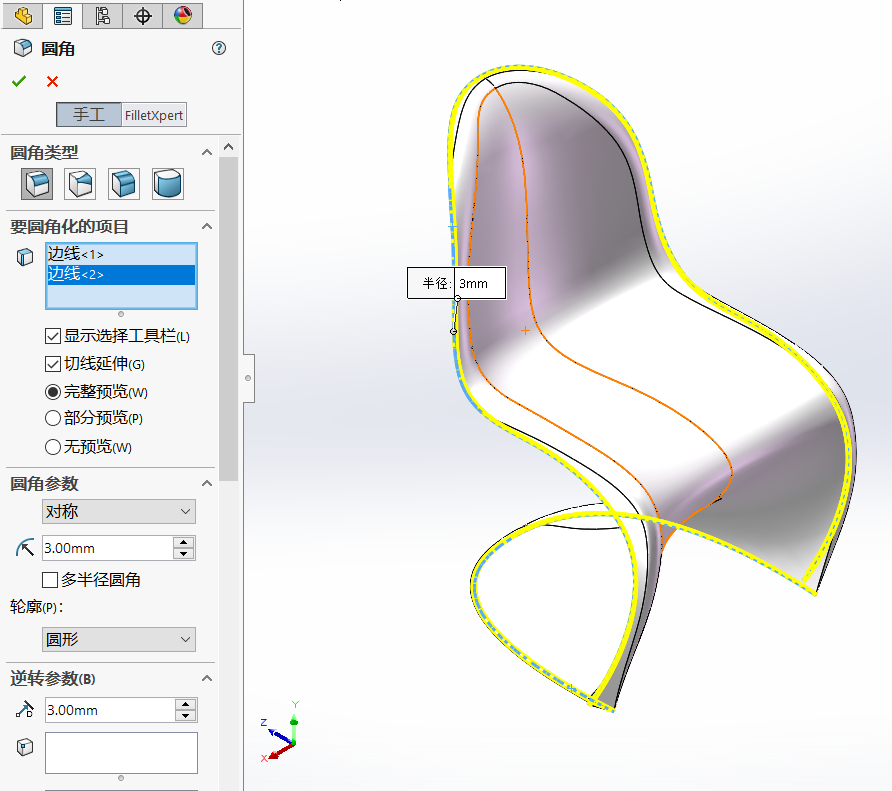

32、创建对称圆角。
