在SOLIDWORKS Simulation学习中，我们通常是学习SOLIDWORKS教材中的例子，去学习Simulation的操作，但是时候我们跟着书本上的学习操作可能并不能出现相同的效果，今天我们就来讨论一下SOLIDWORKS Simulation中的一个功能——张量图解。
在2014版之前的版本我们只要在应力图解选择应力分量SX、SY或者SZ，然后在高级选项中的选择基准轴或者基准面就可以定义局部圆周坐标系（Hoop应力）（如下图）
但是在2014以后的版本，我们按照书本上的操作去做，我们就会发现软件会出现 错——不支持参考几何体的变形向量图解。看到这个提示很多SOLIDWORKS Simulation的使用者都认为在新版本的SOLIDWORKS Simulation中不再支持向量图解。

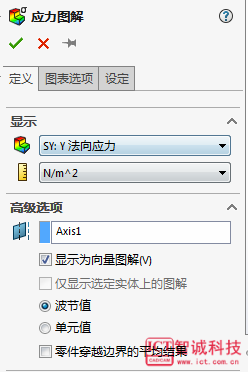

其实在新版本中我们仍然可以使用向量图解，但是在操作上我们有区别于书本。在应力图解中，我们不仅仅要选择方向、参考轴，我们还需要剔除变形形状的对话框即可。（如下图）
