CAD的块是什么？— 外部图块

CAD内部块仅限于在创建的图形文件中使用，当其他文件中也需要使用的时候，则需要穿件外部块，也就是永久块。外部图块不依赖于当前图形，可以在任意图形文件中调用并且插入，使用【写块】可以创建外部块。

调用【写块】命令的方法有以下几种。

– 命令行：在命令行中输入【WBLOCK/W】

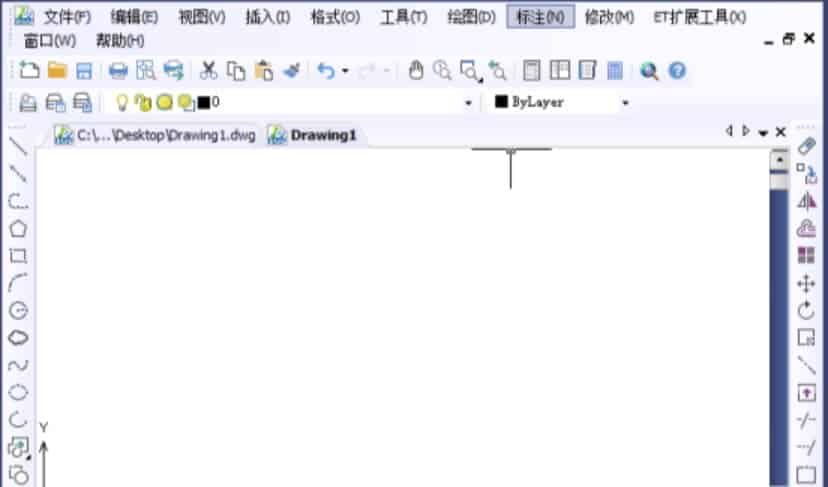

在执行该命令后，系统会自动弹出【写块】对话框，参考下图。

【写块】对话框常用选项介绍如下。

【块】：将已经定义好的快保存，可以在下拉列表中选择已有的内部块，如果当前文件中没有定义的块，该单选按钮不可用。

【整个图形】：将当前工作区中的全部图形保存为外部块。

【对象】：选择图形对象定义为外部块。该项为默认选项，一般情况下选择这个选项即可。

【拾取点】按钮：单击该按钮，系统切换到绘图窗口中拾取基点。

【选择对象】按钮：单击该按钮，系统切换到绘图窗口中拾取创建块的对象。

【保留】单选按钮：创建快后保留源对象不变。

【从图形中删除】：将选定对象另存为文件后，从当前图形中删除他们。

【目标】：用于设置快的保存路径和块名。单击该选项组【文件名和路径】文本框右边的按钮，就可以在打开的对话框中选择保存路径。
