关于 SYNOPSYS 中命令设计模块问题汇总十

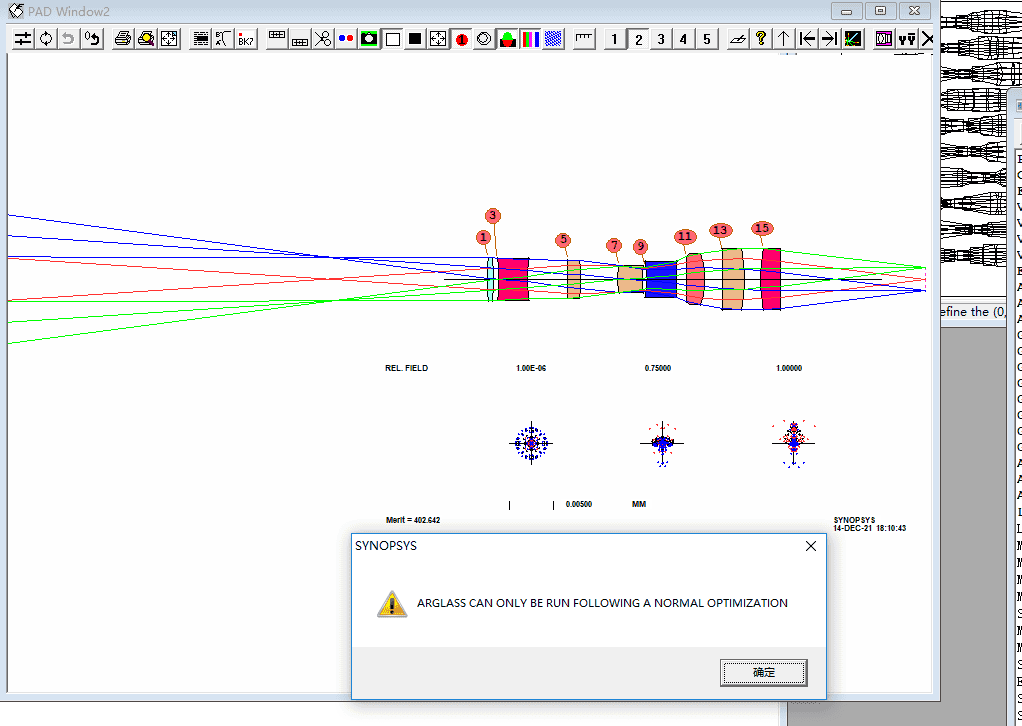

1.问：这个怎么回事？用MRG显示这个？

答：自动插入真实玻璃之前必须先运行过优化宏，玻璃是按优化宏里的评价函数作为标准选择的。

2. 问：查系统每个元件的焦距这么查，spec木有？

答：FIRST 表面1 表面2 查看对应表面之间的一阶参数。

3. 问：Dsearch 里加入限制总长的，怎么说没识别？

答：这个要写在SPECIAL AANT里， 在GOALS里的总长就是TOTL 20。

4. 问：请教一下，这个命令：PLOT YA FOR YEN = 0 TO 1 是什么意思？

答：输出YA值从Y方向孔径从0到1的绘图。

5. 问：ADT 6 1 10是厚度要大于直径的1/6，那么有没有使厚度小于直径的多少百分比的呢？

答：ADM。

6. 问：synopsys的怎么控制斯托列尔比？

答：没有直接优化斯特列尔比的，优化MTF一样。

7. 问：请教一下，zemax倒入到synopsys有没有教程，复杂镜头导入之后一堆 错？

答：基本的镜头表面数据互相导是没有问题的，软件玻璃名称不一样可能需要调整，软件系统参数定义不一样也可能要调整。

8. 问：请问一下，SY里面面型可以定义为遮光片吗？

答：目前没有。

9.问：dsearch能不能搜索包含胶合镜的初始结构啊。 另外dsearch的光阑能不能设置不处在透镜中？

答：可以搜出来之后手动胶合，或者用AEI自动增加胶合件。光阑也可以搜出来之后手动插虚拟面设置光阑。

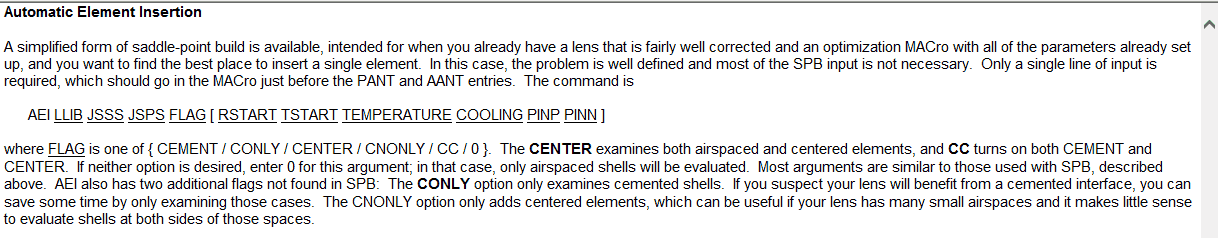

10. 问：aei 怎么添加胶合啊？

答：用CONLY 或CC。
