新版本完美解决剖视图PMI无法链接问题

适用版本：NX1953及以后版本

在NXCMM数字化检测场景中，包含PMI产品制造信息的检测工艺模型构建尤为重要，其通过【WAVEPMI链接器】功能实现对设计模型中各模型视图的PMI信息进行识别、链接。

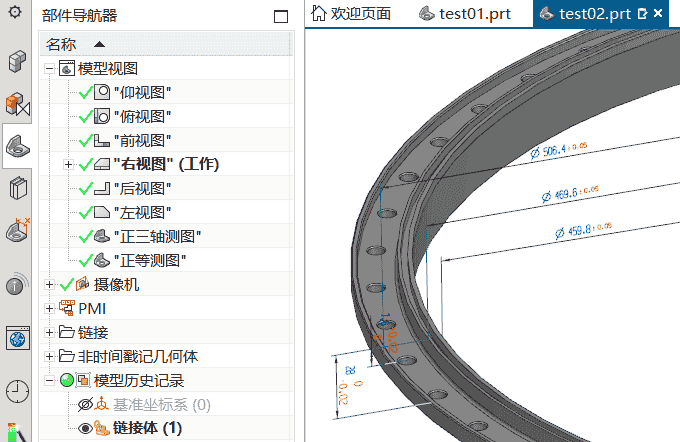

调研发现，很多基于MBD的三维模型，剖视图PMI标注用的非常多，往往一个零件有多个不同视角的PMI剖视图，如下图1。由于NX版本的原因，NX1953之前版本的NXWAVE PMI链接器功能无法识别并链接这些剖视图PMI信息，导致大量的PMI数据信息无法被下游检测端所直接沿用，如下图2。

图1低版本MBD模型PMI剖视图

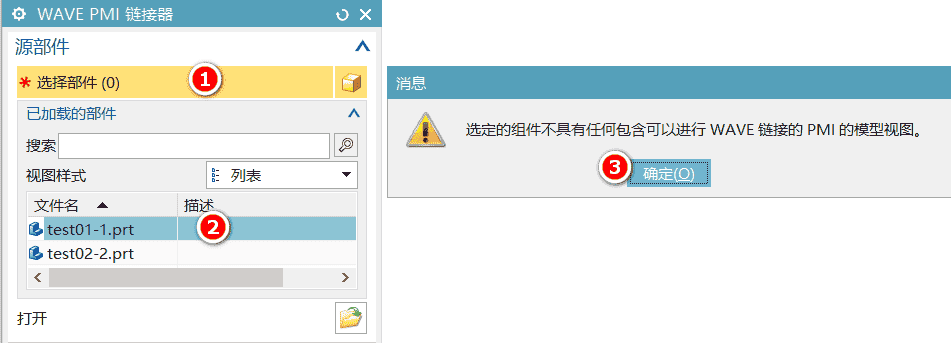

图2低版本WAVEPMI 链接器功能无法识别剖视图PMI信息

从NX1953版本开始，NXPMI剖视图功能得到增强，已全面支持基于新版本所创建的剖视图PMI信息直接被WAVEPMI链接器功能所识别，确保设计数据向下游检测端的有效传递。将test02.prt显示窗口，点击【WAVEPMI链接器】功能，在工具界面选择test01.prt作为源部件，系统自动识别test01.prt的PMI模型视图并将当前PMI三维模型视图呈现在工作视图区域，按需选择需要链接的PMI信息，执行确定，操作过程如图3。此时，可看到test02.prt模型已完成PMI信息的链接，如图4。

图3高版本WAVEPMI 链接器功能识别剖视图PMI信息

图4链接后的PMI信息

对于有数字化检测业务需求的用户，强烈建议升级软件版本，在NX1953及以上版本中开展基于MBD的三维PMI信息标注，确保设计端模型的PMI信息能够被下游检测端所沿用，将设计提升到面向质量的设计，实现基于MBQ的闭环质量管理。
