联宏科技根据多年项目服务经验，和用户的实际需求，并结合国内外先进的MBD技术，沉淀出研发端不同业务场景下提升设计效率的开发定制工具，按其场景使用整理定义成MBD工具集，为用户量身打造了一个提升设计效率和质量的解决方案。

目前，效率倍增MBD工具集主要包括：MBD建模辅助工具、MBD-PMI标注工具、MBD制图辅助工具。

MBD制图辅助工具是基于NX平台，运用NXOPEN、C#等开发工具为工程技术人员提供二维图纸布局，制造信息的快速标注、管理、导出工具，辅助工程技术人员方便快捷地完成MBD模型的制图工作。主要内容和功能如下：

（1）创建视图布局

该功能根据选择自动创建视图，计算指定位置并放置；支持选择主视图以及主视图放置点；支持选择继承PMI标注。

（2）模板自动替换

该功能通过选择当前图纸与要替换的模版，将当前图纸图框换成其它模版的图框；支持根据指定的图层放置。

（3）螺纹尺寸标注

该功能用于在制图模块标注已有的螺纹孔特征或者将现有孔特征标注螺纹；支持选择不同标注标准；在选择圆弧后，支持自动获取符 螺纹特征和螺纹孔特征并显示。

（4）孔系尺寸自动标注

该功能能够为选择的视图，在指定坐标原点和选择孔自动生成参考坐标原点的坐标尺寸；支持将尺寸分布于坐标原点的4个象限内，尺寸之间避免重叠。

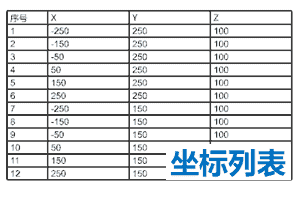

（5）坐标列表

（6）技术要求库

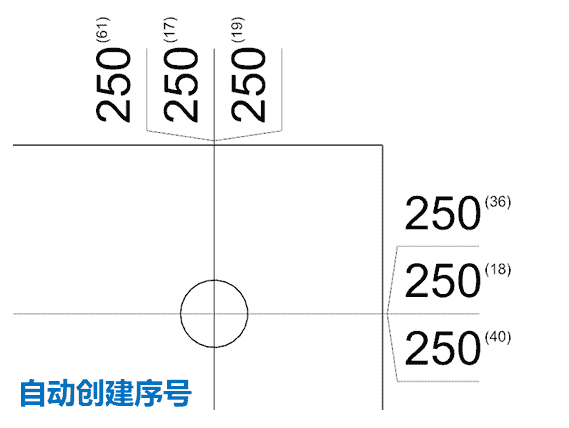

（7）自动创建序

该功能用于将部件中所有标注进行序 标注，使后续导出中间文件时能够识别要导出的内容；支持将部件中所有PMI视图中的标注进行序 标注。

（8）图纸拼接

此功能实现批量将多张图纸快速拼接到一张PDF上，并通过排位算法实现节省打印纸张。

（9）文本尺寸添加属性

此功能是为了解决导出中间文件时，由于采用PMI标签标注而无法识别尺寸类型导致的错漏；该功能支持半径尺寸、顶尖孔尺寸、倒角尺寸三种尺寸类型。

（10）毛毛虫焊接符 标注

如需详细了解效率倍增MBD制图辅助工具集，可与联宏公司的销售代表联系。我们将提供详细的技术资料和演示材料，让您更深入的了解效率倍增MBD技术。
