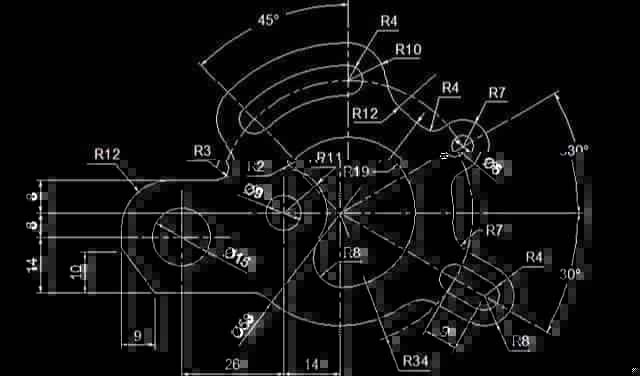

CAD绘图时图形重合或重叠怎么办

AutoCAD和浩辰CAD、中望CAD都有这个功能，但看了看浩辰CAD 2011的消除重线功能，确实有一些独特的特点，因此就以浩辰CAD的功能为例来介绍这个功能。

消除重线的操作很简单，调用命令后，在图面上要进行处理的区域，将弹出如下图所示的对话框。

从对话框可以看出，此功能默认只处理图层、线型、颜色、线宽、打印样式的常规信息相同的对象，但在一些特殊情况下我们也可以忽略其中的一些属性，如颜色、线宽、线型等，对于这些属性不同的重叠对象也进行消除处理。

下面通过几个简单的例子来看消除重现适用的几种状态。

两个或多个完全相同的对象如果完全重合，通常只需要保留一个，其他的对象显然是多余的，会被直接删除。我们以图块为例来看一下，如下图所示。

当直线、圆弧、多段线与其他多段线部分重合时，软件可以通过分解、合并进行重新组合，消除重合部分。

为了对效果看得更清楚，图中给直线和圆弧设置了不同的颜色，在执行消除重现命令时，只需勾选“忽略颜色”，就可以进行消除重现的处理。从处理结果可以看出，直线和圆弧与多段线部分重合部分被删除，并且被合并到多段线中，完全重合的圆弧被直接删除。

多段线与多段线部分重合时，软件也会对多段线重新进行组合，消除重合部分。

上图中我先绘制了其中一条多段线，然后用镜像生成了另一半，由于开始没有以对称轴为起点画线，导致镜像后两条多段线部分重合，在这种情况如果想将两条多段线连接成封闭的多段线、生成面域甚至创建三维模型，如果没有消除重线命令，需要通过手动调整夹点的方式或画辅助线后进行修剪等操作将重合部分消除，现在就简单多了。

软件还提供了数值模糊，对于非重合但离得非常近的对象也可以进行消除重线的处理。

如果绘图非常规范，没有误操作，可以避免或减少重合现象的发生。由于很多设计师的操作频率相当快，实际绘图过程中重合现象会时常发生，当出现下列现象，如：线修剪一次时看上去未被修剪或只修剪了一部分、两条线连在一起的线用Pedit命令无法连接、封闭线无法生成面域等时，不妨检查一下是否有重合现象发生，如果是的话，不妨试试消除重线的功能。
