CAD粗糙度动态块设计

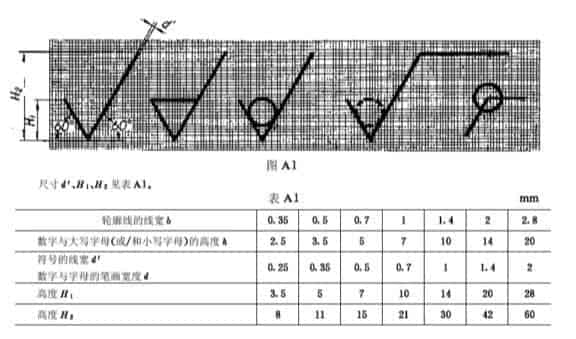

要做好CAD粗糙度符 动态设计，必须要熟悉该符 使用情况，这样才能有的放矢，有目的性的添加参数和动作。粗糙度符 尺寸要求如下，由H和h之间关系可知，粗糙度符 尺寸与文字高度有关，即字高决定了符 的尺寸，根据图幅a4和a3使用3.5高度，a2-a0使用5高度，其他字高依次类推，粗糙度符 大小变化可以添加缩放动作。

红色框此种情况在根据实际情况添加，如果工作中使用频率高，可以考虑设计。

下图为粗糙度符 标注中方向，考虑添加旋转动作（可能有的同学说，用对齐参数，这个也可以，在模型空间标注对齐参数好用，在布局空间，对齐参数无法实现垂直对齐，所以考虑到块适用范围，对齐参数和旋转参数都添加）；文本内容R、z（a）、数字、车（铣）等四处，R虽然是不变文本，但是考虑到共同要求注法中用带字母完整符 简化注法

利用att添加块属性，直线L和C绘制其他部分

块属性文字样式设置参考前续文章，RA3.2设置标记和默认，即成块后默认有值（大多数情况需要有值），而车属性默认中不设置值，大多数情况下没有值，添加块后还得删除，这样对绘图造成不必要麻烦。

创建块b，名称、基点、选择对象三项，基点就是光标带着整个块移动点，选择最低端点。

我们根据上面的情况分析，添加参数（直接点击面板按钮，依据命令行提示操作即可），文本涉及微调位置，添加点参数。

考虑到不同字高，且成比例缩放关系，可以添加线性参数+缩放+查寻，设计为点击切换不同字高效果，线性参数起点即为缩放基点选择下方角点，端点为竖直方向交点，夹点为0（查寻参数点击，所以线性参数可不用保留夹点）。

线性参数距离类型为列表，根据字高3.5、5、7等，1.4H=4.8、7、9.8等一系列高度，此列表为查寻设置列表。

添加查寻参数，双加查寻参数或者添加查寻动作均可

将线性参数添加查寻中，实现线性参数与查寻之间的关联

右侧设置好每一条点击切换的名称，左侧设置相应距离，注意右下角切换到允许反向查寻，否则在模型空间使用块的时候，不显示查寻按钮。

添加对齐参数和旋转参数，考虑块放置方便（对齐参数直接捕捉最近点，不需要添加动作）和整体旋转（块方向变化，旋转参数角度为0度，与其他图形方向一致）

对直线添加线性参数，夹点为1个，当数据输入改变时，直线长短应该发生长短改变，配合拉伸动作来实现。

添加可见性参数，这个参数作用就是分层，之前我们是将粗糙度符 所有符 都绘制到一起了，整体来看并不是粗糙度符 ，我们需要对这个整体进行分层（分状态），使其每一层代表一种符 。值得注意的是，一是所有层可以共用同一个图形，具有共同形状特征的可以共用，也可以单独绘制不同图形；二是所有层共同的参数一定先于可见性参数，这样可见性中所有层都具备了相同的参数，不需要再利用“使可见”和“使不可见”进行切换了，能提高一些效率，比如这里的查寻、线性参数、旋转参数、文本、各种直线圆等都是所有层需要的，先添加好，再添加可见性进行分层，这样所有层都具备了这些对象。

添加可见性后，工具栏中可见性状态可点击，在对话框里利用重命名和新建两个功能，对粗糙度各个符 进行命名，上移和下移各个分成状态排序，第一个状态就是插入块时默认状态。

分层之后，每个状态下对象都是相同的，需要根据名称利用（使可见）和（使不可见）将相应对象隐藏或者显示，针对目前粗糙度块，都是使不可见，如果不小心误操作的话，需要使可见。

属性添加移动动作

添加拉伸动作，控制直线长短

添加缩放动作，选择对象采用反选方式，将所有对象都选中，包括查寻和可见性参数，这是两个最容易遗忘的参数，这样可以实现相对位置不变，即查寻和可见性夹点随着整体缩放，永远保持在横线上，否则，当整体缩放后，这两个参数可能发生位置变化。

添加旋转动作，对象包括所有对象，这是整体的旋转，不能落下任何一个对象。

下面我们来看看动态粗糙度的风采吧！是不是很炫酷，另外根据新国标，粗糙度一般和引线配合，所以大家研究一下引线标注（le）这个命令吧！le+块即可完美实现新国标粗糙度标注。
