SOLIDWORKS Electrical清单模板定制方法

SOLIDWORKS Electrical-很多电气工程师还在手动统计电气清单，模板也不够统一，造成设计和沟通效率低。在SOLIDWORKSElectrical平台上面就可以根据自己需要定制清单模板，并且自动统计清单，规范统一，效率高。

一、Electrical导出清单流程

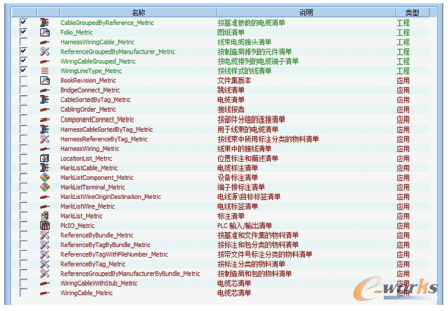

当用SOLIDWORKS Electrical完成原理图设计之后，就可以批量自动生成清单。目前2015版本自带的模板有将近40种，如图1所示。

图1

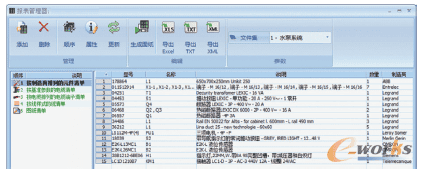

设计好原理图，然后在【工程】/【 表】/【 表管理器】对话框中添加 表模板，然后选择【生成图纸】，如图2所示，选择需要需要出清单的模板，【确定】就能自动生成。

图2

二、设置清单模板（以元器件模板为例）

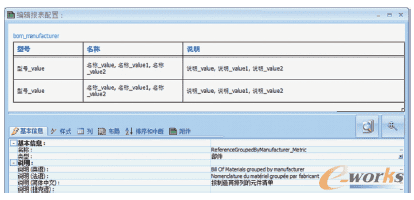

（1）在【清单管理器】中预览 表的内容和列属性，检查显示信息是否有误或不全。

图3

（3）如图4中，【样式】选项可以设置表单中各块位置的文字样式，如标题、顶部和内容等位置的文字。

下面来介绍图5中几个功能的使用。

（1）可以预览表单在图纸的显示情况，如果表格超出图纸，可以通过【宽度】等设置来调整。

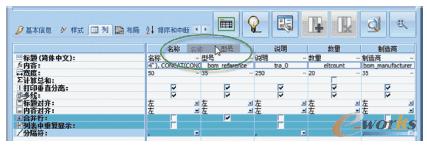

（2）是一个提示图标，可以直接拖动属性列来调整位置，如图6所示

图6

（3）【列配置】可以直观选择添加或去除列，当选中一个属性时，还能调整该列属性的排序，如图7所示。

图7

（4）添加更多的属性，该命令在【专家模式激活】的情况下使用，在这里可以自定义一些变量添加到列配置当中。比如设置（简体中文）说明为【位置】，如图8、图9所示。

（5）选择一个变量，并且添加简单格式，然后【确定】，如图10所示(注意:要是显示变量不够用,可以【专家模式激活】的状态下，通过SQL查询语言添加。

图10

（6）接着会发现列配置中多了一个位置的属性，如图11所示。

（7）删除属性，可以在列配置中删掉不需要的属性。

如图13所示，【排序和中断】允许我们对属性排序和分类，只要我们指定需要中断的属性和调整属性前后顺序，表单就自动分层级并独立所选属性表单。如图13、14所示，先以制造商分类，再以设备所在位置分类。

三、结论
