如何使用改进型光线瞄准和光线瞄准向导

‘OpticStudio 22.1 New Features’

22.1版本这两项功能对系统类型仍有一些限制。我们会在之后的版本持续优化。

改进型光线瞄准

Enhanced Ray Aiming

从OpticStudio 22.1开始，用户现在可以在系统选项 > 光线瞄准下看到一组新选项，如图1所示。它们在OpticStudio 21.3中也显示为实验性功能，但现在是OpticStudio 22.1中的正式功能。

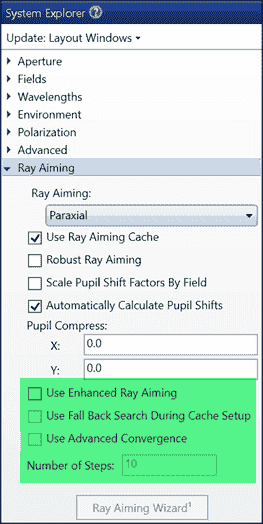

图1  改进型光线瞄准的新选项

各个选项的含义：

1.使用改进型光线瞄准：开始使用新算法。 2.使用高级收敛：旨在处理大量围绕z轴旋转的情况，同时它也适用于其他情况。 3.在缓存设置中使用回退搜索：最初是为了修复某些离轴或非球面系统而设置的。我们建议保持关闭，除非有其他问题。 4.步数：设置缓存设置过程中的步数。我们建议使用默认值，除非有其他问题，在这种情况下，您可以尝试增加该值作为可能的解决方法。一般来说，较高的值会使算法更稳定但更慢。

22.1版本中算法的适用性

对于原有的增强型光线瞄准Robust Ray Aiming和新纳入的改进型光线瞄准Enhanced Ray Aiming的选择，我们建议始终首先使用改进型光线瞄准，并且仅在它不起作用时才尝试原有的增强型光线瞄准。在我们的测试中，改进型光线瞄准解决了增强型光线瞄准能够解决和不能解决的所有问题。

目前改进型光线瞄准仅支持孔径类型为光阑尺寸浮动的系统。如果选择了其他类型的孔径，用户仍然可以使用改进型光线瞄准，但会显示警告消息，如图2所示。

目前改进型光线瞄准仅支持以下视场类型和物距的组合。如果选择其他组合，用户仍然可以使用改进型光线瞄准，但会显示警告消息，如图2所示。

A.无限物距+角度 B.无限物距+经纬度 C.有限物距+物高且光线角度小于90度。

图2 OpticStudio 22.1中改进型光线瞄准仅支持部分类型系统

光线瞄准向导

同改进型光线瞄准功能一起，在OpticStudio 22.1一同引入的，还有光线瞄准向导工具。此工具主要帮助用户确定要使用哪些设置。 1.光线瞄准方式：无、近轴、实际 2.使用增强的光线瞄准：开、关 3.使用回退搜索：开、关 4.使用高级收敛：开、关 5.步数：10、50、250

如何启用光线瞄准向导

光线瞄准向导在OpticStudio 22.1中体现在新功能适用中，需要通过帮助 > 实验功能的选项中打开，如图3所示。实验性功能标志打开后，光线瞄准向导可以通过系统选项中的按钮开启，如图4所示。

图3 在实验功能中打开光线瞄准向导

图4 系统选项中的光线瞄准向导

22.1版本光线瞄准向导的适用性

在OpticStudio 22.1中，改进型光线瞄准不支持所有类型的系统孔径和视场。如果光线瞄准向导发现改进型光线瞄准对系统有帮助，而此方法不支持系统的光圈和视场类型，则会显示错误消息“无法发布建议，因为使用改进型光线瞄准的结果可能不正确”，如图5所示。
