《机柜热计算模块》简介
《机柜热计算模块》是SEE Electrical软件的一个功能模块，用于估算在正常运行时，机柜内所有元器件的总功耗，根据机柜参数和安装类型，估算在没有散热设备时机柜的运行温度范围，并给出温度调控的建议。模块计算按照IEC 60890标准中规定的方法进行计算，此计算方法符合IEC61439标准中的控制柜发热估算的要求。
《机柜热计算模块》具体使用方法
1) 在进行机柜热计算之前，设计师需要在SEE Electrical软件的电路图模块中完成机柜的电气原理图设计，并给所有的柜内主要元器件选型，例如断路器、接触器、变频器等。
2) 在SEE Electrical软件的“命令”窗口中，找到PanelThermalDissipation命令并双击启动机柜热计算模块。
3) 在弹出的窗口中，点击“增加”按钮，新增一条计算项目，输入名称点击确定，然后点击“下一步”按钮。
4) 模块会列出当前电气原理图中所有的元器件，这里我们需要筛选出A01柜的所有元器件，点击“下一步”按钮。
5) 点击这个按钮，打开设备库，选择库中已有的电控柜型 ，模块会自动读取柜体的X,Y,Z尺寸。如果电控柜没有型 ，也可以在尺寸栏直接输入尺寸，注意单位是毫米。选择尺寸后，可以选择柜体的材质。

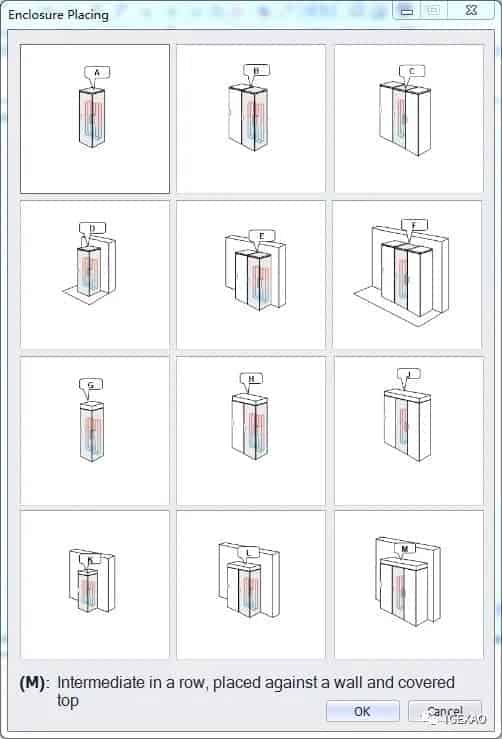

接下来选择安装类型，模块按照IEC标准给出了9种典型的机柜安装类型，用户需选择对应的类型。
6) 在下一项“Temperature”中设定机柜正常工作时的极限温度范围和柜外环境温度范围。

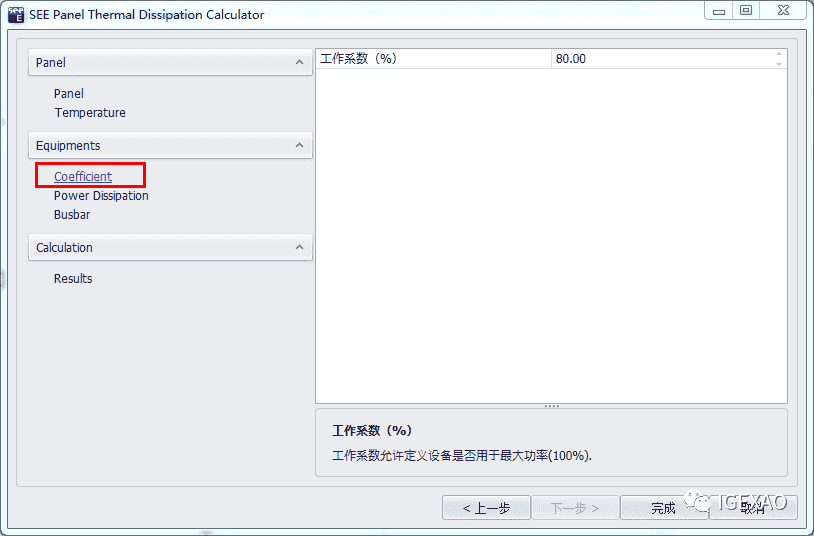

7）然后在下一项“Coefficient”中设定机柜正常运行时的负荷。
8) 然后在下一项“Power Dissipation”中确认A01柜内元器件的热功耗，此项参数来自于SEE Electrical软件的设备库，如果库中未定义，用户也可以手动输入。
9) 然后是下一项“Busbar”，如果柜内安装有母排，则需要设置此项参数，如果没有母排，则此项可以忽略。
10) 最后点击“Results”项，可以查看热计算的结果。
