流体仿真中SCDM软件的基本工作流程

ANSYS SpaceClaim Direct Modeler（简称 SCDM）是基于直接建模思想的新一代3D建模和几何处理软件。SCDM可以显著地缩短产品设计周期，大幅提升CAE分析的模型处理质量和效率，为用户带来全新的产品设计体验。

SCDM提供给CAE分析工程师一种全新的CAD几何模型的交互方式，可以对现有的模型进行动态的参数化调整，使得对基于特征建模的CAD系统不熟悉的产品研发工程师可以快速建立或者修改3D几何模型，在产品的设计初期即可对产品性能进行仿真。

SCDM基于直接建模思想的集成工作环境使工程与设计人员能够以最直观的方式进行工作，可以轻松地对模型进行操作以解决实际工程问题。使用者不必承受模型再生失败而带来的成本困扰，无需考虑错综复杂如迷宫般的关联关系。

SCDM集成于ANSYS Workbench平台，可以直接在ANSYS Workbench平台的工程窗口中直接启动。

在CFD仿真中，流体工程师通常要按照“几何- 格-求解-后处理”的顺序开展工作，如下图所示。几何部分的工作可以被认为是仿真的第一步，也是连接CAD与CAE的桥梁。

从ANSYS 16.0版本开始，我们就强烈推荐各位工程师使用SCDM软件来完成“几何”环节的工作，因为SCDM在仿真前处理的各个方面都具备强大的功能，帮助我们高效准确的完成CAD-CAE的工作流程。

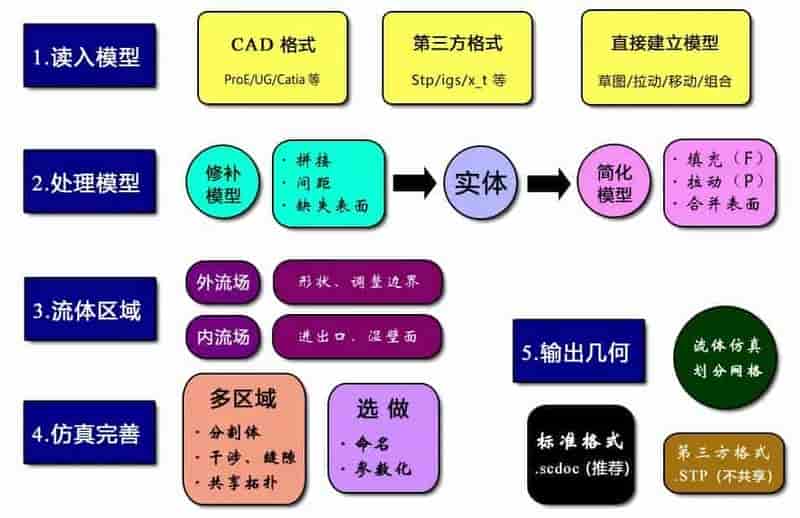

SCDM的基本工作流程如下图所示：

通常，我们可以将基于SCDM软件的CFD前处理工作，简单的分为5个部分：

• 读入模型

• 处理模型

• 流体区域

• 仿真完善

• 输出几何

读入模型

SCDM具备几乎所有主流CAD格式的读入接口，这就给我们的“仿真驱动设计（Simulation Driven Design）”目标提供了最基础的技术支持，SCDM可以直接读取ProE、UG、CATIA、Solidworks等软件的零件（.prt）和装配体（.asm）文件。（当然，对应的版本有一定限制，比如说低版本的S
