Moldex3D模流分析之 格设定及提供更客制化的BLM选项

建立塑件与嵌件之间的匹配 格可以确保得到更连续、更精确的分析结果，但往往需要在前处理的 格建置上付出很多的心力。而另一方面，由于在浇口附近的区域，由于流变行为复杂，可以使用浇口重建功能来改善浇口附近的 格，进而得到更准确的答案。然而当执行浇口重建时，若塑件与嵌件的匹配 格太靠近浇口，原先的匹配 格可能会变成非匹配 格。为克服此难题，moldex3d模拟除了支持非匹配 格面技术，同时也提供了另一个选项，在浇口重建时，保留匹配好的 格面。

此外，由于要达到一定程度的模拟精度，不同的组件需要的 格分辨率不同，因此Moldex3D提供一个更弹性的方法，让用户可在不同的组件上设定不同的边界层 格(BLM)参数。例如：塑件与模座的镶块所需要的BLM参数不同，可以分别设定不同的参数来获取更好的结果。以下将介绍如何操作这些选项，并且在Moldex3D模拟中展示这些效果。

1.  重建浇口区域时保留匹配 格

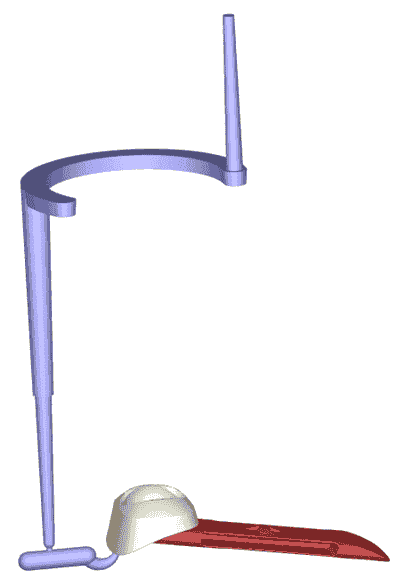

步骤1：准备一个有塑件、嵌件与浇口的模型。

步骤2：打开偏好设定 (

步骤3：在 格的页签中，启动BLM生成精灵，点击生成，并在塑件与嵌件上，产生表面与实体 格。

备注：在复杂的模型中，若自动 格匹配功能无法完全将 格匹配，使用者需要手动将塑件与嵌件之间的非匹配面匹配。

步骤4：产生完浇口与流道的实体 格后，原先在塑件与嵌件之间的匹配 格没有被移动。若是没有勾选重建浇口区域时保留匹配 格的选项，原本的匹配 格就有可能会被移动，可藉由凿切工具确认内部的 格是否有被移动。

2.  在镶块上设定实体 格参数

步骤1：准备一个包含镶块的模型，并设定实体 格参数。

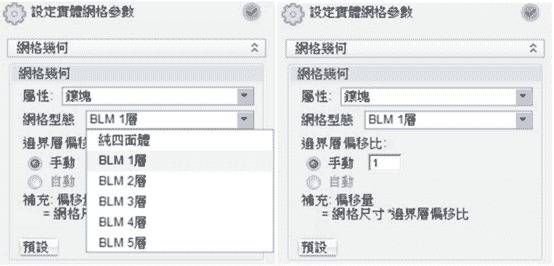

步骤2：在 格的页签中，点选 格参数 ，在 格几何中的属性选择镶块，并在 格形态上设定 格参数(BLM一层，边界层偏移比为1)。

步骤3：完成参数设定后，接着生成表面与实体 格。塑件的 格设定为BLM五层，边界层偏移比为2，镶块则设定为BLM一层，边界偏移比为1(可以利用凿切的功能确认结果)。
