Moldex3D模流分析之采用非匹配 格技术加速冷却系统建模

塑件成型是一种高性能且广泛使用的成型技术。针对嵌件成型的模拟，moldex3d前处理提供强大的功能，为用户自动生成适当的 格。由于进阶使用者需要非常详尽的分析结果，因此需先建构出非常完整的 格；然而若要在每个组件之间创建匹配的实体 格，通常需要有经验的使用者花费大量时间进行 格制作。

Moldex3D现在已克服此问题，Moldex3D非匹配 格技术可支持完整的全模座分析，涵盖塑料部件、塑件和冷却系统（包括模座和冷却水路）之间非匹配的 格生成。使用者将可节省大量的 格制作时间，并仍能获得可靠的结果。以下步骤将说明如何生成冷却系统非匹配 格，以及其在分析中的性能。

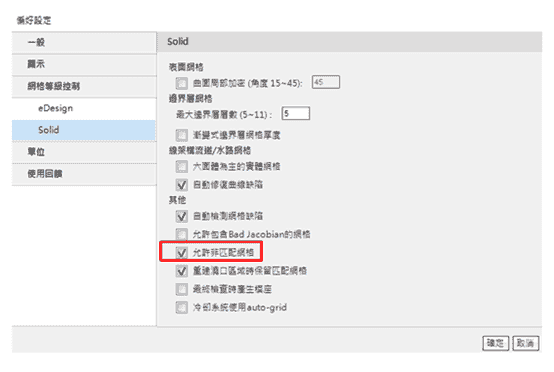

步骤1：开启Studio，并确认已经勾选允许非匹配 格。

步骤2：依照一般前处理流程：汇入几何、设定流道系统、设定冷却系统。

注意：必须优先设定模座，才能产生非匹配冷却系统 格。

步骤3：在产生BLM精灵中，点击生成开始自动产生 格，若顺利完成 格生成，全部的项目皆会打勾。

注意：当模座项后方出现 Auto-grid 文字，表示非匹配模座 格建立失败，则以Auto-grid (fast cool) 形式输出。

步骤4：如下图所示，可以看到塑件(浅紫色)与嵌件(红色)相接的位置所对应的模座(绿色)并非所有 格顶点都有相接，这就是全模座非匹配 格。接下来该模型可用于模流分析，分析结果充分展示了不同组件间及其周围的连续温度分布。
