Moldex3D模流分析之 如何连接棱柱体Prism元素与 四面体Tetra 元素

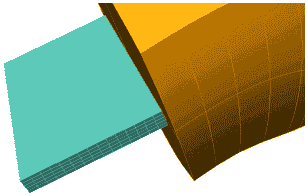

在此教学技术诀窍将说明连接棱柱体元素与 四面体 元素的方式；同时，也会说明保持实体元素质量的方式。请遵循以下范例。在此范例中会有两个区块，名称分别为 A 及 B。区块 A 是棱柱体元素。区块 B 是四面体元素。

可能造成不良质量元素的程序

1.单击 MDXCreatePrismMeshF2 以在区块 A 中建立棱柱体 格。

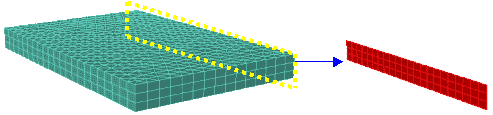

2.挑选相交区域中的表面 格，然后单击 MDXCheckUnmatchedSurface 以寻找棱柱体 格的自由表面。

3.建立区块 B 中的棱柱体表面元素。在此案例中，区块 B 是具有棱柱体元素及四角元素的单一封闭表面 格（无 格自由边或重迭元素）。

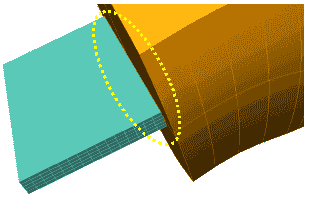

4.单击 MDXCreateTetraMesh 以在区块 B 中建立四面体 元素。最后，建立了区块 A 及 B 中的实体 格。要确认实体 格的正确性，请单击 MDXCheckUnmatchedSurface及 MDXCheckInterseionSolidMesh  以检查实体 格拓扑。结果显示如下。

5.MDXShowBadElement 可用来检查元素质量。

处理棱柱体元素及四面体元素间连接区域的不良质量之正确程序。

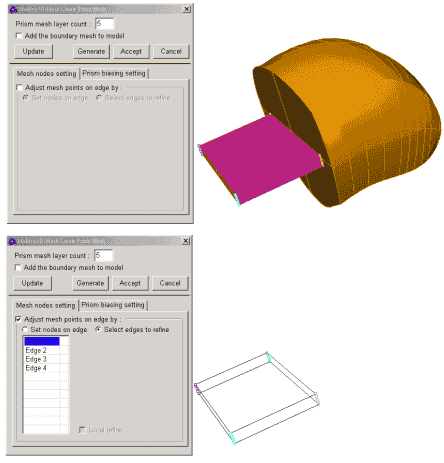

1.单击 MDXCreatePrismMeshF2  已建立区块 A 中的棱柱体 格。检查精致边的 格大小。 格的大小比其他较为精细，因此四角元素的质量应该够好。

2.在剩下的程序中，请遵循稍早提及的相同步骤。单击 MDXCheckUnmatchedSurface 以寻找棱柱体 格的自由表面。建立区块 B 中的四角表面 格及实体 格。

3.单击 MDXShowMeshQuality 以检查实体 格质量。质量表格如下所示。
