NX1953新功能比较体

适用版本：NX1953及以上

在产品的设计周期中，设变是无可避免的。对于模具设计部门的人员而言，如何快速的甄别出设变尤为重要。在以往的版本中，可以通过【模型比较】功能来识别设变，而在NX1953中，新推出的【比较体】功能可以让用户更直观，更便捷的识别设变。

以下将为各位介绍NX1953中【比较体】功能的特点及其使用。

NX1953中【比较体】功能具有以下特点：

【比较体】功能将取代原有的【模型比较】功能。

自动的视窗同步：在查看设计差异时，两个产品的视图会自动同步，用户能更便捷的看到修改的区域。

提供面与距离映射两种对比方法：不仅能分析出结构的差异，还能分析出面的偏差度。

支持收敛体：可用于扫描数据与逆向结果进行差异比对。

以下介绍【比较体】功能的使用：

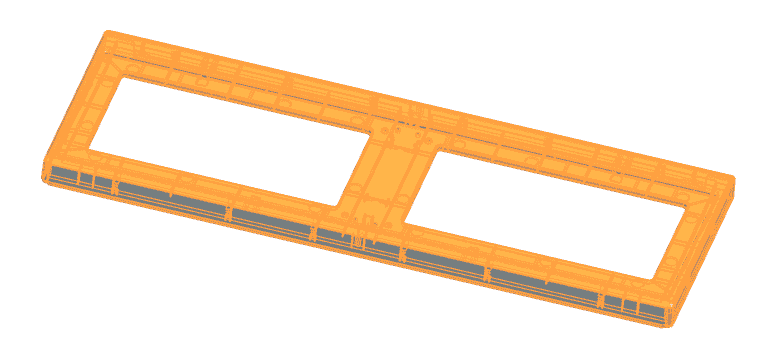

模型对齐：不管是基于实体比对还是组件比对，在使用【比较体】功能前，需要将两个模型进行对齐。用户可选择某个基准点，通过移动对象的方法完成模型的对齐（如图1）。

图1  模型对齐

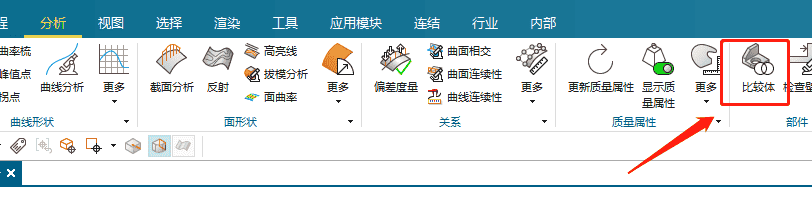

进入NX1953，在分析页面中选择【比较体】功能如（图2）。

图2 比较体功能

在【比较体】功能中，依次选择对比的两个模型如。（图3）。

图3 选择对象

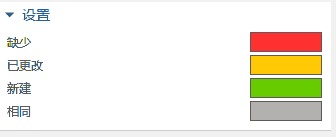

颜色设置：指定不同的比较结果的颜色：如：缺少（红色）、更改（黄色）、新建（绿色）和相同（灰色）。见（图4）。

图4 颜色设置

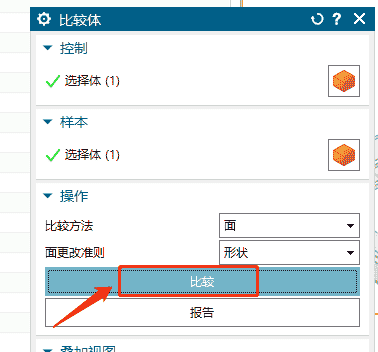

执行“比较”，设置比较的方法：面或者距离映射，如图5。

图5 填充孔

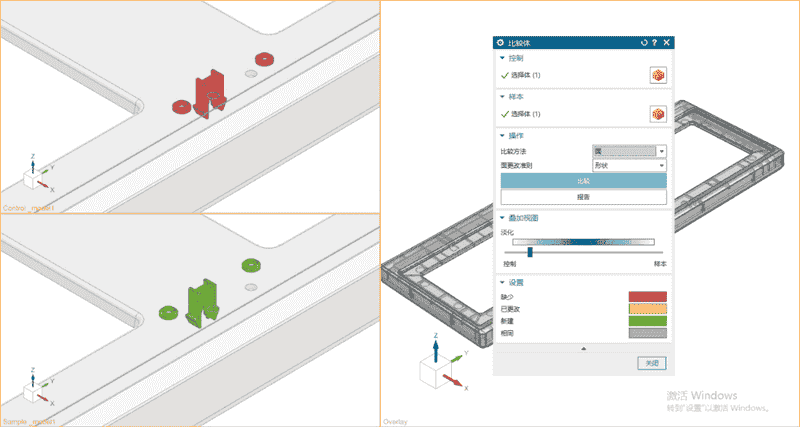

查看对比结果， 【比较体】功能提供了视窗同步功能，用户在查看A对象时，B对象会自动跟随切换视角。

图6  查看比对结果

以上就是NX1953【比较体】功能的全部内容，希望能对大家有所帮助。
