1. 模型描述
这是一个使用创成式方法（即经拓扑优化和后处理）设计的机械手臂模型。完整模型是一个包含7个零部件的装配体。 模拟机械手臂底部固定、手爪位置抓取重物的工况下，结构整体的位移，及手臂重点位置的应力结果。
2. 软件启动及模型导入
打开PERA SIM，创建一个结构静力分析项目。可以看到，在结构分析中，目前软件支持的分析类型已经比较全面。包括静力、瞬态动力学、模态分析、谐响应分析、反应谱分析、特征屈曲、稳态和瞬态热分析等。
创建新的结构分析模型界面 PERA SIM其实还包含流体、电磁、声学等分析模块，界面整体设计风格保持一致。这里没有显示。 软件启动后，整体界面和2021版本相比，变化非常明显。界面的配色更为清爽，菜单栏和模型树的图标整体经过重绘，界面全局改造为Ribbon风格。
PERA SIM 2022新界面 软件GUI支持单位制，是一款有限元仿真软件的美德。

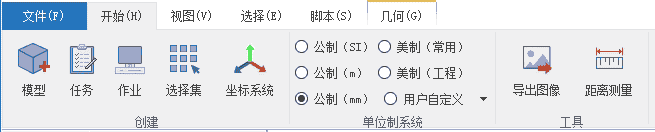

开始选项卡，可以设置软件的单位制系统 在软件界面上，仍有不同模块的下拉菜单。包括草图、几何、 格、属性、连接、任务、载荷、作业、结果等。在每一个模块，上方Ribbon菜单会出现一个内容敏感选项卡。
如果需要在PERA SIM软件里直接建模，可以在软件里绘制草图然后选择拉伸等操作。更复杂的模型则允许直接导入通用格式的几何文件。

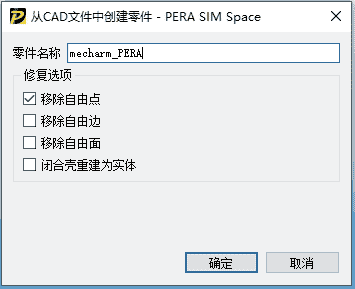

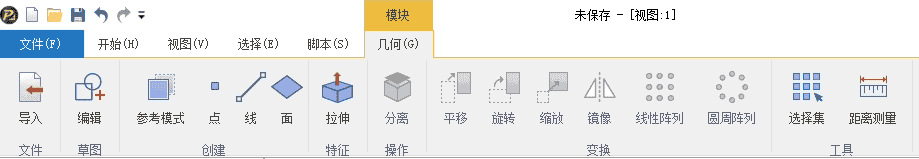

几何选项卡，功能比较丰富 导入几何时，还可以设置一些几何修复选项。
导入几何以后，可以看到模型默认的配色，饱和度不高，展示效果很漂亮。

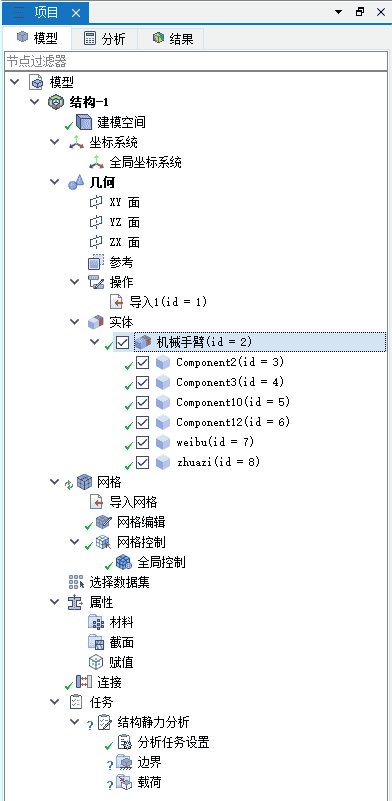

从外部导入的stp格式机械手臂几何模型 在左侧项目窗口，可以看到模型树。所有图标的色调保持一致为淡蓝色，非常清爽。实体几何中包含的组件，以及组件的中-英文部件名，都正确导入了PERA SIM软件中。
3. 格划分与边界条件
几何导入后，下一个模块就是 格划分。 格选项卡支持导入外部生成的 格模型，也支持全局和局部的 格划分控制。
格模块- 格选项卡相关功能命令 什么也别管，先……直接用默认设置画一套 格试试？
使用全默认设置画出的机械手臂 格 可以看出，这个模型中各部分的特征尺寸差异很大。在手臂尖端附近，和两段手臂模型处，特征尺寸相对较小。默认的 格尺寸与模型的细节特征相比还是稍显粗糙。但其实放大仔细看，这个 格质量也还勉强过得去，也是可以提交计算的。 我们清除掉默认 格，来看看全局和局部 格控制都有哪些功能。 在全局 格控制面板，基本设置与2021版本差别不大，可以使用自适应 格尺寸。取消勾选自适应大小后，可以看到 格尺寸设置后面，用蓝色字体显示了对应单位 mm。
全局 格控制界面及选项 在局部 格控制界面，我们可以单独选中修改对应几何部件的 格尺寸。
局部 格控制-对象选择界面 定义好全局和局部 格尺寸及单元阶数信息后，可以画出质量更高的机械手臂 格。
划分好的四面体 格 接下来定义属性。在属性模块，创建材料、截面，将二者赋予给实体即可。PERA SIM 2022版本的材料库功能，内置了许多常用材料的弹性模量、泊松比等参数。

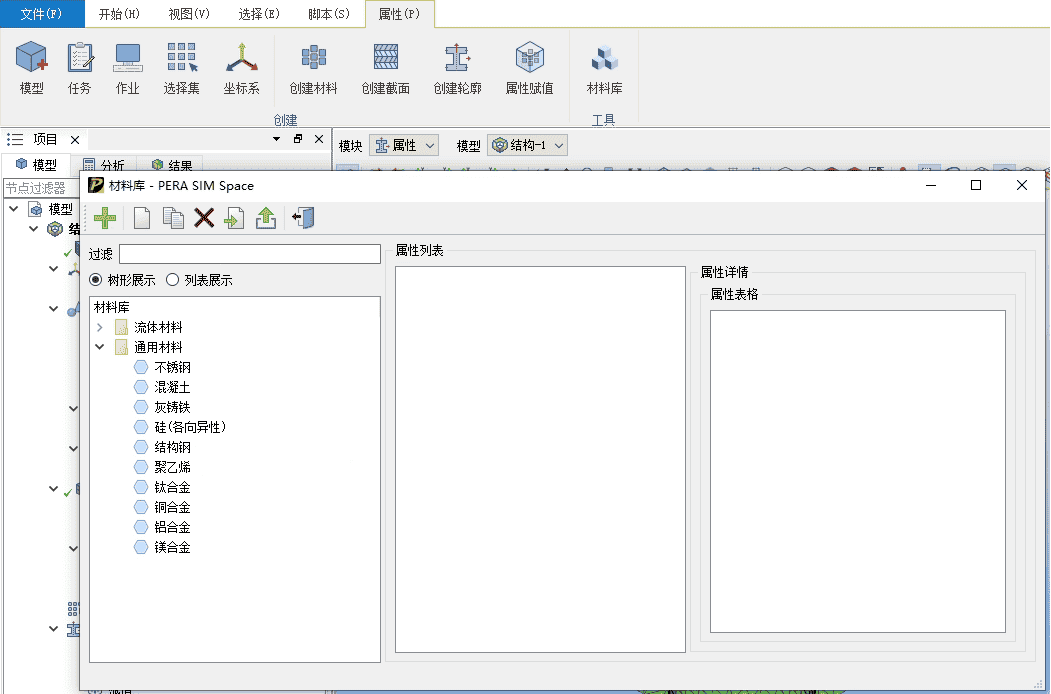

材料库窗口 在属性定义界面，可以看到PERA SIM这个版本中，已经支持了线弹性、塑性和结构阻尼参数的输入。对于热分析，还支持热导率和比热性质。
