在实际工况中，工业产品受到的激励类型往往是振动载荷激励，为了确保产品的结构可靠性和安全性，必须在产品设计阶段就确保该产品的振动疲劳寿命。下面列出了承受振动载荷的典型部件。
振动疲劳的典型载荷激励
疲劳分析基本流程

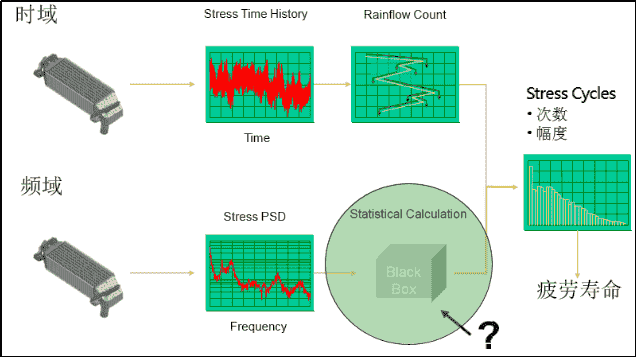

PSD雨流统计
随机振动循环计数
??为了评估随机载荷引起的疲劳损伤，必须确定循环次数和应力范围
在随机荷载作用下，每个时间段的时程是不同的，但每个时间段的统计是不变的。
??窄带信 具有相应的正峰和负谷值
两个正峰（正峰-负谷-正峰）之间的信 为一个循环。
??宽频带过程在正峰和相邻负谷之间会有很小的应力循环
忽略这些小循环会低估疲劳损伤。
??常常会用到三个统计参数来估计随机振动信 的循环次数和应力水平。
·向上过零次数E，也称为统计当量或期望频率
·峰值数E
·不规则系数(γ)

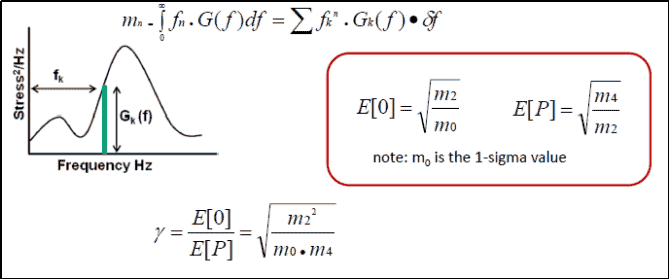

??RPSD(响应PSD )矩
·E 和 E 可以从RPSD的矩进行估算
·不规则系数(γ)用于随机信 类型的评估
nCode DesigenLife软件
提供四种PSD循环计数方法
??DesignLife 中可以选择一些方法
·Narrow Band窄带
·Steinberg斯坦伯格
·Dirlik德里克
·LaLanne拉朗尼
??所有四种方法
·采用统计参数评估循环数
·Miner’s Rule 累积损伤
Ansys nCode DesigenLife
随机振动疲劳分析流程
nCode DesigenLife其它振动分析类型

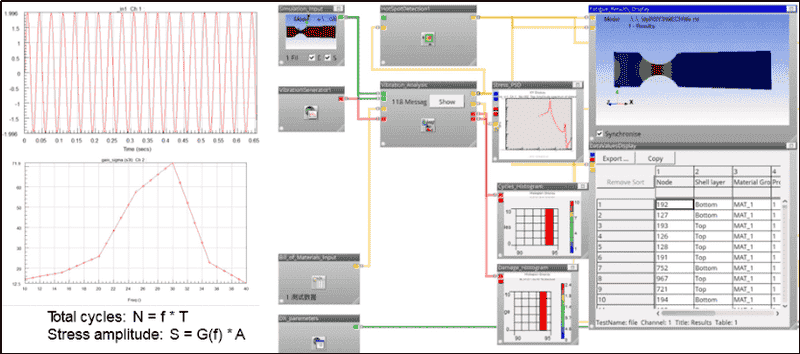

??扫频载荷(Sine Sweep)
在许多情况下，振动被认为是谐波；这通常发生在旋转机械（发动机、涡轮机等）中，正弦可以扫描（正弦扫频）或固定（正弦驻留）。
??定频载荷(Sine Dwell)
??PSD叠加多个定频(Sine-on-Random)
Sine-On-Random加载通过允许用户指定宽频带加载来增强，以降低原始窄带方法固有的过于保守的问题。
基于nCode DesigenLife的
散热风扇支架振动疲劳
基于nCode DesigenLife的
车灯振动疲劳分析流程
