有限元 格划分是有限元分析前处理的重要环节，有限元单元类型的选择、单元尺寸大小控制、 格划分方式都对分析结果的准确性有很大影响。不同的分析人员 格划分的结果都不一样，这也直接导致应力分析的结果不唯一。
有限元 格概述

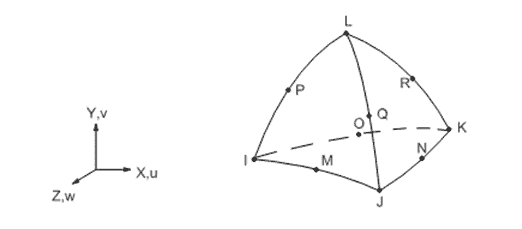

对于结构有限元应力分析，最常用的是四面体 格和六面体 格。在ANSYS中的四面体推荐使用10节点高阶的Solid187单元，该单元具有一下特点： 1）产生 格容易； 2）对模型的适应性强； 3）基于四面体单元可以进行自适应 格加密。 如图1给出了四面体187单元的示意图，该单元为ANSYS单元库中的10节点高阶四面体单元，也是ANSYS Workbench环境中对复杂模型优先使用的单元。
图1 四面体187单元的示意图 图2给出了四面体Solid285单元的示意图，该单元为ANSYS单元库中的4节点低阶四面体单元。
图2 四面体285单元的示意图 在ANSYS中高阶六面体结构单元就是Solid186单元，如图3所示，六面体单元的特点： 1）适合简单模型进行 格划分； 2）对于复杂模型，需要在前处理耗费较长时间，对复杂模型的适应性差；

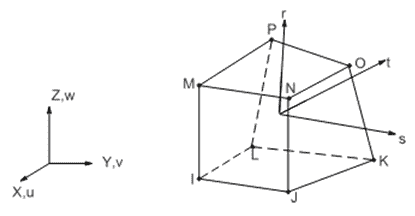

图3 Solid186六面体单元示意图 图4给出了六面体Solid185单元的示意图，该单元为ANSYS单元库中的8节点低阶六面体单元。
图4 Solid185六面体单元示意图
不同行业专家的观点
1、宋博士博客 宋博士在其新浪微博“宋博士的博客”2015年1月3日的文章《ANSYS WORKBENCH中划分 格的几种方法》中给出 格划分的观点如下： 总体来说，对于空间物体而言，我们应当尽量使用六面体 格。 当对象是一个简单的规则体时，使用扫掠 格划分是合适的；当对象是多个简单的规则体组成时，使用多域扫掠 格划分是合适的；接着尽量使用六面体主导的方式，它会在外层形成六面体 格，而在心部填充四面体 格。 四面体 格是最后的选择。其中如果要忽略一些小细节，如倒角，小孔等，则使用patch independent算法;如果要要考虑一些小细节，则使用patch conforming算法。至于自动 格划分，是最傻瓜化的方式，一般对于初学者适用。
