本章介绍Testlab外场声源识别测试方法。打开外场声源识别模块，有两种方法：
（1）点击开始，选择程序中的Simcenter Tools Options Acoustic选择HD Acoustic Camera 36/54；
（2）Tools Options Acoustic文件夹，双击HD Acoustic Camera 36/54。
1 通道设置(Channel Setup)
开启前端，连接到电脑，自动获取IP地址后，打开Testlab Acoustic → HD Acoustic Camera 36/54程序。
图 1 Channel Setup界面
在通道设置界面，将ChannelGroupId和Point两列复制下来， 然后切换到Read Teds， 读取传感器的灵敏度等信息， 选择所有麦克风的TEDS信息，INSERT到通道设置中， 然后将复制下来的ChannelGroupId和Point两列拷贝回去。最终得到如图 6-1的通道设置。
2 HDCam图形及 格设置界面
2.1 设置文件的建立
点击New，新建立一个bdd文件，该bdd文件中将包含图形及 格信息。
图 2 HD Acoustic Camera界面
2.2 图形捕捉及 格定义

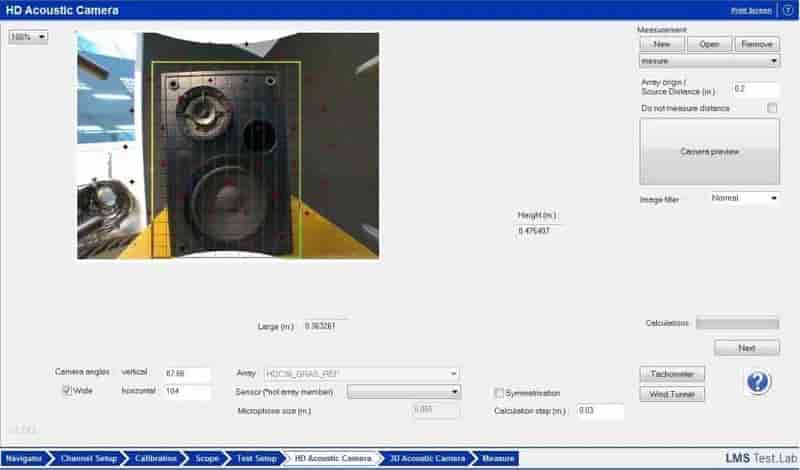

点击Camera preview键，交互调整麦克风阵列相对被测物的位置，然后再点击Camera picture捕捉图片。
在捕捉图片的同时，系统将使用阵列上的红外测距传感器自动检测测试物到阵列的间距。用户也可以手动输入间距。
最后得到的图形包含了如下信息：
（1）红色点标识代表阵列上各麦克风的位置
（2）黄色方框为准备进行声源识别的区域（用户可拖曳该方框的顶角端进行区域的调整）
（3） 格代表进行声源识别计算的点数
2.3 参数定义说明
图3 参数定义说明
（1）Wide：选框，是否选择使用相机的广角效果。
（2）Camera angles：相机的角度范围，该值一般选择相机的默认值。
广角模式角度范围：垂直方向87.6°，水平方向104°
非广角模式角度范围：垂直方向46.8°，水平方向60°
（3）Array：当前所使用的麦克风阵列模板名称
（4）Sensors (*not array member)：为非阵列传感器，即不参与声源识别计算的传感器。用于当某个传感器/通道出现故障时，或该传感器为参考传感器时，将其排除出声源识别计算。
（5）Microphone size：麦克风尺寸。由于红外测距传感器与麦克风传感器不在一个平面，该处设定麦克风尺寸，以对麦克风阵列到被测物的间距进行修正。软件默认的是丹麦GRAS 40PH的麦克风尺寸。如果需要修改该数值，可以到MapdB.ini文件中修改z0项数值；该文件中的y0 和x0 数值表征摄像头不在阵列中心。
（6）Symetrisation选框：勾选标识计算时考虑地面反射。
（7）Calculation step：定义沿水平/垂直方向的计算 格数。
最终的设置文件将保存为.bdd文件。
（1）如果在该设置界面重新点击New，l会自动激活Camera preview，生成新的包含图形及 格信息的bdd文件。
（2）如果要使用相同的图形及 格，进行不同工况的测试，应当在下一个测试界面点击New，创建新的项目文件。
3 HDCam 测试界面
3.1 数据文件定义/管理
在测试界面可以：
（1）直接使用设置界面得到的bdd文件，点击Record开始进行测试，每一组数据文件均对应一个bdd文件，第二组及之后的文件会在文件名后自动以数字更新。
（2）点击New，重新建立一个bdd文件，点击Record开始进行测试，测试数据将与设置界面的图形及 格信息一同存储到新的bdd文件中。
（3）点击Open，选择Simcenter TDF (*.idx)，直接调用已有的TDF数据文件，将数据文件和设置界面得到的图形和 格信息共同存储在与TDF文件名相同的bdd文件中。
3.2 信 采集
点击Record键，开始信 采集。测试过程中，软件会切换Testlab的Measure界面。测试完成后，软件将自动返回到HD Acoustic Camera界面，等到Record键下方的指示灯变绿后，表示数据存储完毕。
图 4 信 采集界面
如果对于移动声源，勾选Movie during acquisition，l与数据同步记录视频信息。
3.3 数据检查

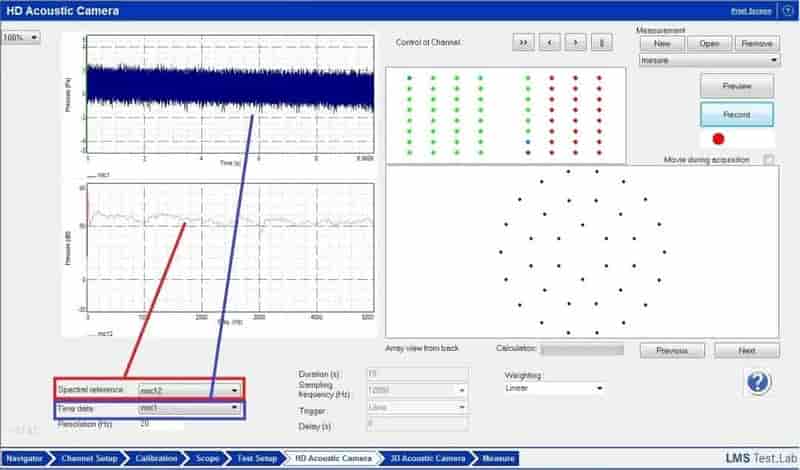

（1） 界面左上图代表某通道传声器的原始波形信 。
（2） 界面左下图代表某通道传声器的平均频谱，如果选择OAL array，l显示
（3） 阵列上所有麦克风的总晕值。
（4） 界面右上图显示通道信 状态，其含义如下：
绿色代表阵列麦克风信 正常；
蓝色代表非阵列麦克风信 正常；
红色代表通道未激活；
黄色代表则试进行中或状态更新中。
（5） 界面右下图为麦克风阵列示意图（阵列背面试图），其上的红色点标志与左下的频谱通道以及右上通道信 状态图相关联，以便于用户直接定位到故障麦克风及通道。
（6） 通过点击中的按钮对各个通道的信 进行频谱显示，如发现有通道频谱异常，定位找到阵列上的哪个麦克风，以便检查。
（7） Duration，Sampling Frequency，Trigger，Delay等显示测试的相关参数。
（8） Weighting可以在线性频谱和A计权频谱之间切换。
4 HDCam 测试界面
点击测试界面的Preview键，会弹出测试预览界面，如下图所示。

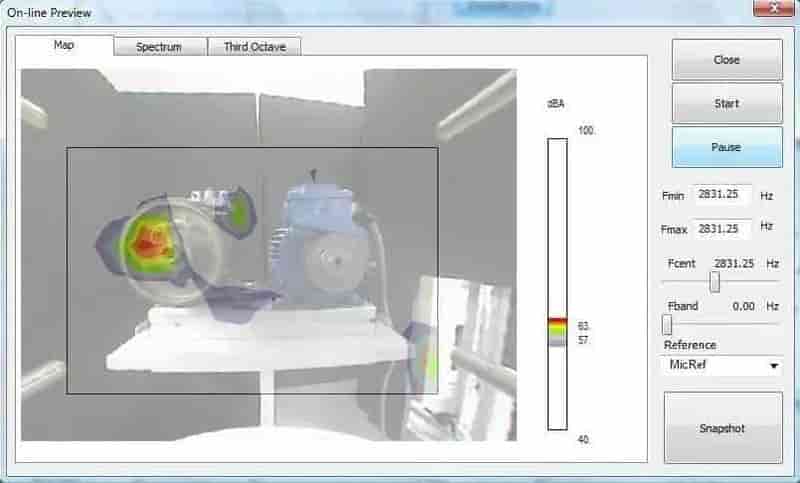

图 5 HDCam 测试预览界面——Map
点击Start开始预览：
（1） 在Spectrum或者Third Octave中使用鼠标拖动或单选某个所关心的频率或倍频程；
（2） 在Map中显示噪声源分布云图；
（3） 对关心的云图可以使用Snapshot键进行截图。
