如何编写 ZPL 宏:计算环带垂轴色差

简介

假设我们要计算系统的环带垂轴色差 (ZTCA)。ZTCA 作为光瞳区域的函数,定义为两个波长在像平面上的光线高度差

ZTCA = YF – YC

基本算法如下:

1、定义步进式光瞳区域

2、对应追迹每个波长的边缘光线

3、减去 y 坐标

4、输出结果

我们建议在编写 ZPL 宏时将采用以下编程规范,使宏更易于阅读:

· 将所有变量写成小写形式

· 将所有 ZPL 函数和关键字写成大写形式

· 对IF和FOR循环采用文本缩进

· 赋予变量有意义的名称 (例如 ray_angle 而不是 a)

· 使用描述性注释(例如使用 ! 或 #)

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

初版宏的编写

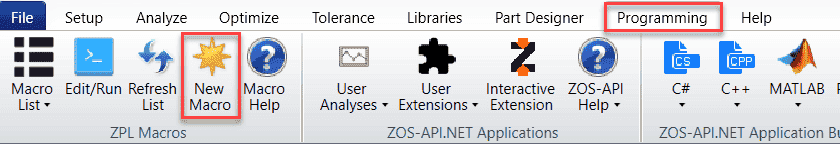

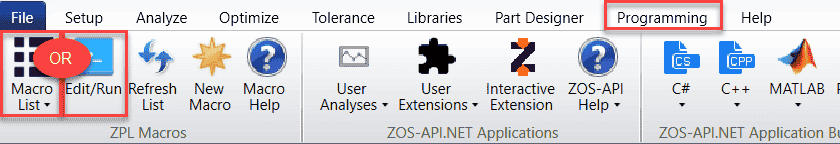

对于此示例,我们将使用示例文件ZemaxSamplesSequentialObjectives Doublet.zmx。将此文件加载到 OpticStudio 中,然后单击“编程“ (Programming)…新建宏 ( New Macro)”:

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

输入以下代码,以根据之前描述的算法流程来计算环带垂轴色差 (ZTCA) :

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

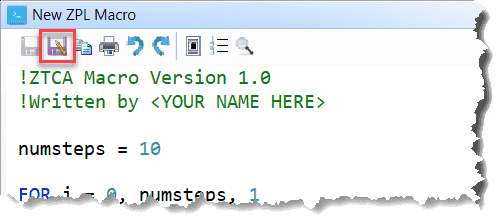

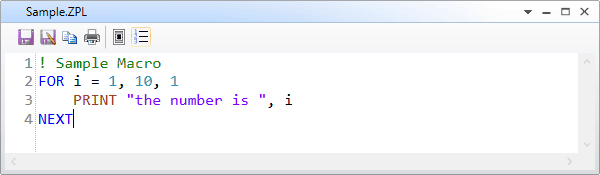

使用功能区上的第二个按钮将宏另存至 ZemaxMacros folder,命名为 “ZTCA1.zpl“。

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

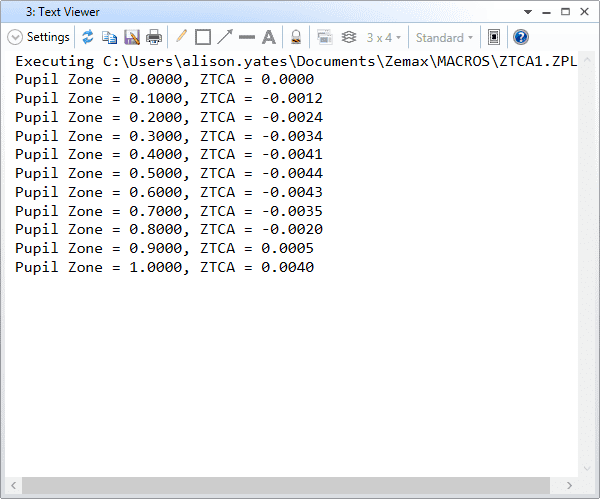

运行宏时,将出现一个新的文本窗口,其中包含宏的输出。在本示例中,输出结果为环带垂轴色差 ZTCA ,作为光瞳区域的函数:

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

请注意,此宏文件需要基于许多假设,确保宏能够正常运行:

· 边界波长是 1 和 3

· 步进数为 10

· 它仅计算轴上视场的环带垂轴色差 ZTCA

· 无错误检查功能

如果只有一个波长怎么办?

让我们改进宏,使其可以与其他文件一起使用。

通用宏的编写 用户自定义的步进数

我们可以使用 INPUT 关键字提示用户输入步进数,而不是使用固定值 10。在宏的开头,删除赋值“numsteps = 10”并按如下方式使用 INPUT :

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

运行宏时,“ ZPL 宏输入 (ZPL Macro Input) ”窗口将出现:

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

IF 语句通过函数 INTE() 测试 numsteps 是否为正整数,该函数将会对数值进行四舍五入。 GOTO 命令 OpticStudio 使用指定的 LABEL 命令将程序跳至某一行(向前或向后)。在这种情况下,我们使其跳到程序的结尾:

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

尽管 END 在使用子例程时才被严格要求,但是使用它来指示宏的执行在何处终止是一个良好的编程习惯。

适应不同的波长

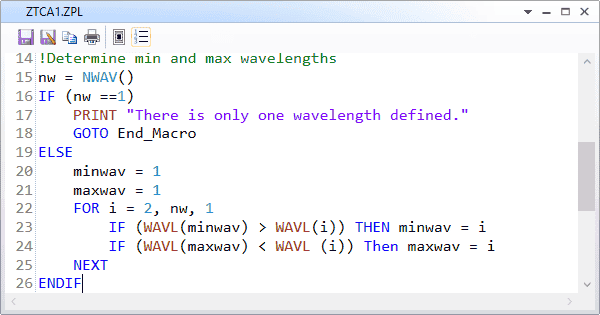

接下来,我们可以要求宏确定临界波长(最小和最大),并将其用于光线追迹中。如果文件中仅定义了一个波长,我们也可以要求宏返回错误消息:

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

现在,用于光线追迹的波长是 minwav 和 maxwav,因此在 FOR 循环中,将行:

RAYTRACE 0, 0, 0, py, 1

RAYTRACE 0, 0, 0, py, 3

用以下两行替换:

RAYTRACE 0, 0, 0, py, minwav

RAYTRACE 0, 0, 0, py, maxwav

错误检查

最后,我们可以使用 RAYE() 检查光线追迹期间的错误。因此,代码变为:

如何编写 ZPL 宏:计算环带垂轴色差

将宏另存为 ZTCA2.ZPL 并测试代码正确性,确保您测试了每种错误情况:

· 用户定义的步进 < 1 或非整数

· 仅1个波长

· 光线错误

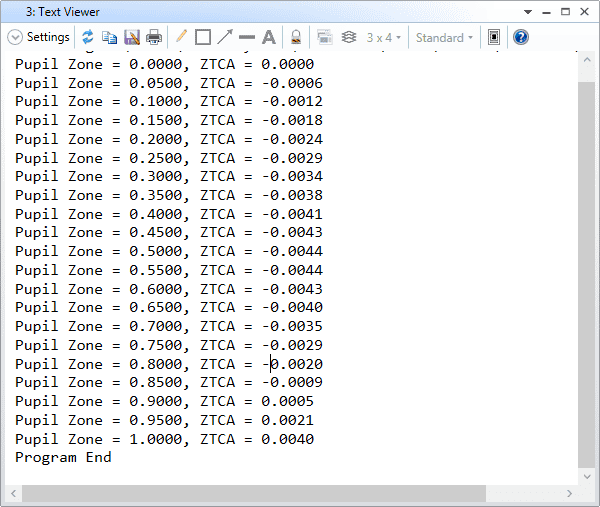

以下是20个光瞳区域的宏输出:

如何编写 ZPL 宏:计算环带垂轴色差

如何编写 ZPL 宏:计算环带垂轴色差

错误检查

除了输出数据外,我们还可以使用 PLOT 或 PLOT2D 关键字来绘制数据。 PLOT 支持一个自变量和一个因变量,而 PLOT2D 支持两个自变量和一个因变量。这两个关键字都允许用户充分控制绘图格式,例如:

· 标题,坐标轴图例

· X,Y 轴刻度

· 注释

· 数据点和拟合线:颜色、样式、大小

· 窗口纵横比

为了能够绘制数据,首先需要声明两个数组变量:一个用于光瞳坐标,一个用于环带垂轴色差 ZTCA。在用户输入和错误检查代码之后添加数组声明:

DECLARE pupil, double, 1, (numsteps + 1)

DECLARE ztca, double, 1, (numsteps + 1)

然后,在主循环内,您需要将值存储在先前声明的数组中,而不是将其输出到屏幕上。 这意味着将此行:

PRINT “Pupil zone = “, py, ” ZTCA = “, yf-yc

用下两行替换:

pupil(i+1) = py

ztca(i+1) = yf-yc

最后,在主循环之后添加代码以创建绘图:

PLOT NEW

PLOT BANNER, “ZTCA vs Py”

PLOT TITLE, “Zonal Transverse Chromatic Aberration”

PLOT TITLEX, “Normalized Pupil Coordinate (Py)”

PLOT TITLEY, “ZTCA (mm)”

PLOT RANGEX, 0, 1

PLOT RANGEY, -0.005, 0.005

PLOT DATA, pupil, ztca, (numsteps + 1), 1, 2, 0

PLOT GO

PLOT DATA 用于定义要绘制的一系列数据点。它需要以下参数:

x_array, y_array, #points, color, style, options

在本例程中颜色 1 = 蓝色 (Color 1 = blue), 样式 2 = 虚线 (style 2 = dashed), 可选项 0 = 无数据点标记 (option 0 = no data point markers)。

PLOT 语法的完整说明可以在帮助文件部分的编程选项卡 (The Programming Tab) > 关于 ZPL (About the ZPL) > 关键字(关于zpl) (KEYWORDS (about the zpl) ) > 绘图 (PLOT) 中进行了描述。

现在将宏另存为 ZTCA3.zpl 并运行它。该宏将产生以下绘图:

如何编写 ZPL 宏:计算环带垂轴色差
