哈飞：基于PDM的一体化三维工艺设计

工艺设计与管理的数字化是制造企业“甩图纸”的核心内容之一。随着制造业企业越来越多地采用三维CAD进行产品设计，基于三维产品模型工艺规划已经成为企业的迫切需求。基于三维产品模型的工艺应用对提升企业工艺、制造质量，提高企业产品的工艺创新能力、缩短产品研制周期，以及提高市场应变能力具有重要意义。

哈飞公司工艺设计应用背景及新需求

2004年，哈飞公司开始应用二维CAPP进行工艺设计，并在传统的以二维图纸的型 工艺设计中发挥了重要作用。在二维工艺设计中，工艺设计的表达通过大量文字描述和一些静态视图来完成，这种表达方式对于以二维图纸作为制造依据的型 来说，仍然是比较方便快捷的工艺设计方式，并能清晰表达出工艺设计意图。

近几年，由于在大飞机等新型 的研制中，设计环节全面采用了MBD技术，即通过三维模型表达设计意图，在三维模型上标注尺寸、定义公差、注释加工信息等，取消传统的二维图样。二维CAPP已无法适应这些型 研制需求，二维CAPP面对MBD技术暴露出来的主要不足是无法利用已有的三维产品模型的成果和三维产品模型表达能力强、形象直观的优势，尤其是对装配工艺规划，由于装配工艺自身特点，通过语言和静态图形描述很难完成准确的装配工艺规划的表达，而装配工艺又恰恰是产品形成的最后工艺环节，其工艺作用和指导意义不言而喻。基于上述原因，新型 基于三维产品模型的工艺规划与设计已成为制约企业整体工艺质量和效率的瓶颈，需求非常紧迫。

2010年，哈飞应某厂所联合研制的新型 应用需求，实施了基于Windchill开发的企业级PDM系统，满足了某型 相关各业务部门数据协同管理、制造构型管理(PBOM/MBOM管理)、工装数据管理、集中数据管理（工程数据集/制造数据集/检验数据集/内部文件等）、系统集成（二维CAPP集成/MES集成/MPM集成）等方面的实际需要。为了应对MBD技术对工艺设计与管理带来的挑战，迫切需要建立基于MBD环境的三维工艺系统，以确保在工艺设计与管理等环节有效利用MBD模型，实现三维可视化环境下的工艺设计与管理。经过多方论证，哈飞于2012年底决定引入PTC的三维工艺设计组件windchill MPMlink，并基于现有的windchill系统进行功能扩展，开发三维工艺设计与管理系统，以满足飞机设计工艺一体化管理的需要。

三维工艺设计核心需求

(1)基于现有的企业级PDM系统的单一数据源，实现基于MBD的三维工艺规划、三维工艺详细设计、三维工艺指令创建，将三维MBD技术通过一体化管理平台在全企业范围内贯彻；

(2)实现三维工艺设计的结构化管理，并对工艺资源进行统一管理，实现三维设计数据、工艺设计结构化数据、工艺仿真数据、工艺资源的一体化管理；

(3)扩充原有的PBOM和MBOM管理功能，实现三维PBOM/MBOM管理；

(4)实现设计制造更改的一体化，支持全局更改过程控制，确保设计更改能够在制造端得到及时贯彻。

(5)建立工艺设计知识库，对标准工艺规程和量具、夹具等工艺资源集中管理，并能够与设计数据、工艺设计结果等进行有效的关联，实现设计、工艺、工艺资源管理的一体化；

(6)实现三维工艺信息及设计数据向生产车间的打包发布，包括三维可视化工艺指令创建、制造数据打包处理等，使车间人员方便、快捷地获取和浏览所需的制造数据。

基于PDM的一体化三维工艺设计系统的总体方案

由于哈飞公司企业级PDM系统以PTC公司的Windchill PDMLink模块作为基础平台，而三维CAPP系统以PTC公司的Windchill MPMLink模块作为基础平台，因此工艺设计与产品设计能够实现更好地实现一体化衔接。三维CAPP系统仅作为三维AO/FO的编制工具，通过它编制的AO/ FO文件既包含以文字形式表达的结构化工艺基本信息，同时又包含三维装配动画、三维工序中间模型、CAD简图、图片等实体文件，这些结构信息和实体文件都是在PDM系统进行统一管理。同时三维工艺数据通过与数字化生产制造执行系统的集成接口，可以发布到数字化生产制造执行系统中，车间生产现场的工人可以通过数字化生产制造执行系统的三维可视化浏览功能，浏览三维工艺指令，指导操作。

三维工艺设计与企业PDM系统的一体化整合过程包括：

(1)当设计更改/PBOM等发生更改时，PDM系统能够白动提示相应工艺文件编制人员，由编制人员决定是否对工艺文件进行更改。

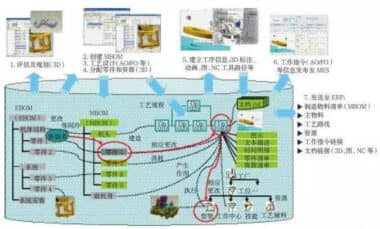

Windchill系统能对设计信息和工艺数据进行统一存储和管理，当设计数据发生更改时，能自动传播至工艺环节，提醒进行相关工艺数据更改，或与设计数据进行同步，实现设计制造数据的一体化管理。设计制造数据一体化管理过程见图1。

图1 设计制造数据的一体化管理过程图

基于PDM平台的一体化工艺设计环境的优点包括：

(1)单一的编制入口，所有工艺编制人员通过统一的入口登录系统进行工艺文件的编制和修改，并且三维工艺系统集成于PDM中，实现与PDM无缝对接。

(2)工艺文件采用标准化和对象化管理方式，工艺文件的管理颗粒度可以达到工序级。

(3)工艺资源对象化管理，通过统一资源库的建立和对接，使工艺编制在用到工艺资源时，只需要调用统一的工艺资源库中的工艺资源，使得工艺文件更加规范化和标准化。

(4)工艺规程中加入三维数模和动画，工艺展现更加直观，有助于帮助下游的生产和制造等部门更好的理解零组件的装配和制造过程。

三维工艺设计系统核心功能

三维工艺文件编制和输出

(2)工艺文件编制过程中，其工序对象可关联技术文件、数控程序、生产说明书、典型工艺规程、电子展开、供应状态、工装数模等数据。

(4)提供工艺文件的输出与预览功能，在预览时可动态获取轻量化三维模型、装配动面生成可交互的工艺文件。

(5)系统支持从PDM系统中获取已经存在的EBOM/PBOM/MBOM/TBOM中的三维设计模型/工艺模型/工装模型轻量化模型和本地上传轻量化模型两种方式进行中间模型设计和批注，装配动画制作等工艺设计工作。

(6)在上传工艺简图时支持各种格式的图片以粘帖的方式从本地插入三维工艺文件中。

(9)支持对工艺规程的新建、检出、检入、修订、删除等操作，并可进行工艺规程对象的更改管理、版本控制和属性扩展定制，支持对工艺文件设计结果的有效性进行控制。

与应用工具的集成

(2)利用三维轻量化工具标准功能实现三维模型中设计、工艺、检验信息的抓取（如结构树、MBD模型、三维标注等），并可直接基于轻量化模型进行测量和标注。

(3)工序设计过程中，可以清楚了解每个工序下参装零、部件的装配情况，并可以利用可视化工具提供功能进行旋转、剖切、添加尺寸标注、制作装配动画。

工艺资源管理

工艺资源按照使用地方不同，分为公共工艺资源库和个人资源库。公共资源库分为工艺资源库和工艺知识库。工艺资源库管理资源包括车间、工序名称、工装、刀具、工具、量具、设备、材料、工艺常用语。工艺知识库包括典型工艺、工艺模板、工序模板、工艺技术标准。个人资源库包括工艺模板、工序模板、个人常用语。

工艺资源间的约束关系包括：(1)车间包含不同设备，设备对应多种刀量具及工装；(2)设备也隐形决定了可加工材料（规格、材质）；(3)材料对应特定的典型工艺（热表处理）；(4)工序名称与车间和设备有相应的约束关系。

工艺资源的管理和应用要求：

工艺数据的结构化

Windchill系统的三维工艺管理功能不仅支持AO/FO的结构化管理，还支持工艺文件编制过程中所用到的工艺资源的结构化管理（图2）。

图2 工艺数据结构化管理

通过三维工艺管理功能，AO、FO中包括的工序/工步、工艺资源等信息作为单独对象在三维工艺管理中进行有效组织，并建立了关联关系，最终形成错综复杂的工艺信息 络树。型 生产现场需要用到的AO/FO等工艺文件将通过三维工艺管理提供的工艺汇总能力，获取系统中存储的相应工艺信息，生成满足特定业务需要的工艺文件格式，工艺文件格式可由用户自由定义，从而可有效保证三维工艺管理中存储的工艺信息和生产现场采用的工艺文件间的一致性。

三维工艺数据向生产现场的发布

结束语

目前，哈飞公司基于PDM的一体化三维工艺设计系统已经在新型 上线应用，通过该系统的应用，改变了传统二维工艺设计与工艺数据管理的理念，实现了新型 设计制造更改过程的一体化、三维工艺数据的结构化、工序和资源的标准化管理。同时，通过PDM系统与数字化生产制造执行系统的集成应用，使三维工艺数据能够及时、快速、有效地发布到生产现场，指导车间工人顺畅完成装配制造工作。
