标准化行业化的天河CAD/CAPP解决方案 快速提升泰山集团工艺数字化能力

泰山集团

  “超越现在、领先未来”为愿景的泰山集团是一家集工业锅炉、电站锅炉、压力容器、变压器、高压开关、电线电缆、余热制冷机组等产品研发、制造、销售与技术服务为一体的国家高新技术企业，是国家科技部认定的电力电器产业化基地骨干企业和国家电 定点企业。

    泰山集团大力实施“技术创新、市场创新、管理创新”为内容的创新战略，信息中心与工艺部门通过实施天河智造的CAD/CAPP标准化行业化的解决方案，在短短三个月就帮助企业规范企业了工艺流程，提高工艺设计效率，提升工艺管理水平，增强企业市场综合竞争力。

泰山集团实施CAD/CAPP标准行业方案要解决三个层次的问题：

　　其一采用CAPP系统使工艺人员抛弃Word，Excel，甩掉手册，成为工艺人员的一个工作平台，综合利用企业的工艺资源和工艺经验数据库，顺畅地完成工艺编制方式，输出大量指导生产的工艺卡片，这是CAPP软件的一个基本功能。
　　其二实现工艺信息管理;以数据库为技术支撑，实现机加工艺、焊接工艺、热处理工艺、装配工艺编制;材料定额计算和汇总;工时定额计算和汇总;工装模具设计CAD。将工艺处产生的所有数据存入数据库，为相关部门准备有关工艺数据;接受并处理相关部门数据;实现CAD、CAPP、PDM等其他系统的无缝集成;为“企业信息化建设”打造一座坚固的桥梁。
　　其三工艺部门是产生大量指导生产、经营的工艺文件和数据的重要部门，工艺文件中的数据是制造业企业信息化建设的源泉，这些数据的提取、处理、管理及利用是衡量一个CAPP软件系统优劣的重要指标，所以，CAPP系统的重要职能是为企业管理系统提供数据源，这是企业实施CAPP技术的根本目的。

泰山集团工艺设计需求：

        提供多种手段建立产品结构树，有效地管理产品数据

      产品结构数据贯穿于工艺设计及管理的始终，是工艺数据组织管理的核心，也是TH-CAPP与CAD、PDM等系统集成的纽带。产品结构树的建立可以采用多种方式：

　　1、根据设计处提供的EBOM自动建立，EBOM的格式可为通用文本、ACCESS、SQL、DBASE、ORACLE、EXECLE等六中格式中的其一;
　  2、手工建立;
     3、可以实现零部件的借用，借用时可以自动把零部件的工艺卡片借用过来。
　　4、在设计处未提供EBOM时可由工艺处利用工艺CAD自代的数据提取工具从图纸中自动提取EBOM。
　   5、PCCAD软件对由PCCAD绘制的图纸可以统一批量提取EBOM的数据，如其他软件绘制的图纸需要重新转化为PCCAD所化的图纸再做批量数据提取。

    提供按车间分工、工艺路线、材料定额、工艺规程、工时定额、工艺评审等多种工艺文件的设计功能

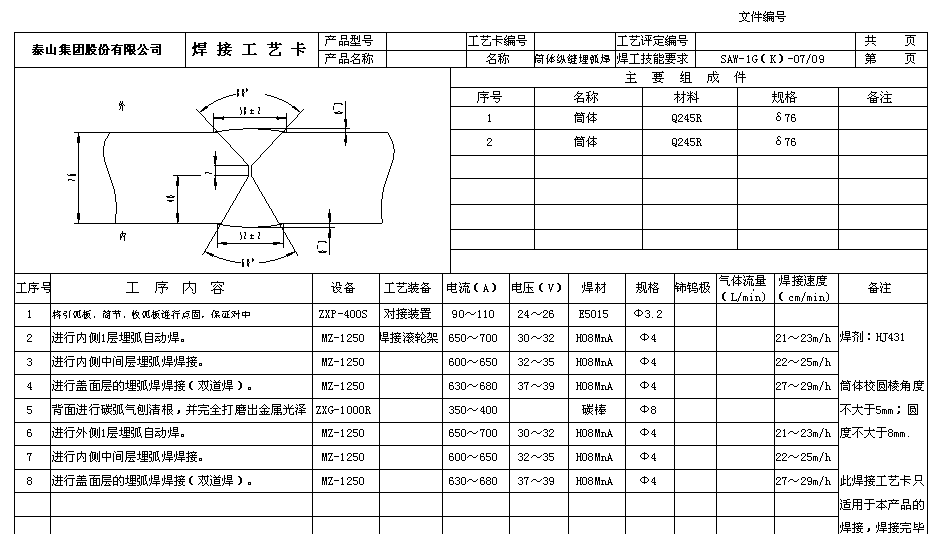

　　工程符 的自定义工具，基于AutoCAD平台开发，符合企业习惯，快速方便的工程符 插入(尺寸、形位公差等)功能
　　在日常的工艺设计过程中，各种工程符 也是工艺数据的一部分，如加工中的定位中心孔、夹紧符 、粗糙度、基准、形位公差、焊接等符 。TH-CAPP提供丰富的工艺符 库，方便工艺编制过程中自由插入;同时提供用户化定制工具，满足不同专业工艺设计的要求。同时可以适时插入到对应的区域。

    提供工艺文件模板定制工具，满足工艺文件的类型变化和扩充，自动生成各类工艺文件和表格
　　CAPP系统是以工艺数据为对象，来研究工艺设计问题的。工艺卡片仅仅是工艺数据的表现形式或称格式化载体。
　　一个工艺设计中涉及的工艺数据多种多样，有反映产品属性的数据，有反映工艺技术条件和装备的数据，有反映加工的工艺路线、过程和步骤的数据，也有反映工艺简图的图形数据。同时各种工艺数据有一定的联系。对所有这些数据进行归纳和总结，并进一步抽象，工艺格式的概念从而产生。
　　工艺格式是一个完整的工艺中所包含的工艺数据及其类型以及工艺数据之间的结构关系的总和，即工艺数据的组织。工艺格式在工艺卡片和工艺数据之间架起了抽象的桥梁，使企业关心的所有工艺数据都能通过固定的数据库结构去描述，也能通过不同的工艺卡片去反映。工艺卡片只是工艺数据的一种“视图”，对工艺卡片中数据的修改，实际上是对数据库中工艺数据的修改，两者是双向关联的。因此用什么样的工艺卡片来反映一个工艺数据是任意的，所以说TH-CAPP最大的特点之一就是“支持企业工艺卡片的标准更新”，并且不影响已有工艺数据，可以使工艺文件自动升级。

     提供工艺资源数据库的建立、查询、更新、增加、删除等强大功能，挂接企业原有的工艺资源数据库，充分利用企业原有的电子数据资源
　　在CAPP系统中进行了用户工艺资源库的全方位多层次地定制和利用。内容丰富，提供开放的库结构，可以把泰山集团工艺处用到的材料定额资源库(FOXPROL格式转化为ACCESS格式数据)挂接到CAPP系统中，进行统一管理、维护。同时，软件实施过程中，天河将根据用户的实际情况，为企业构建资源的库结构。TH-CAPP系统提供多种资源库的应用，主要有：词句库、用户资源库、系统资源库、单元工艺库、通用资源库泰山集团工艺管理功能需求

     按设定的范围和条件快速查询所需的工艺数据，按要求进行分类统计汇总，按规定格式输出各种文件与 表。
　　CAPP工艺卡片中的数据都是以独立字段的形式存在数据库中的，在查询和调用的时候非常方便。在查询工艺内容时支持字段级的查询功能，可以精确地查询某张工艺卡片中某个字段的内容。
　　在统计汇总方面，天河公司提供了THEDPS(企业数据处理系统)模块，它是一个独立的使用工具，但同时提供与TH-CAPP系统的无缝接口。它主要处理的问题是，针对企业不同部门、不同类别的数据通过转换、处理后形成所需要的各种数据类型。它为企业提供了一种非编程状态下进行数据的逻辑处理的工具，配合基于数据库构架的TH-CAPP系统，能够将工艺部门的各种数据转换成企业其他部门所需要的各种数据 表。
　　

     提供对工艺数据的批量更新功能。对于大批量的定额系数不同，可一次性的完成工艺内容的批量更新
　　TH-CAPP是基于大型Oracle数据库来存储工艺数据的，通过EDPS对系数的定义，可以做到在系数发生变化时，最终的定额会批量的变化。

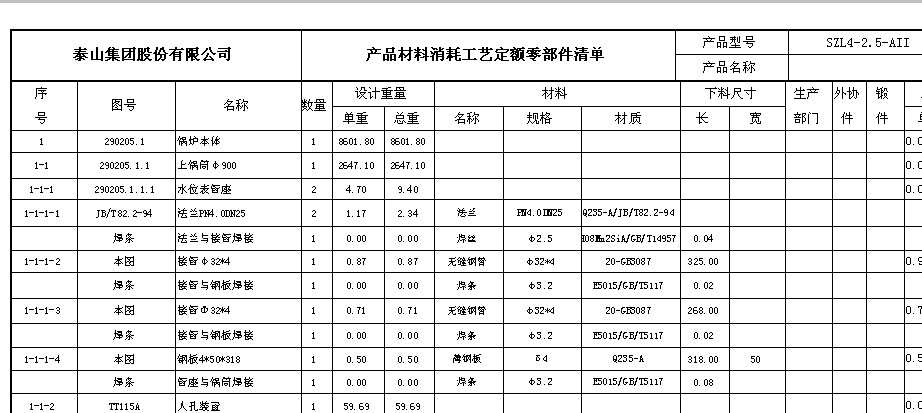

　　产品树的属性数据可以自动提取到产品材料消耗工艺定额零部件清单中，节约了手工摘抄的时间，保证了数据流动的正确性。

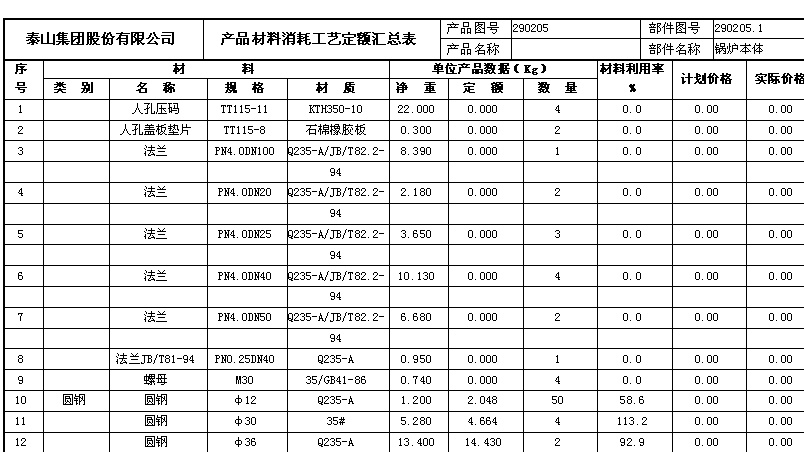

　　最终由清单数据汇总出工艺定额，材料利用率自动计算

     典型工艺文件的利用及借用关系的实现
　　传统的工艺设计方式效率低下，存在大量的重复劳动。工艺设计质量完全取决于工艺人员的技术水平和经验。当产品更换时，原有的工艺规程就不再使用，必须重新设计一套产品的工艺规程。工艺文件复用率低，借用手段落后，即使新产品中某些零件与过去生产的零件相同，也必须重新设计。这就要求CAPP软件要很好地解决这一问题，完成典型工艺文件的利用和工艺文件借用关系的实现。

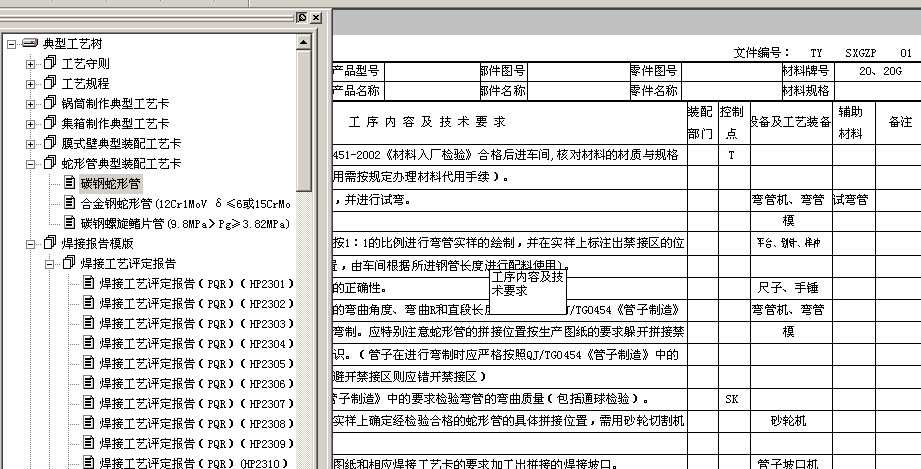

　　CAPP系统中，典型工艺文件是存放在“典型工艺树”中的，采用树状结构分类管理，工艺人员可以方便地进行查找。使用时只需将典型工艺文件从典型工艺树中复制到产品树中的正确节点位置即可，复制后CAPP会根据工艺文件所挂接的零件节点属性而自动更改工艺卡片表头信息。

客户评价：

　　负责人李部长表示：“天河智造在行业化标准化的工艺解决方案上有深厚的技术积累，技术和服务都得到了我们的认可，将持续关注天河智造的产品发展,与天河智造携手共进。”
　　天河智造在装备制造的CAD、CAPP解决方案上一直处于工业软件细分领域的龙头地位，天河智造将始终坚持客户至上、及时规范的服务理念,继续靠实力、品质和信任来提升产品和服务，为企业提供安全可信的工业软件解决方案，为用户创造更多的价值。
