Moldex3D模流分析之如何建立流道实体 格和冷却液水路 格

?  如何建立流道实体 格

传统方法

设 CAD 模型有包含流道的塑件及配置。

步骤

1.开启 3DSolidMeshTutorial2.3dm，即可看见模穴及流道表面。

2.提高浇口位置的 格密度。首先，使用 MDXMeshEdgeSetting 功能来设定每个直线边的 格节点密度。然后使用 MDXSurfaceMesh功能来建立表面 格。

3.建立浇口表面。使用 格自由边及 PlanarSrf 功能建立浇口表面，再于其上建立 格。

4.使用 MDXAttributionSetting 功能将此 格的属性设定为 3D Valve Gate Surface。

5.单击 MDXCreateTetraMesh 建立实体 格，再单击 MDXAttributionSetting。在快显对话框中，将属性设定为「冷流道实体 格」(Cold runner solid mesh)。

创新方法

实体 格会有一些常见的问题。例如，过少的元素图层包含在厚度方向中，可能会造成错误的结果或是计算结果相异。同样地，大量的实体元素可能会导致计算负载过高。因此，moldex3d Mesh 提供了一种方式，可依线形对象对象来建立具有良好元素质量的实体 格。此教学说明了使用 Moldex3D Mesh 从线形对象有效率地建立流道实体 格的方式。

步骤

?流道线条建立及属性设定

1.在模穴中建立表面，并使用线形对象说明流道配置。

2.使用 MDXAttributeSetting 功能来设定流道系统的半径。

3.在进浇点新增点，并将其属性设定为进浇点。



4.检查 格控制点与浇口点已连接。



5.使用 MDXRunnerMesh 功能来建立流道实体 格。



6.浇口位置的表面 格将会重新配置，并移到指示为 3D 浇口的 VGS$ 图层。

注意

如果流道的实体 格在某些区域可能建立失败，或是 格的结果不是您所要的，您可以尝试以下列出的其他方法来建立流道的实体 格。

(1)如果在该区域有实体 格，请将它删除。

(2)使用 Rhino 功能来建立您需要的封闭表面。

(3)在表面建立表面 格，并检查自由边或 格质量问题。确认表面 格是一个单一的封闭表面 格。

(4)您可以使用 MDXCreateTetraMesh 功能从表面 格建立 tetra 实体 格。

(5)使用 MDXAttributeSetting 功能将属性设定为「冷流道实体 格」(Cold runner solid mesh) 或 「热浇道实体 格」(Hot runner solid mesh)。

(6)确认浇口点及 格控制点已连接， Moldex3D Mesh 才可自动建立浇口表面 格。

?  如何建立冷却液水路 格

Moldex3D Mesh 提供的简易有效率功能，可从线性对象建立冷却液水路 格。此教学将说明一些优良的浇道。

概念

1.绘制多重直线来表示冷却液水路配置，并从这些直线来建立冷却液水路 格。

2.技术上来说，如果忽略一些细微功能，是不会影响仿真结果，但能简化前处理的程序。请参阅下方说明的简化案例。

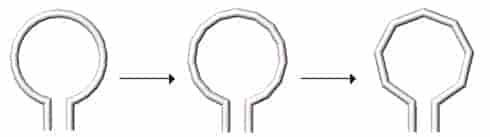

3.若为圆角冷却液水路，使用一些线形区段来说明之。



4.建立冷却液水路 格前，指定冷却液水路入口/出口点。

步骤

下列步骤说明建立 3D 冷却液水路表面/实体 格的程序。注意：Moldex3D 在此逐步说明的教学中提供名称为 3DsolidMeshTutorial3.3dm 的模型。

?冷却液水路线条建立及属性设定

1.建立一个模座 格，并使用线形对象来说明冷却液水路配置。



2.选取冷却液的线条并单击 MDXAttributionSetting。在快显对话框中，将属性设定为冷却液水路，并指定冷却液水路入口/出口点。



?冷却液水路 格建立

单击 MDXCoolantMesh功能来建立冷却液水路线条上的 格。



备注

Moldex3D Mesh 提供一个建立冷却液水路 格的有效新方法。如果程序无法自动建立 格，则用户必须使用建立实体 格方法来建立 格。下列步骤说明该方法的程序。

1.删除错误的冷却液水路 格。



2.选取冷却液水路线条及模座，然后单击 [反向选择与隐藏对象] (Invert Selection and Hide Objects) 来隐藏未选取的对象。



3.删除较短的线条。



4.单击 [建立冷却系统 格] (Create Cooling System Mesh) 来建立冷却液水路 格。



5.选取冷却液水路 格并使用 [反向选择与隐藏对象] (Invert Selection and Hide Objects) 来隐藏未选取的对象。



6.单击 [分解实体 格] (Explode Solid Meshes) 来分离冷却液水路 格。





7.删除分离的冷却液水路 格。



8.选取冷却液水路 格并单击 [检查自由表面](Check Free Surfaces)来建立表面 格。



9.选取邻近的表面 格并单击 [从两个表面 格建立棱柱体/Hexa 元素](Create Prism/Hexa from Two Surface Meshes)来建立实体 格。



10.单击 [属性] (Attribute)来指定冷却液水路属性。
