Altium Designer 22.10.1
发布时间：2022年10月13日
原理图输入改进
查看替代引脚名称

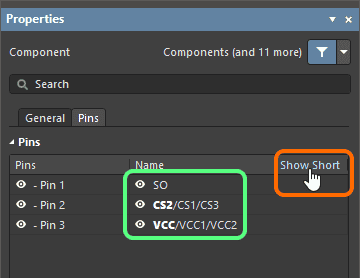

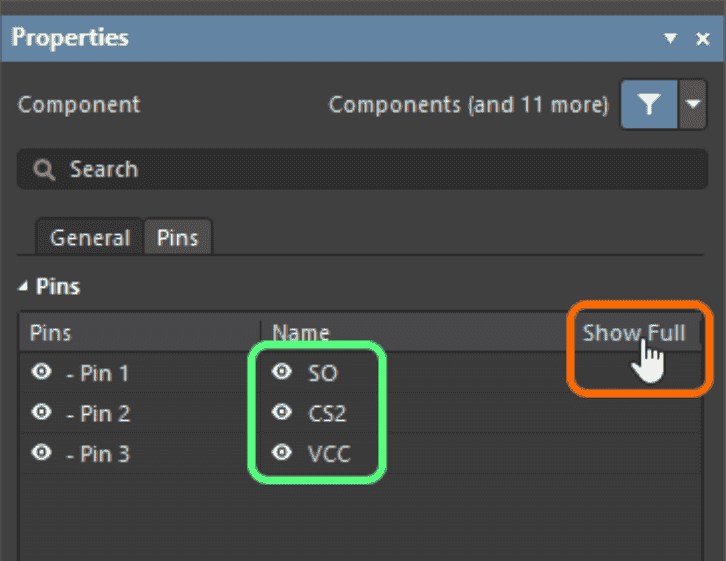

当前版本引入了查看可用替代引脚名称的功能。在Pins选项卡Properties面板Component模式下，使用栅格顶部的Show Full/Show Short链接来显示或隐藏所列所有引脚的替代引脚名称。当处于Show Full模式时，所有扩展名称均显示在Name栏中，并且搜索功能将搜索所有扩展名称。当处于Show Short模式时，仅显示当前引脚名称。

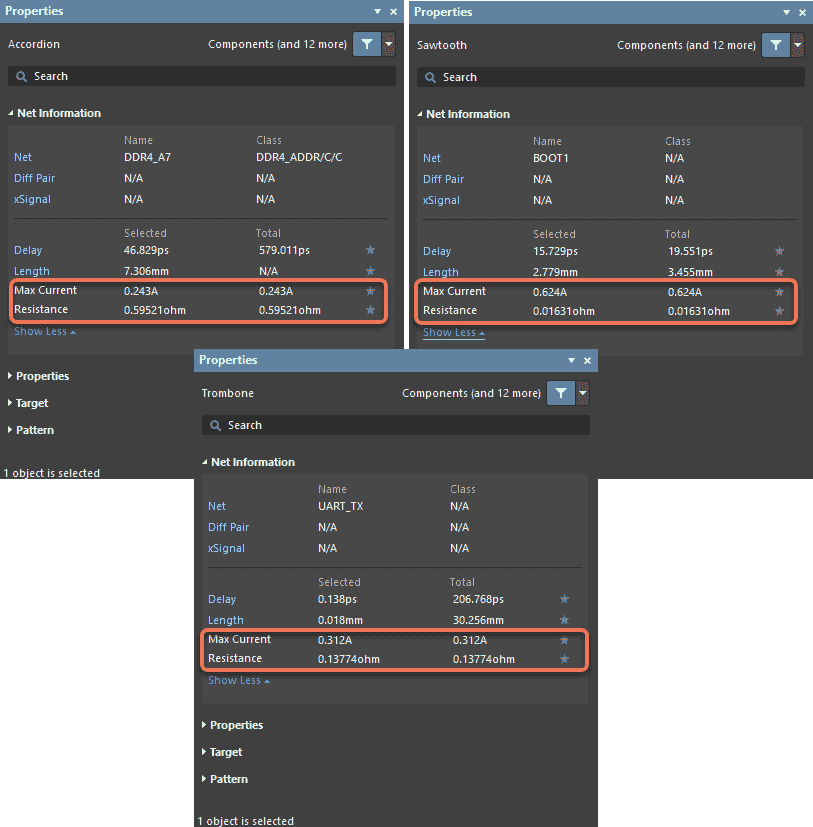

显示完整或简化引脚名称；图2为完整和简化名称示例。 PCB设计改进 增加了调整对象的最大电流和电阻值 此时，可在Properties面板的Net Information区域，查看所选调整对象（即，Accordion、Sawtooth和Trombone）的计算的最大电流和电阻值。 您可能需要单击Show More，方可查看这些数值。单击Show Less，隐藏这些数值。
Max Current是指根据IPC-2221A公式确定（第6.2节）的所选对象能够承载的最大电流： I = k * ΔT0.44 * A0.725 其中： I = 电流 A = 横截面积 （导线宽度*层栈铜层厚度） ΔT = 高于环境温度的允许温升 [°C] k = 常数，例如： 外层k = 0.048 内层k = 0.024 当选择多个对象时（例如，整个 络），该 络的Max Current为所选对象中最小的单个Max Current值。 电阻是指通过推导公式确定的所选对象的电阻之和： R = (ρ * L / A) 其中： R = 电阻 [Ω] ρ = 铜电阻率 [Ω*mm2/m] L = 导线长度 A = 横截面积 = T * W T = 导线厚度（来自层栈） W = 导线宽度 假设： 所选对象的总Resistance是各个对象的电阻之和。 环境温度 = 22 °C 允许温升 = 20 °C 通孔铜壁厚度 = 0.018mm 铜电阻率 = 0.017 Ω*mm2/m 如需了解更多信息，请参考Length Tuning页面。
Minimum Annular Ring违规情况检测改进
此时，可以针对连接在焊盘/过孔形状小于焊盘/过孔的层上的焊盘和过孔，检测Minimum Annular Ring设计规则的违规情况（例如，如果焊盘/过孔形状已经在Properties面板中手动配置或通过使用Remove Unused Pad Shapes工具移除）。新功能示例见下图。
Minimum Annular Ring设计规则违规情况检测改进示例。 请注意，如果一个焊盘或过孔的形状尺寸小于孔尺寸但不等于0，则将导致其违反Minimum Annular Ring设计规则。因此，如果一个焊盘被用来定义一个安装孔（无焊盘形状），则建议将其形状值设置为0。 该功能处于Open Beta阶段，并且当在Advanced Settings对话框中启用PCB.Rules.MinimumAnnularRingConnected选项时，该功能即可用。 数据管理改进 提交标签 当前版本支持为任何设计项目提交，添加一个单一、自定义名称的标签（仅当该项目存储在其内部Git VCS系统项下Workspace时）。您可以通过标签，快速浏览项目历史，以通过“标记”特定提交进行分享，或者快速找到所需设计阶段。您仅能为已保存在Workspace中的提交，创建标签。您可以在查看项目历史时，创建标签（右键单击项目或文档名称，然后选择History & Version Control ? Show Project History。单击
打开菜单，然后选择Create Tag，如下图所示。

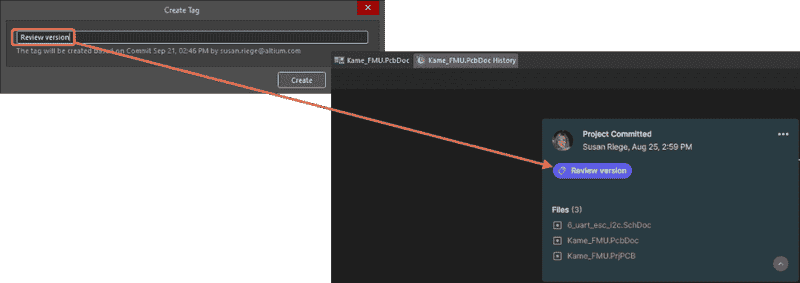

运行该命令后，Create Tag对话框将会打开。输入想要的标签，然后单击Create。标签会显示在History选项卡上，如下图所示。
如果Tag名称中有非法字符，则会出现一个信息弹窗向您发出提醒。在非法字符被删除之前，将不会创建Tag。 如果项目有尚未推送的提交，则Save To Server对话框将会打开，并询问您是否想要执行推送。如果提交被推送，则Create Tag对话框将会打开。 当项目通过Project Releaser发布后，其最新提交尚未创建标签时，将自动向该最新提交分配给一个标签。该标签形式为RELEASE_，其中是指已发布项目源的版本 （A.1、A.2等），例如RELEASE_A.3。
Project Releaser将为最新提交自动创建一个标签。 您可以通过单击
，然后将鼠标悬停在Tag入口处，以重命名或删除标签，如下图所示。此时，将打开一个对话框，您可以在其中输入标签的新名称。如果选择了Remove，则标签会被立即删除。
也可以通过右键单击Projects面板中的项目或文档名称，访问Create Tag命令，然后选择History & Version Control ? Create Tag，以便为最后/最新提交创建一个标签。
注意： 标签支持不适用于外部版本控制。 每个提交只能创建一个标签。 如需了解关于Altium Designer中项目历史的更多信息，请参考Project History页面。 此功能处于Open Beta阶段。 自定义元器件供应商 在项目层面指定首选供应商时，增加了对Custom Parts Providers的支持，以供ActiveBOM在处理供应解决方案时使用。如需访问Project Part Providers Preferences对话框，请在ActiveBOM文档（*.BomDoc）的Properties面板中，单击与Supply Chain区域中Favorite Suppliers List相关的Edit按钮。启用Custom Parts Provider选项，即可与所有其他提供商一同查看您的自定义零部件源。
如需了解关于创建解决方案的更多信息，请参考Configuring the Available Suppliers。 如需了解关于Workspace零部件源配置的更多信息，请参考Part Source Configuration（Altium 365 Workspace、Enterprise Server Workspace）。 Manufacturer Part Search面板改进 当前版本中引入了Improvements to the Manufacturer Part Search面板，使该面板在处理搜索到的元件和填充Workspace Library时更加直观。 元件保存控件 当与一个Workspace连接时，该面板的控件将自行与该Workspace的Save按钮、该按钮下拉菜单中Save to My Workspace命令或元件入口右键菜单中Save to My Workspace命令的元件获取保持一致。使用Save按钮，以通过选择元件类型，然后选择想要获取的元件数据，将元件保存到当前Workspace中。
也可以通过将鼠标悬停在搜索到的一个元件图片上，然后单击
以启动保存过程。
即使元件无模型，仍可获取元件数据。 解决参数与模板之间的不匹配问题 此时，您可以在检测到正在获取的元件与Workspace内的模板之间存在参数命名不匹配后，在获取过程中即时修复这种情况，并将变更保存到全局优选配置中。在Use Component Data对话框中，禁用Show only matching with template选项，以显示所有元件参数。对于检测到不匹配的参数，使用Fix控件以打开Parameter Mapping Configuration对话框，并根据需要进行修改。

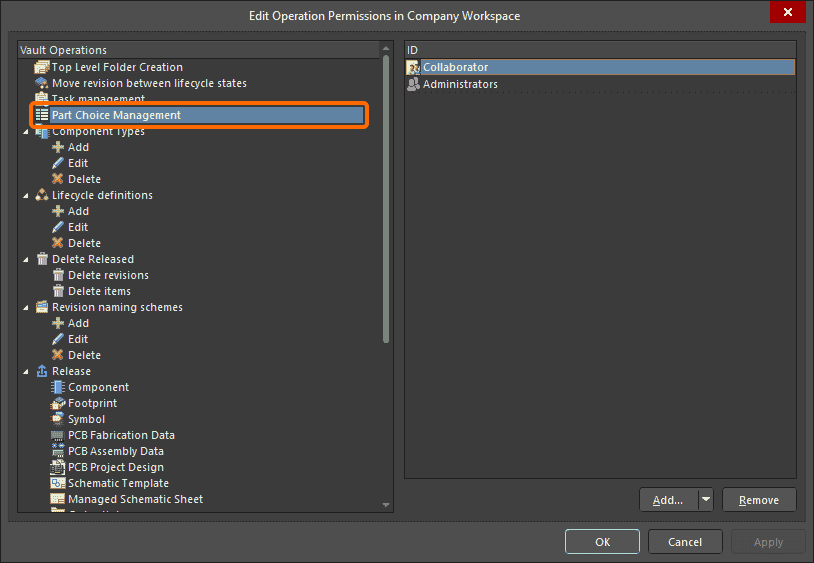

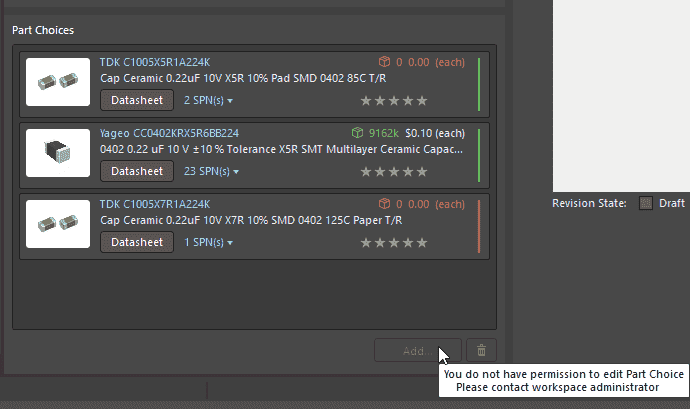

在Parameter Mapping Configuration对话框中，解决元件参数与元件模板之间的不匹配问题。 对未享受到已连接Workspace众多好处的用户而言，可以使用UI的类似控件，将其作为基于文件的库进行下载。 如需了解关于Manufacturer Part Search面板的更多信息，请单击此处。 Part Choice Management权限 当前版本对Part Choice Management控件进行了加强。Edit Operation Permissions对话框现在包括一个新的Part Choice Management入口。Workspace管理员可以使用该入口，对哪些用户和角色能够改变零部件选择进行管理。
数字和模拟模型的默认设置

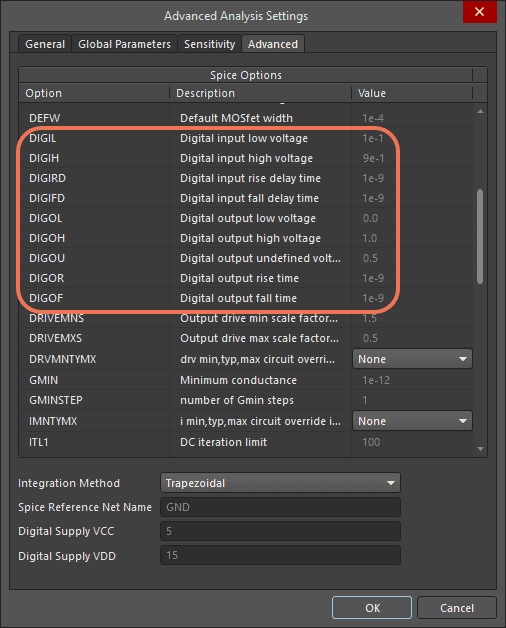

此时，当仿真引擎自动插入ADC/DAC元件以处理模数和数模互连时，将提供并使用默认设置。数字输入低电平和高电平（DIGIL、DIGIH）、数字输入上升和下降延迟时间（DIGIRD、DIGIFD）、数字输出低电平和高电平（DIGOL、DIGOH）、数字输出未定义电平（DIGOU）以及数字输出上升和下降时间（DIGOR、DIGOF）的设置，均可以在Advanced Analysis Settings对话框的Advanced选项卡中找到（在Simulation Dashboard面板中单击Settings）。
如需了解更多信息，请参考SPICE仿真指南。
增加了电容器和电感器模型的表达式
对于电容器和电感器模型，运行AC Analysis时，输出电压（v[]）、功率（p[]）和电流（i[]）均已被添加为输出变量。在仿真前添加输出表达式时，这些变量即可用。这些变量已经被添加到Add Output Expression对话框中，并且还可以通过Sim Data面板，作为波形条目添加。
Altium Designer 22.10中完全公开的功能
以下功能已从Open Beta中退出，并在当前版本中过渡为Public。
- 检测无 络分配的铜基元 – 从22.5版开始提供
-
原理图中‘Find Text – Jump’对话框可供使用 – 从22.9版开始提供
